食品製造工程向け ニュージョイント GW-FP1シリーズ【10個入り】
- 通常単価(税別)
- 1,453円～9,773円
- 税込単価
- 1,598円～10,750円
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用で汚染不安を解消。省ス...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
製品仕様
- 接続口径：M5～R1/2、φ4～φ12
- 適用チューブ：φ4～φ12
| 使用流体 | 圧縮空気 |
|---|---|
| 最高使用圧力 MPa | 1.0 |
| 負圧 KPa | -100 注 |
| 周囲温度 ℃ | -10～+60（但し凍結なきこと） |
| 使用チューブ | ソフトナイロンチューブ（F-15※※） ウレタンチューブ（U-95※※、NU-※※） |
注： ウレタンチューブ（U-95※※・NU-※※）を用いて真空圧で使用の際はインサートリングの併用をしてください。
内部構造及び部品リスト
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 本体 ※1 | 黄銅（無電解ニッケルメッキ処理） |
| ポリブチレンテレフタレート（難燃性樹脂※2） | ||
| 2 | パッキン | ニトリルゴム |
| 3 | チャックホルダー | ポリエーテルイミド |
| 4 | チャック | ステンレス |
| 5 | プッシュリング | ポリブチレンテレフタレート（難燃性樹脂※2） |
| 6 | アウターリング | 黄銅（無電解ニッケルメッキ処理） |
| 7 | 打込ニップル | 黄銅（無電解ニッケルメッキ処理） |
- ※1：片口ストレート、片口ストレート（丸）、メスストレート、隔壁メス、バルクヘッド、対締付ジョイント用バルクヘッドの本体は黄銅（無電解ニッケルメッキ処理）となります。
- ※2：UL94規格V-O相当
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,453円 ( 1,598円 ) | 5日目 |
1,840円 ( 2,024円 ) | 5日目 |
4,440円 ( 4,884円 ) | 5日目 |
4,893円 ( 5,382円 ) | 5日目 |
6,347円 ( 6,982円 ) | 5日目 |
2,534円 ( 2,787円 ) | 5日目 |
2,401円 ( 2,641円 ) | 5日目 |
2,534円 ( 2,787円 ) | 5日目 |
2,534円 ( 2,787円 ) | 5日目 |
3,294円 ( 3,623円 ) | 5日目 |
2,654円 ( 2,919円 ) | 5日目 |
4,814円 ( 5,295円 ) | 5日目 |
2,748円 ( 3,023円 ) | 5日目 |
3,347円 ( 3,682円 ) | 5日目 |
3,613円 ( 3,974円 ) | 39日目 |
2,912円 ( 3,203円 ) | 33日目 |
3,494円 ( 3,843円 ) | 5日目 |
3,027円 ( 3,330円 ) | 5日目 |
2,912円 ( 3,203円 ) | 5日目 |
3,240円 ( 3,564円 ) | 5日目 |
2,894円 ( 3,183円 ) | 5日目 |
2,867円 ( 3,154円 ) | 5日目 |
3,747円 ( 4,122円 ) | 5日目 |
4,600円 ( 5,060円 ) | 5日目 |
3,000円 ( 3,300円 ) | 5日目 |
3,894円 ( 4,283円 ) | 5日目 |
3,094円 ( 3,403円 ) | 5日目 |
3,747円 ( 4,122円 ) | 5日目 |
3,640円 ( 4,004円 ) | 5日目 |
4,077円 ( 4,485円 ) | 5日目 |
4,920円 ( 5,412円 ) | 5日目 |
3,787円 ( 4,166円 ) | 5日目 |
5,041円 ( 5,545円 ) | 5日目 |
3,814円 ( 4,195円 ) | 5日目 |
4,080円 ( 4,488円 ) | 5日目 |
3,814円 ( 4,195円 ) | 5日目 |
4,467円 ( 4,914円 ) | 5日目 |
4,760円 ( 5,236円 ) | 5日目 |
5,987円 ( 6,586円 ) | 5日目 |
8,467円 ( 9,314円 ) | 5日目 |
8,787円 ( 9,666円 ) | 5日目 |
9,574円 ( 10,531円 ) | 5日目 |
9,773円 ( 10,750円 ) | 5日目 |
9,240円 ( 10,164円 ) | 5日目 |
9,081円 ( 9,989円 ) | 5日目 |
3,345円 ( 3,680円 ) | 5日目 |
3,294円 ( 3,623円 ) | 5日目 |
3,747円 ( 4,122円 ) | 5日目 |
6,414円 ( 7,055円 ) | 5日目 |
4,360円 ( 4,796円 ) | 5日目 |
2,600円 ( 2,860円 ) | 5日目 |
1,760円 ( 1,936円 ) | 5日目 |
1,853円 ( 2,038円 ) | 5日目 |
1,880円 ( 2,068円 ) | 5日目 |
2,061円 ( 2,267円 ) | 5日目 |
2,401円 ( 2,641円 ) | 4日目 |
1,907円 ( 2,098円 ) | 5日目 |
2,534円 ( 2,787円 ) | 4日目 |
2,174円 ( 2,391円 ) | 5日目 |
1,961円 ( 2,157円 ) | 5日目 |
詳細情報
基本情報
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用で汚染不安を解消。省スペース対応のコンパクトサイズの空気圧配管用ワンタッチ継手。
【特長】
・配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。
・チューブ挿入シールには、V型形状パッキンを使用し、なめらかな挿入と確実なシールを可能に。
・エルボユニオン型は回転自在で、配管作業・配管取り出し作業が容易。
・快適な作業環境にフィットした難燃性タイプのホワイトボディ、黄銅部は無電解ニッケルメッキを採用。
・GWシリーズはボディおよびプッシュリングに難燃性樹脂（UL94企画V-0相当）を採用。
【用途】
・空気圧配管、チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、ユニバーサルエルボとして。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

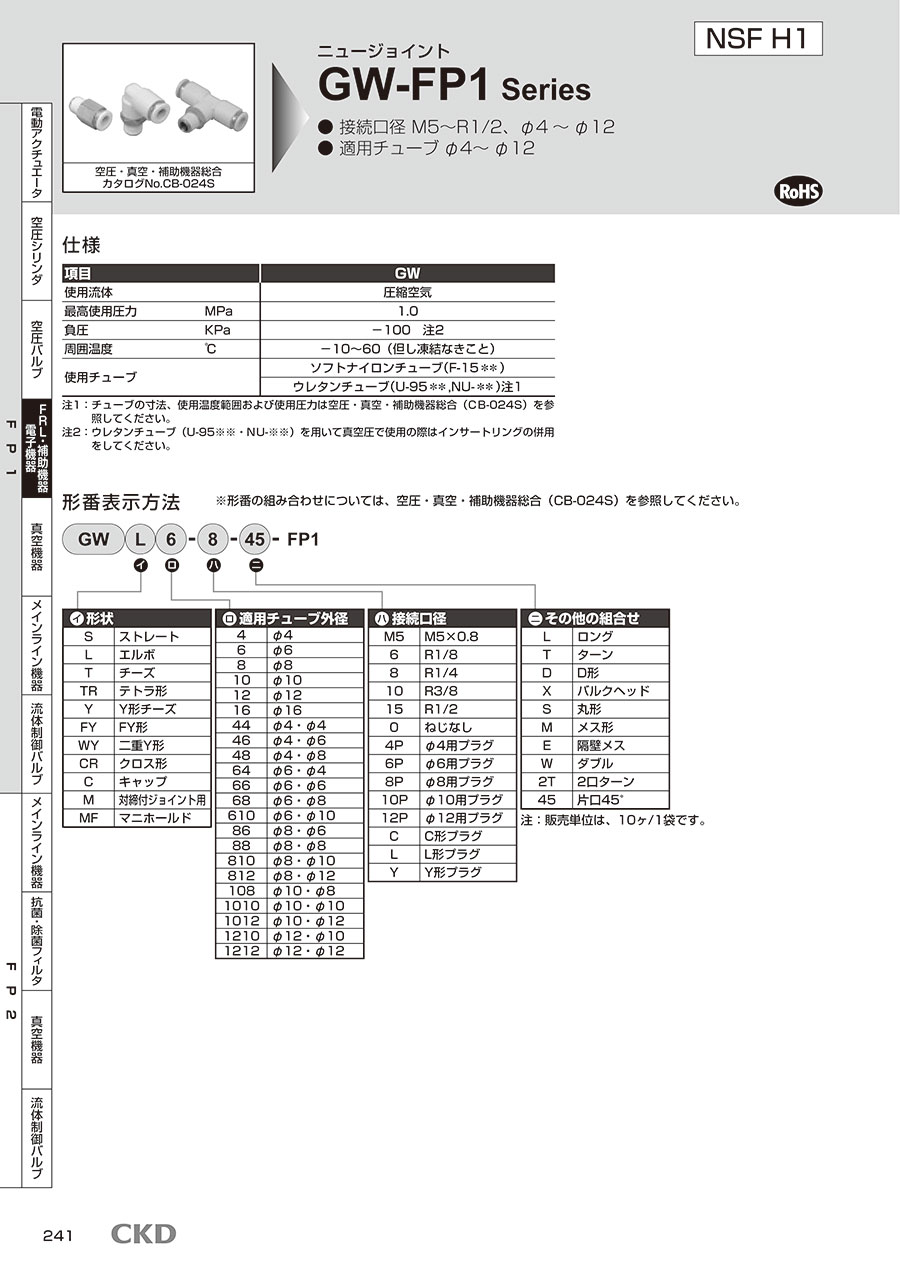

カタログ
