オムロン

温度調節器（デジタル調節計）【E5CD/E5CD-B】

カタログ |

通常単価(税別): 23,290円～36,903円

税込単価: 25,619円～40,593円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

状態変化を自ら捉え、制御を最適化し、生産性と品質を簡単両立。プッシュインPlus端子台タイプのラインア...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E5CD

E5CD-B

製品仕様

各部の名称

定格/性能

定格

電源電圧		電源電圧Aタイプ:AC100～240V 50/60Hz 電源電圧Dタイプ:AC24V 50/60Hz /DC24V
許容電圧変動範囲		電源電圧の85～110%
消費電力		オプション-000タイプ:5.2VA以下（AC100～240V）、3.1VA以下（AC24V）/1.6W以下（DC24V）上記以外:6.5VA以下（AC100～240V）、4.1VA以下（AC24V）/2.3W以下（DC24V）
センサ入力		温度入力熱電対:K、J、T、E、L、U、N、R、S、B、C/W、PLII 白金測温抵抗体:Pt100、JPt100 非接触温度センサ（形ES1B）:10～70℃、60～120℃、115～165℃、140～260℃ アナログ入力電流入力:4～20mA、0～20mA 電圧入力:1～5V、0～5V、0～10V
入力インピーダンス		電流入力150Ω以下、電圧入力1MΩ以上（形ES2-HB-N/THB-Nを接続する際は、1:1接続でご使用ください）
制御方式		ON/OFFまたは2自由度PID（オートチューニング付き）
制御出力	リレー出力	1a AC250V 3A（抵抗負荷）電気的寿命10万回最小適用負荷 5V 10mA（参考値）
	電圧出力（SSR駆動用）	出力電圧 DC12V±20%（PNP）最大負荷電流 21mA、短絡保護回路付き
	リニア電流出力	DC4～20mA/DC0～20mA 負荷:500Ω以下分解能:約10,000
補助出力	点数	2点
補助出力	出力仕様	リレー出力 1a AC250V、形E5CD 3A（抵抗負荷）、形E5CD-B 2A（抵抗負荷）電気的寿命10万回最小適用負荷 5V 10mA（参考値）
イベント入力	点数	2点
	外部接点入力仕様	有接点入力時:ON:1kΩ以下 OFF:100kΩ以上
		無接点入力時:ON:残留電圧1.5V以下 OFF:漏れ電流0.1mA以下
		流出電流:約7mA（1接点あたり）
伝送出力	点数	1点（機種による）:伝送出力ありタイプ
伝送出力	出力仕様	電流出力:DC4～20mA 負荷:500Ω 分解能:約10,000 リニア電圧出力:DC1～5V 負荷:1kΩ以上分解能:約10,000
設定方式		前面キーによるデジタル設定
指示方式		11セグメントデジタル表示、単発光表示、バー表示文字高さ PV:14.9mm、SV:7.1mm
マルチSP機能*		最大8個の目標値（SP0～SP7）を記憶し、イベント入力、キー操作、またはシリアル通信によって選択可能
バンク切替機能		なし
その他の機能		適応制御、自動フィルタ調整機能、水冷出力調整機能、予兆データ（通電時間モニタ、周囲温度モニタ、制御出力ON/OFF回数モニタ）、パラメータマスク機能、電源投入時の動作指定機能、マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能（SSR故障含む）、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、ロバストチューニング、PV入力補正、ラン/ストップ、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、簡易プログラム機能、入力移動平均、表示輝度設定
使用周囲温度		-10～+55℃（ただし、結露または氷結しないこと）/3年保証時:標準単体取り付けにて-10～+50℃（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度25～85%
保管温度		-25～+65℃（ただし、結露または氷結しないこと）
高度		2,000m以下
推奨ヒューズ		T2A、AC250V タイムラグ低遮断容量
設置環境		過電圧カテゴリII、汚染度2（EN/IEC/UL 61010-1）

* イベント入力より選択する場合は、目標値は最大4個です。

性能

電圧の影響 *2
指示精度（周囲温度23℃）		熱電対:（指示値の±0.3%または±1℃の大きい方）±1ディジット以下 *1 白金測温抵抗体:（指示値の±0.2%または±0.8℃の大きい方）±1ディジット以下アナログ入力:±0.2%FS±1ディジット以下 CT入力:±5%FS±1ディジット以下
伝送出力精度		±0.3%FS以下
温度の影響 *2		熱電対入力（R、S、B、C/W、PLII）:（指示値の±1%あるいは±10℃の大きい方）±1ディジット以下その他の熱電対入力:（指示値の±1%あるいは±4℃の大きい方）±1ディジット以下 *3 白金測温抵抗体入力:（指示値の±1%あるいは±2℃の大きい方）±1ディジット以下アナログ入力:±1%FS±1ディジット以下 CT入力:±5%FS±1ディジット以下
電磁妨害の影響（EN 61326-1による）
入力サンプリング周期		50ms
調節感度		温度入力:0.1～999.9℃/°F（0.1℃/°F単位）アナログ入力:0.01～99.99%FS（0.01%FS単位）
比例帯（P）		温度入力:0.1～999.9℃/°F（0.1℃/°F単位）アナログ入力:0.1～999.9%FS（0.1%FS単位）
積分時間（I）		0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
微分時間（D）		0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
冷却用比例帯（P）		温度入力:0.1～999.9℃/°F（0.1℃/°F単位）アナログ入力:0.1～999.9%FS（0.1%FS単位）
冷却用積分時間（I ）		0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
冷却用微分時間（D）		0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
適応制御専用	目標値応答用比例帯（P）	温度入力:0.1～999.9℃/°F（0.1℃/°F単位）
	目標値応答用積分時間（I）	0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
	目標値応答用微分時間（D）	0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
	外乱用比例帯（P）	温度入力:0.1～999.9℃/°F（0.1℃/°F単位）
	外乱用積分時間（I）	0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
	外乱用微分時間（D）	0～9999s（1s単位）、0.0～999.9s（0.1s単位） *4
制御周期		0.1、0.2、0.5、1～99s（1s単位）
マニュアルリセット値		0.0～100.0%（0.1%単位）
警報設定範囲		-1999～9999（小数点位置は入力種別による）
信号源抵抗の影響		熱電対:0.1℃/Ω以下（100Ω以下）、白金測温抵抗体:0.1℃/Ω以下（10Ω以下）
絶縁抵抗		20MΩ以上（DC500V印加）
耐電圧		AC3,000V 50または60Hz 1min（異極充電部端子）
振動	誤動作	10～55Hz 20m/s² 3軸方向 10min
振動	耐久	10～55Hz 20m/s² 3軸方向 2h
衝撃	誤動作	100m/s² 3軸方向各3回
衝撃	耐久	300m/s² 3軸方向各3回
質量		本体:約120g 取り付けアダプタ:約10g
保護構造		前面:IP66、リアケース:IP20、端子部:IP00
メモリ保護		不揮発性メモリ（書込回数:100万回）
設定ツール		形E5CD:CX-Thermo Ver.4.66以上形E5CD-B:CX-Thermo Ver.4.67以上
設定ツール用ポート		形E5CD/形E5CD-Bの上面:USB-シリアル変換ケーブル形E58-CIFQ2を使用して、パソコン側USBポートと接続 *5
規格	認証規格	cULus:UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法:KCマーク）
規格	適合規格	EN 61010-1（IEC 61010-1）、RCM規格
EMC指令		EMI EN 61326-1 6 放射妨害電界強度EN 55011 Group1 classA 雑音端子電圧EN 55011 Group1 classA EMS EN 61326-1 6 静電気放電イミュニティEN 61000-4-2 電磁界強度イミュニティEN 61000-4-3 バーストノイズイミュニティEN 61000-4-4 伝導性妨害イミュニティEN 61000-4-6 サージイミュニティEN 61000-4-5 電圧ディップ/電断イミュニティEN 61000-4-11

*1. K（-200～1300℃レンジ）、T、Nの-100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。Bの400～800℃は±3℃以下。
R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
PLIIは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
*2. 条件:周囲温度:-10℃～23℃～55℃ 電圧範囲:定格電圧の-15～+10%
*3. Kセンサの-100℃以下は±10℃以内
*4. 単位は「積分/微分時間単位」の設定によります。
*5. 外部シリアル通信（RS-485）とUSB-シリアル変換ケーブル通信を同時使用可能
*6. 工業用電磁環境（EN/IEC 61326-1 第2表）

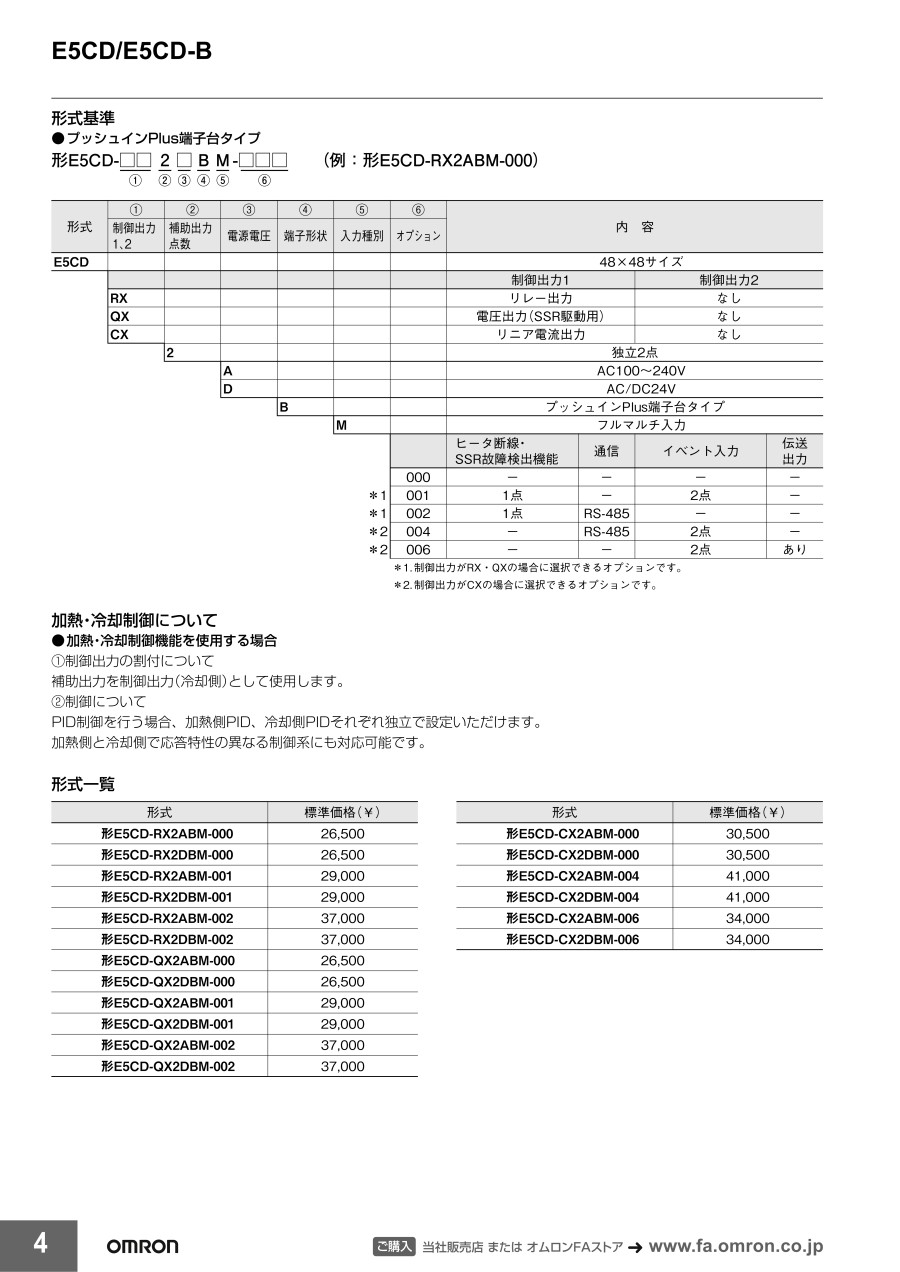

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

制御出力

故障検出機能

電源電圧

(V)

制御出力1

端子形状

イベント入力

(点)

ヒータ断線・SSR故障検出機能

通信

伝送出力

最小発注数量

電流	なし	AC100～240V	リニア電流出力	ねじ端子台タイプ	なし	なし	なし	なし	1個
電流	なし	AC100～240V	リニア電流出力	ねじ端子台タイプ	2	なし	RS-485	なし	1個
電流	なし	AC100～240V	リニア電流出力	ねじ端子台タイプ	2	なし	なし	あり	1個
電流	なし	AC100～240V	リニア電流出力	プッシュインPlus端子台タイプ	なし	なし	なし	なし	1個
電流	なし	AC100～240V	リニア電流出力	プッシュインPlus端子台タイプ	2	なし	RS-485	なし	1個
電流	なし	AC／DC24V	リニア電流出力	ねじ端子台タイプ	なし	なし	なし	なし	1個
電流	なし	AC／DC24V	リニア電流出力	ねじ端子台タイプ	2	なし	RS-485	なし	1個
電流	なし	AC／DC24V	リニア電流出力	ねじ端子台タイプ	2	なし	なし	あり	1個
電圧パルス	なし	AC100～240V	電圧出力（SSR駆動用）	ねじ端子台タイプ	なし	なし	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC100～240V	電圧出力（SSR駆動用）	ねじ端子台タイプ	2	1点	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC100～240V	電圧出力（SSR駆動用）	ねじ端子台タイプ	なし	1点	RS-485	なし	1個
電圧パルス	なし	AC100～240V	電圧出力（SSR駆動用）	プッシュインPlus端子台タイプ	なし	なし	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC100～240V	電圧出力（SSR駆動用）	プッシュインPlus端子台タイプ	2	1点	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC100～240V	電圧出力（SSR駆動用）	プッシュインPlus端子台タイプ	なし	1点	RS-485	なし	1個
電圧パルス	なし	AC／DC24V	電圧出力（SSR駆動用）	ねじ端子台タイプ	なし	なし	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC／DC24V	電圧出力（SSR駆動用）	ねじ端子台タイプ	2	1点	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC／DC24V	電圧出力（SSR駆動用）	ねじ端子台タイプ	なし	1点	RS-485	なし	1個
電圧パルス	なし	AC／DC24V	電圧出力（SSR駆動用）	プッシュインPlus端子台タイプ	なし	なし	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC／DC24V	電圧出力（SSR駆動用）	プッシュインPlus端子台タイプ	2	1点	なし	なし	1個
電圧パルス	ヒータ断線 / SSR故障	AC／DC24V	電圧出力（SSR駆動用）	プッシュインPlus端子台タイプ	なし	1点	RS-485	なし	1個
リレー接点出力	なし	AC100～240V	リレー出力	ねじ端子台タイプ	なし	なし	なし	なし	1個
リレー接点出力	ヒータ断線 / SSR故障	AC100～240V	リレー出力	ねじ端子台タイプ	2	1点	なし	なし	1個
リレー接点出力	ヒータ断線 / SSR故障	AC100～240V	リレー出力	ねじ端子台タイプ	なし	1点	RS-485	なし	1個
リレー接点出力	なし	AC100～240V	リレー出力	プッシュインPlus端子台タイプ	なし	なし	なし	なし	1個
リレー接点出力	ヒータ断線 / SSR故障	AC100～240V	リレー出力	プッシュインPlus端子台タイプ	なし	1点	RS-485	なし	1個
リレー接点出力	なし	AC／DC24V	リレー出力	ねじ端子台タイプ	なし	なし	なし	なし	1個
リレー接点出力	ヒータ断線 / SSR故障	AC／DC24V	リレー出力	ねじ端子台タイプ	2	1点	なし	なし	1個
リレー接点出力	ヒータ断線 / SSR故障	AC／DC24V	リレー出力	ねじ端子台タイプ	なし	1点	RS-485	なし	1個
リレー接点出力	なし	AC／DC24V	リレー出力	プッシュインPlus端子台タイプ	なし	なし	なし	なし	1個
リレー接点出力	ヒータ断線 / SSR故障	AC／DC24V	リレー出力	プッシュインPlus端子台タイプ	なし	1点	RS-485	なし	1個

通常単価(税別) (税込単価)	通常出荷日

24,298円 ( 26,728円 )	1日目
31,935円 ( 35,129円 )	1日目
30,432円 ( 33,475円 )	在庫品1日目当日出荷可能
29,899円 ( 32,889円 )	1日目
36,903円 ( 40,593円 )	1日目
24,298円 ( 26,728円 )	1日目
35,483円 ( 39,031円 )	1日目
28,385円 ( 31,224円 )	1日目
23,720円 ( 26,092円 )	在庫品1日目当日出荷可能
26,686円 ( 29,355円 )	1日目
35,899円 ( 39,489円 )	1日目
23,290円 ( 25,619円 )	1日目
26,201円 ( 28,821円 )	1日目
34,772円 ( 38,249円 )	1日目
23,309円 ( 25,640円 )	1日目
26,686円 ( 29,355円 )	1日目
33,353円 ( 36,688円 )	1日目
25,899円 ( 28,489円 )	1日目
26,201円 ( 28,821円 )	1日目
34,772円 ( 38,249円 )	1日目
23,720円 ( 26,092円 )	在庫品1日目当日出荷可能
26,686円 ( 29,355円 )	1日目
35,899円 ( 39,489円 )	1日目
23,290円 ( 25,619円 )	1日目
34,772円 ( 38,249円 )	1日目
23,720円 ( 26,092円 )	1日目
28,899円 ( 31,789円 )	1日目
35,899円 ( 39,489円 )	1日目
23,290円 ( 25,619円 )	1日目
34,772円 ( 38,249円 )	1日目

詳細情報

基本情報

基本情報

状態変化を自ら捉え、制御を最適化し、生産性と品質を簡単両立。プッシュインPlus端子台タイプのラインアップを追加。
【特長】
・システム変動に対して自動で最適な制御を実現（適応制御）。
・包装機向けに特化した機能搭載（包装機用温度センサと自動フィルタ調整機能）。
・水冷押出成形機に特化した機能搭載（水冷出力調整機能）。
・予兆データ（通電時間、周囲温度、出力ON／OFF回数）の充実。
・スタンダードモデル形E5□Cの基本性能を継承。
・保守に便利なドローアウト構造（ねじ端子台タイプのみ）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
