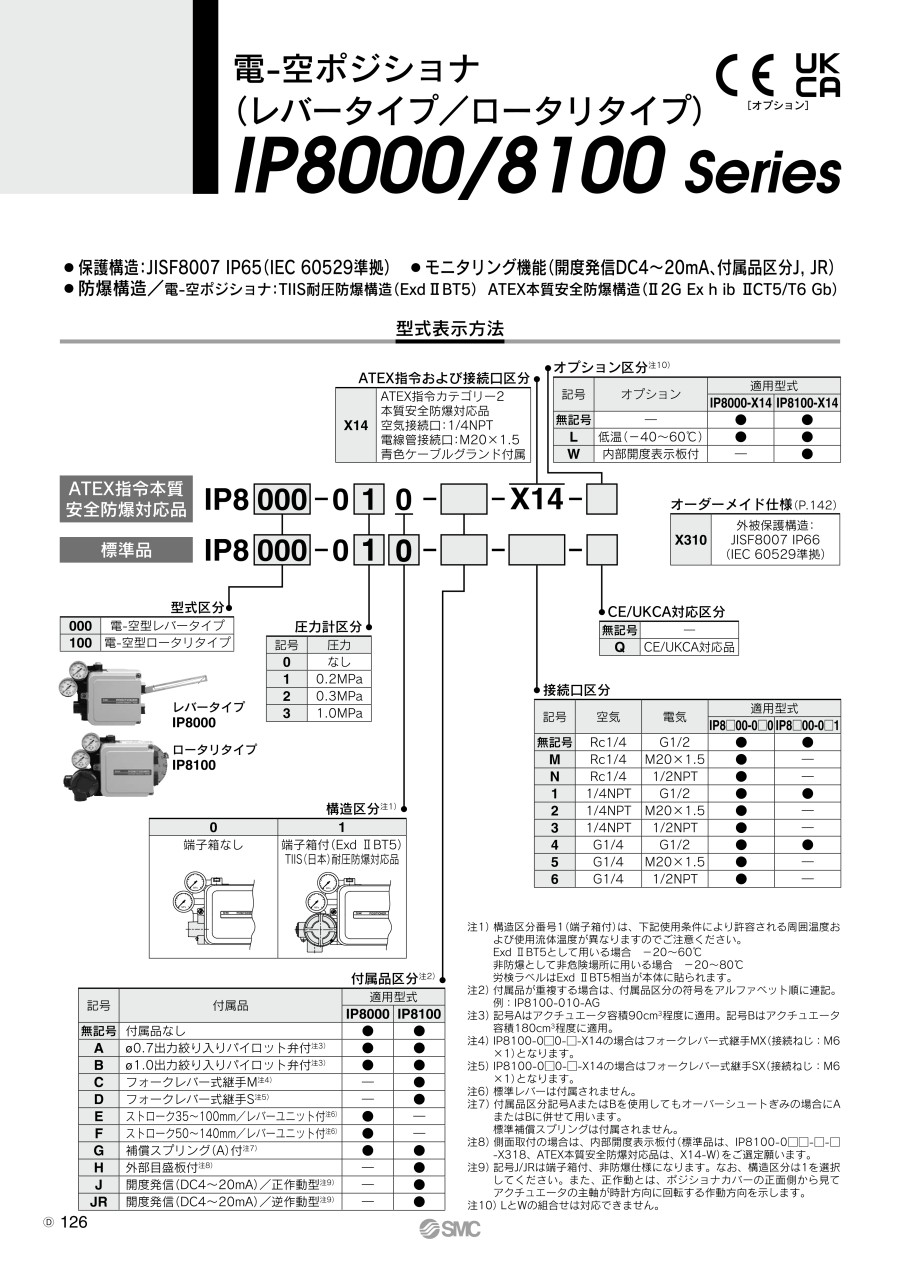

電-空ポジショナ IP8000・8100シリーズ（レバータイプ/ロータリタイプ）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
IP8000（レバータイプ）
IP8000-0□0（端子箱なし）
IP8000-0□1（端子箱付）
IP8100（ロータリタイプ）
IP8100-0□0（端子箱なし）
IP8100-0□1（端子箱付）
製品仕様
製品仕様
| 項目 | 型番 | |||
|---|---|---|---|---|
| IP8000 | IP8100 | |||
| 電-空ポジショナ | ||||
| レバータイプレバー式 | ロータリタイプカム式 | |||
| 単動 | 複動 | 単動 | 複動 | |
| 入力電流 | DC4～20mA（標準）注2） | |||
| 入力抵抗 | 235±15Ω（DC4～20mA） | |||
| 供給空気圧 | 0.14～0.7MPa | |||
| 標準ストローク | 10～85mm（許容振れ角10～30°） | 60～100°注3） | ||
| 感度注4） | 0.1%F.S.以内 | 0.5%F.S.以内 | ||
| リニアリティ注4） | ±1%F.S.以内 | ±2%F.S.以内 | ||
| ヒステリシス注4） | 0.75%F.S.以内 | 1%F.S.以内 | ||
| 繰返し性注4） | ±0.5%F.S.以内 | |||
| 温度係数 | 0.1%F.S./℃以内 | |||
| 供給圧力変動 | 0.3%F.S./0.01MPa以内 | |||
| 出力流量注6） | 80L/min（ANR）以上（SUP＝0.14MPa） 200L/min（ANR）以上（SUP＝0.4MPa） | |||
| 空気消費量注6） | 5L/min（ANR）以下（SUP＝0.14MPa） 11L/min（ANR）以下（SUP＝0.4MPa） | |||
| 周囲温度および 使用流体温度 | 一般構造：-20～80℃ | |||
| TIIS耐圧防爆：-20～60℃ ATEX本質安全防爆：-20～80℃（T5） -20～60℃（T6） -40～60℃（T6）/-L型低温仕様 | ||||
| 防爆構造注7） | TIIS耐圧防爆構造（Exd IIBT5） ATEX本質安全防爆構造（II2G Ex ib IICT5/T6） | |||
| ATEX本質安全防爆 パラメータ（電流回路） | Ui≦28V, Ii≦125mA, Pi≦1.2W Ci≦0nF, Li≦0mH | |||
| 外被保護構造 | JISF8007 IP65（IEC 60529準拠） | |||
| 空気接続口注8） | Rc1/4めねじ、1/4NPTめねじ、G1/4めねじ | |||
| 電気配線接続口注8） | G1/2めねじ、M20×1.5めねじ、1/2NPTめねじ | |||
| 材質/塗装 | 本体アルミダイカスト/変性エポキシ系焼付け塗装 | |||
| 質量 | 約2.4kg（端子箱なし）/約2.6kg（端子箱付） | |||
注1）仕様の値は、常温時（20℃）の値です。
注2）標準品で1/2スプリットレンジが可能です。1/2スプリットレンジにて使用の場合はリニアリティ、ヒステリシス特性値を仕様表に各1%加算してください。
注3）0～60°, 0～100°のストローク調整が可能です。
注4）精度に関わる特性は、ポジショナとアクチュエータなど他のループ構成機器との組合わせにより異なります。
注5）圧力変動による出力の変化はありませんが、キャリブレーション後に供給圧力の設定を変更した際は、再度、バランス電流の調整とキャリブレーションを実施願います。
注6）常時空気を消費しています。また、（ANR）はJIS B0120標準空気を示します。
注7）防爆構造とHART通信は、型式選定が必要です。
注8）型式選定により、ねじ種類を指定できます。
製品仕様
| 項目 | 型番 | |
|---|---|---|
| IP8100-0□1-J/JR（非防爆） | ||
| 電-空ポジショナ | ||
| アナログ 出力 | 配線方式 | 2線式 |
| 出力信号 | DC4～20mA | |
| 電源電圧 | DC12～35V | |
| 負荷抵抗 | （電源電圧-12V）÷DC20mA 以下 | |
| 精度 | ±2%F.S.以下注1） | |
| ヒステリシス | 1%F.S.以内 | |
注1）アクチュエータの角度に対するアナログ出力精度を示します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
71,901円 ( 79,091円 ) | 19日目 |
71,901円 ( 79,091円 ) | 19日目 |
92,322円 ( 101,554円 ) | 19日目 |
72,041円 ( 79,245円 ) | 19日目 |
75,644円 ( 83,208円 ) | 19日目 |
72,649円 ( 79,914円 ) | 19日目 |
93,246円 ( 102,571円 ) | 19日目 |
93,615円 ( 102,977円 ) | 19日目 |
72,929円 ( 80,222円 ) | 19日目 |
81,090円 ( 89,199円 ) | 19日目 |
77,373円 ( 85,110円 ) | 19日目 |
71,901円 ( 79,091円 ) | 19日目 |
72,181円 ( 79,399円 ) | 19日目 |
75,503円 ( 83,053円 ) | 19日目 |
99,954円 ( 109,949円 ) | 19日目 |
74,800円 ( 82,280円 ) | 19日目 |
74,800円 ( 82,280円 ) | 19日目 |
74,939円 ( 82,433円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,547円 ( 83,102円 ) | 19日目 |
74,939円 ( 82,433円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,221円 ( 82,743円 ) | 19日目 |
87,446円 ( 96,191円 ) | 19日目 |
80,040円 ( 88,044円 ) | 19日目 |
75,360円 ( 82,896円 ) | 19日目 |
75,828円 ( 83,411円 ) | 19日目 |
79,430円 ( 87,373円 ) | 19日目 |
98,786円 ( 108,665円 ) | 19日目 |
80,553円 ( 88,608円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,360円 ( 82,896円 ) | 19日目 |
78,682円 ( 86,550円 ) | 19日目 |
103,132円 ( 113,445円 ) | 19日目 |
77,978円 ( 85,776円 ) | 19日目 |
86,518円 ( 95,170円 ) | 19日目 |
77,978円 ( 85,776円 ) | 19日目 |
78,120円 ( 85,932円 ) | 19日目 |
80,129円 ( 88,142円 ) | 19日目 |
78,120円 ( 85,932円 ) | 19日目 |
79,007円 ( 86,908円 ) | 19日目 |
78,258円 ( 86,084円 ) | 19日目 |
78,727円 ( 86,600円 ) | 19日目 |
79,848円 ( 87,833円 ) | 19日目 |
78,120円 ( 85,932円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
83,325円 ( 91,658円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
75,080円 ( 82,588円 ) | 19日目 |
87,446円 ( 96,191円 ) | 19日目 |
75,360円 ( 82,896円 ) | 19日目 |
84,128円 ( 92,541円 ) | 19日目 |
83,196円 ( 91,516円 ) | 19日目 |
76,108円 ( 83,719円 ) | 19日目 |
79,430円 ( 87,373円 ) | 19日目 |
76,950円 ( 84,645円 ) | 19日目 |
80,553円 ( 88,608円 ) | 19日目 |
