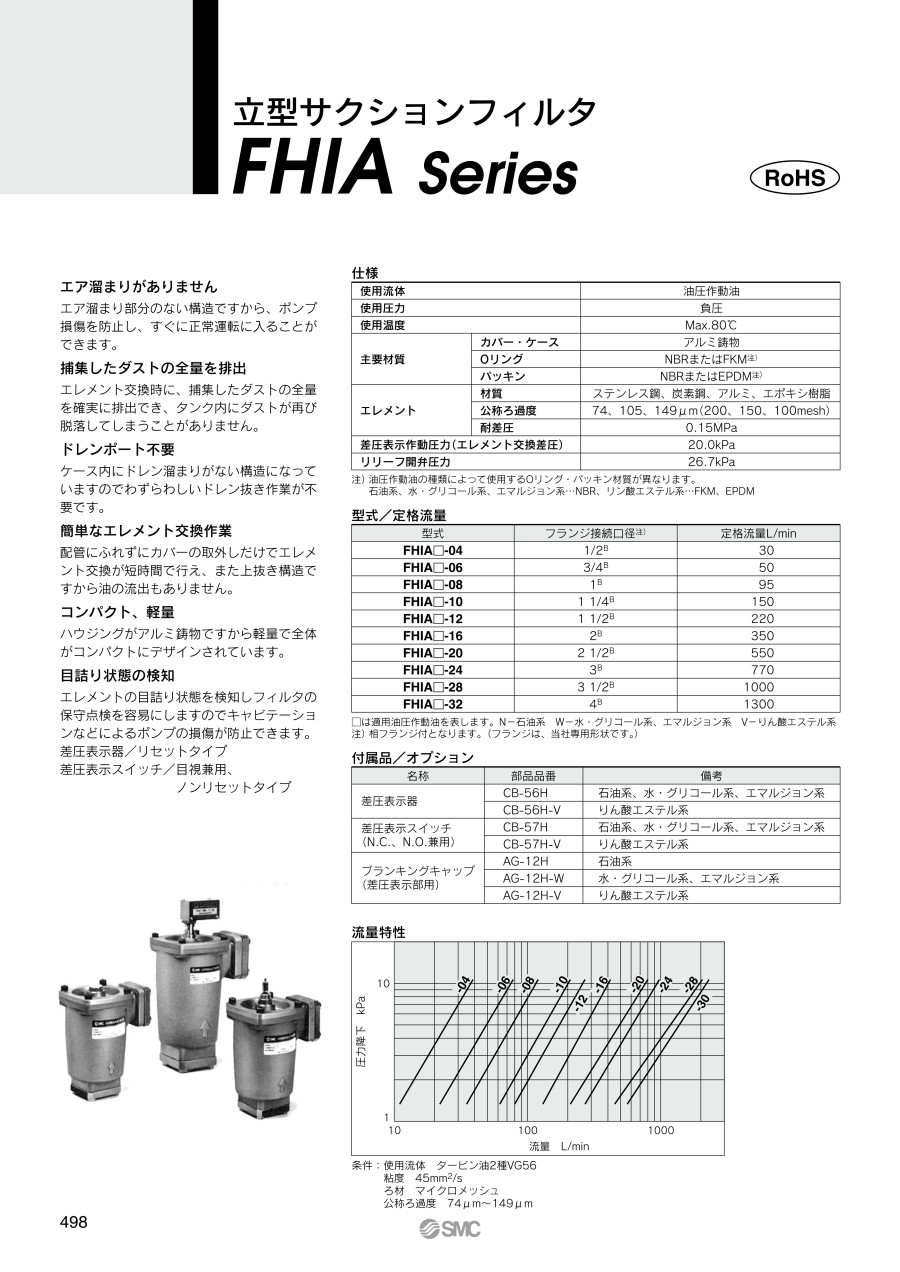

立型サクションフィルタ FHIAシリーズ
- 通常単価(税別)
- 92円～115,963円
- 税込単価
- 101円～127,559円
油圧回路中の各機器を保護するために使用する作動油用フィルタ。【特長】・エア溜まりがありません・捕集した...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 油圧作動油 | |
|---|---|---|
| 使用圧力 | 負圧 | |
| 使用温度 | Max.80℃ | |
| 主要材質 | カバー・ケース | アルミ鋳物 |
| Oリング | NBRまたはFKM注） | |
| パッキン | NBRまたはEPDM注） | |
| エレメント | 材質 | ステンレス鋼、炭素鋼、アルミ、エポキシ樹脂 |
| 公称ろ過度 | 74、105、149μm（200、150、100mesh） | |
| 耐差圧 | 0.15MPa | |
| 差圧表示作動圧力（エレメント交換差圧） | 20.0kPa | |
| リリーフ開弁圧力 | 26.7kPa | |
注）油圧作動油の種類によって使用するOリング・パッキン材質が異なります。
石油系、水・グリコール系、エマルジョン系…NBR、リン酸エステル系…FKM、EPDM
規格表
性能・試験情報
流量特性
条件：使用流体 タービン油2種VG56
粘度 45mm2/s
ろ材 マイクロメッシュ
公称ろ過度 74μm～149μm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
959円 ( 1,055円 ) | 19日目 |
1,447円 ( 1,592円 ) | 19日目 |
959円 ( 1,055円 ) | 19日目 |
307円 ( 338円 ) | 10日目 |
307円 ( 338円 ) | 10日目 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 10日目 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
343円 ( 377円 ) | 10日目 |
840円 ( 924円 ) | 9日目 |
840円 ( 924円 ) | 10日目 |
924円 ( 1,016円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 10日目 |
1,474円 ( 1,621円 ) | 10日目 |
1,474円 ( 1,621円 ) | 10日目 |
3,760円 ( 4,136円 ) | 6日目 |
4,206円 ( 4,627円 ) | 6日目 |
7,967円 ( 8,764円 ) | 6日目 |
7,977円 ( 8,775円 ) | 19日目 |
2,625円 ( 2,888円 ) | 19日目 |
2,625円 ( 2,888円 ) | 19日目 |
2,848円 ( 3,133円 ) | 5日目 |
2,625円 ( 2,888円 ) | 19日目 |
2,625円 ( 2,888円 ) | 19日目 |
2,625円 ( 2,888円 ) | 19日目 |
4,786円 ( 5,265円 ) | 6日目 |
4,125円 ( 4,538円 ) | 9日目 |
4,125円 ( 4,538円 ) | 19日目 |
4,786円 ( 5,265円 ) | 6日目 |
4,125円 ( 4,538円 ) | 19日目 |
6,142円 ( 6,756円 ) | 6日目 |
5,376円 ( 5,914円 ) | 19日目 |
6,142円 ( 6,756円 ) | 6日目 |
5,376円 ( 5,914円 ) | 19日目 |
5,639円 ( 6,203円 ) | 4日目 |
5,376円 ( 5,914円 ) | 19日目 |
8,042円 ( 8,846円 ) | 19日目 |
8,042円 ( 8,846円 ) | 19日目 |
9,108円 ( 10,019円 ) | 6日目 |
8,042円 ( 8,846円 ) | 19日目 |
9,108円 ( 10,019円 ) | 6日目 |
8,042円 ( 8,846円 ) | 19日目 |
10,376円 ( 11,414円 ) | 19日目 |
10,376円 ( 11,414円 ) | 19日目 |
11,397円 ( 12,537円 ) | 6日目 |
10,376円 ( 11,414円 ) | 19日目 |
10,376円 ( 11,414円 ) | 19日目 |
10,376円 ( 11,414円 ) | 19日目 |
15,212円 ( 16,733円 ) | 19日目 |
15,212円 ( 16,733円 ) | 19日目 |
15,212円 ( 16,733円 ) | 6日目 |
15,212円 ( 16,733円 ) | 19日目 |
15,212円 ( 16,733円 ) | 19日目 |
15,212円 ( 16,733円 ) | 19日目 |
16,986円 ( 18,685円 ) | 19日目 |
21,051円 ( 23,156円 ) | 19日目 |
24,967円 ( 27,464円 ) | 19日目 |
24,967円 ( 27,464円 ) | 19日目 |
20,415円 ( 22,457円 ) | 19日目 |
20,415円 ( 22,457円 ) | 19日目 |
詳細情報
基本情報
油圧回路中の各機器を保護するために使用する作動油用フィルタ。
【特長】
・エア溜まりがありません
・捕集したダストの全量を排出
・ドレンポート不要
・簡単なエレメント交換作業
・コンパクト、軽量
・目詰り状態の検知
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
