ナベヤ

シロダンプ（防振パッド）

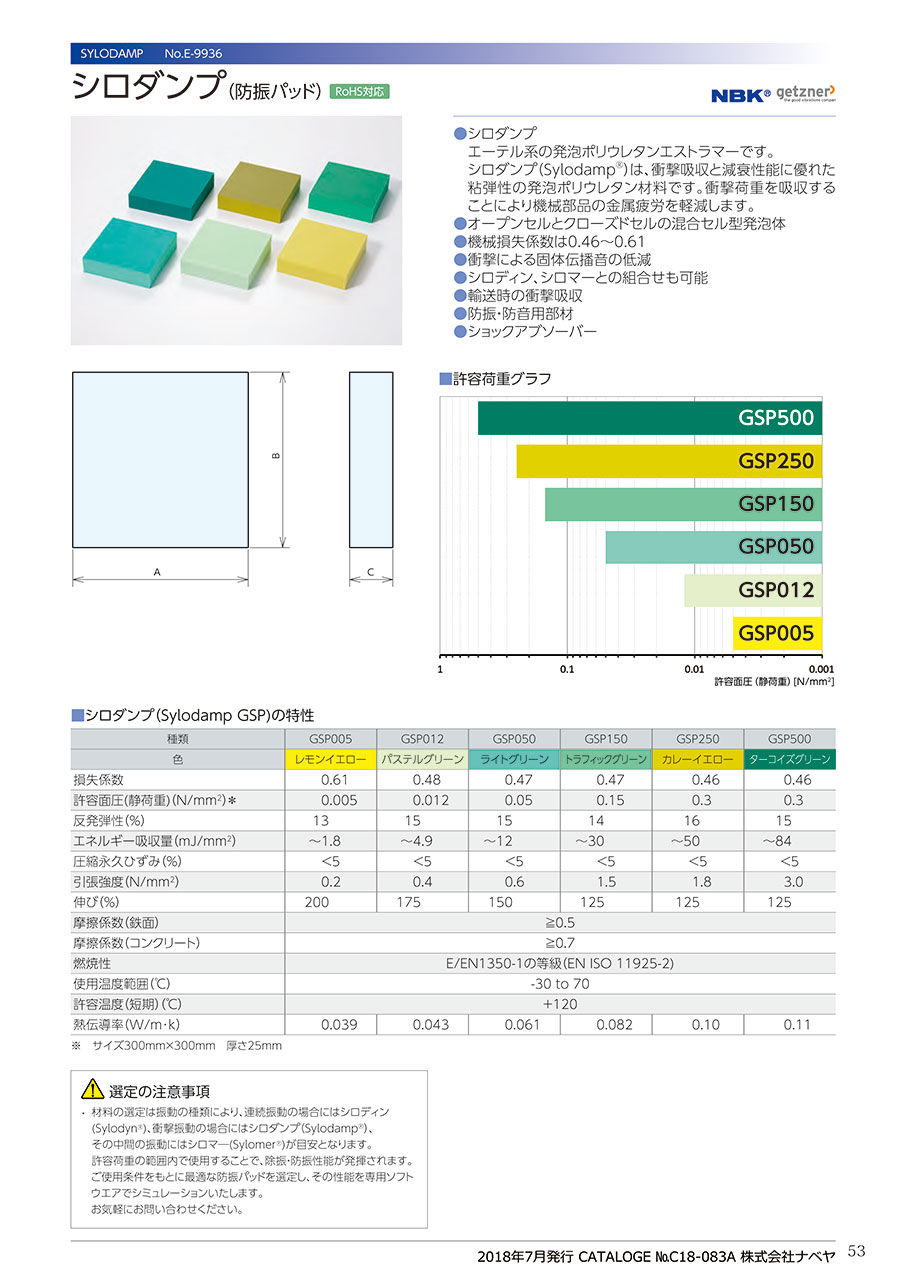

カタログ

通常単価(税別): 344円～18,813円

税込単価: 378円～20,694円

通常出荷日：3日目～5日目

【特長】・エーテル系の発泡ポリウレタンエストマーです・衝撃吸収と減衰性能に優れた粘弾性の発泡ポリウレタ...

詳細を確認

商品画像は代表画像となっております。

よく一緒に見られています

ナベヤ

シロマー（防振パッド）

通常価格(税別)： 546円 (税込価格：601円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

シロディン（防振パッド）

通常価格(税別)： 947円 (税込価格：1,042円)

通常出荷日：在庫品1日目

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

■シロダンプの特性

※ サイズ300mm×300mm 厚さ25mm

■許容荷重グラフ

規格表

型番	寸法（mm）		質量 g	面積 cm²	許容荷重 N
型番	サイズ（A×B）	C	質量 g	面積 cm²	許容荷重 N
GSP500-050-12	50×50	12.5	22	25	470～920
GSP500-075-12	75×75	12.5	50	56	1,250～2,420
GSP500-100-12	100×100	12.5	88	100	2,300～4,550
GSP500-150-12	150×150	12.5	199	225	5,700～11,200
GSP500-200-12	200×200	12.5	354	400	10,500～20,400
GSP500-050-25	50×50	25	47	25	360～705
GSP500-075-25	75×75	25	106	56	950～1,890
GSP500-100-25	100×100	25	188	100	1,900～3,650
GSP500-150-25	150×150	25	422	225	5,000～9,700
GSP500-200-25	200×200	25	751	400	9,200～18,200
GSP250-050-12	50×50	12.5	18	25	230～450
GSP250-075-25	75×75	12.5	40	56	620～1,200
GSP250-100-12	100×100	12.5	71	100	1,150～2,260
GSP250-150-12	150×150	12.5	159	225	2,900～5,600
GSP250-200-12	200×200	12.5	282	400	5,200～10,100
GSP250-050-12	50×50	25	35	25	195～380
GSP250-075-25	75×75	25	79	56	480～920
GSP250-100-25	100×100	25	141	100	940～1,820
GSP250-150-25	150×150	25	316	225	2,500～4,800
GSP250-200-25	200×200	25	562	400	4,600～9,050
GSP150-050-12	50×50	12.5	16	25	155～300
GSP150-075-12	75×75	12.5	36	56	380～750
GSP150-100-12	100×100	12.5	63	100	720～1,390
GSP150-150-12	150×150	12.5	143	225	1,700～3,360
GSP150-200-12	200×200	12.5	254	400	3,100～6,000
GSP150-050-25	50×50	25	66	25	130～255
GSP150-075-25	75×75	25	149	56	330～640
GSP150-100-25	100×100	25	265	100	620～1,205
GSP150-150-25	150×150	25	597	225	1,560～3,010
GSP150-200-25	200×200	25	1,062	400	2,900～5,580
GSP050-050-12	50×50	12.5	11	25	55～105
GSP050-075-12	75×75	12.5	24	56	130～255
GSP050-100-12	100×100	12.5	42	100	245～470
GSP050-150-12	150×150	12.5	95	225	580～1,120
GSP050-200-12	200×200	12.5	169	400	1,040～2,000
GSP050-050-25	50×50	25	21	25	50～98
GSP050-075-25	75×75	25	48	56	120～230
GSP050-100-25	100×100	25	85	100	220～430
GSP050-150-25	150×150	25	192	225	530～1,030
GSP050-200-25	200×200	25	341	400	980～1,890
GSP012-050-12	50×50	12.5	6	25	14～26
GSP012-075-12	75×75	12.5	13	56	33～63
GSP012-100-12	100×100	12.5	23	100	60～115
GSP012-150-12	150×150	12.5	52	225	140～268
GSP012-200-12	200×200	12.5	93	400	250～480
GSP012-050-25	50×50	25	11	25	13～24.5
GSP012-075-25	75×75	25	24	56	30～58
GSP012-100-25	100×100	25	43	100	55～105
GSP012-150-25	150×150	25	97	225	130～254
GSP012-200-25	200×200	25	172	400	240～462
GSP005-050-12	50×50	12.5	5	25	6～12
GSP005-075-12	75×75	12.5	11	56	14～27
GSP005-100-12	100×100	12.5	19	100	25～49
GSP005-150-12	150×150	12.5	42	225	58～112
GSP005-200-12	200×200	12.5	75	400	104～200
GSP005-050-25	50×50	25	9	25	6～11.5
GSP005-075-25	75×75	25	20	56	14～27
GSP005-100-25	100×100	25	35	100	25～48
GSP005-150-25	150×150	25	79	225	57～110
GSP005-200-25	200×200	25	141	400	100～197

使用例

商品特長詳細

防振パッド（発泡ポリウレタン）

ポリウレタン防振材と振動ソリューションシステムにより産業、鉄道、建築分野などで様々な振動を処理します。
シロマ―（Sylomer®）およびシロディン（Sylodyn®）、シロダンプはゲッツナー社が開発したエーテル系の発泡ポリウレタン・エラストマーです。これらの材料と、様々な用途から得られたノウハウの組合せによって、必要に応じた除振・防振の最適なソリューションを提供します。

特長

各種特長

バリエーション特徴グラフ

選定サポート情報

選定の注意事項

材料の選定は振動の種類により、連続振動の場合にはシロディン（Sylodyn®）、衝撃振動の場合にはシロダンプ（Sylodamp®）、その中間の振動にはシロマ―（Sylomer®）が目安となります。許容荷重の範囲内で使用することで、除振・防振性能が発揮されます。

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

高さH・厚さT

(mm)

寸法A

(mm)

寸法B

(mm)

寸法C

(mm)

面積

(cm2)

色詳細

損失係数

RoHS2（10物質）?

最小発注数量

～300	12.5	50	50	12.5	25	レモンイエロー	0.61	対応	1個
～300	25	50	50	25	25	レモンイエロー	0.61	対応	1個
～300	12.5	75	75	12.5	56	レモンイエロー	0.61	対応	1個
～300	25	75	75	25	56	レモンイエロー	0.61	対応	1個
～300	12.5	100	100	12.5	100	レモンイエロー	0.61	対応	1個
～300	25	100	100	25	100	レモンイエロー	0.61	対応	1個
～300	12.5	150	150	12.5	225	レモンイエロー	0.61	対応	1個
～300	25	150	150	25	225	レモンイエロー	0.61	対応	1個
～300	12.5	200	200	12.5	400	レモンイエロー	0.61	対応	1個
～300	25	200	200	25	400	レモンイエロー	0.61	対応	1個
～300	12.5	50	50	12.5	25	パステルグリーン	0.48	対応	1個
～300	25	50	50	25	25	パステルグリーン	0.48	対応	1個
～300	12.5	75	75	12.5	56	パステルグリーン	0.48	対応	1個
～300	25	75	75	25	56	パステルグリーン	0.48	対応	1個
～300	12.5	100	100	12.5	100	パステルグリーン	0.48	対応	1個
～300	25	100	100	25	100	パステルグリーン	0.48	対応	1個
～300	12.5	150	150	12.5	225	パステルグリーン	0.48	対応	1個
～300	25	150	150	25	225	パステルグリーン	0.48	対応	1個
301～700	12.5	200	200	12.5	400	パステルグリーン	0.48	対応	1個
301～700	25	200	200	25	400	パステルグリーン	0.48	対応	1個
～300	12.5	50	50	12.5	25	ライトグリーン	0.47	対応	1個
～300	25	50	50	25	25	ライトグリーン	0.47	対応	1個
～300	12.5	75	75	12.5	56	ライトグリーン	0.47	対応	1個
～300	25	75	75	25	56	ライトグリーン	0.47	対応	1個
301～700	12.5	100	100	12.5	100	ライトグリーン	0.47	対応	1個
301～700	25	100	100	25	100	ライトグリーン	0.47	対応	1個
701～2500	12.5	150	150	12.5	225	ライトグリーン	0.47	対応	1個
701～2500	25	150	150	25	225	ライトグリーン	0.47	対応	1個
701～2500	12.5	200	200	12.5	400	ライトグリーン	0.47	対応	1個
701～2500	25	200	200	25	400	ライトグリーン	0.47	対応	1個
301～700	12.5	50	50	12.5	25	トラフィックグリーン	0.47	対応	1個
301～700	25	50	50	25	25	トラフィックグリーン	0.47	対応	1個
701～2500	12.5	75	75	12.5	56	トラフィックグリーン	0.47	対応	1個
701～2500	25	75	75	25	56	トラフィックグリーン	0.47	対応	1個
701～2500	12.5	100	100	12.5	100	トラフィックグリーン	0.47	対応	1個
701～2500	25	100	100	25	100	トラフィックグリーン	0.47	対応	1個
5501～12500	12.5	150	150	12.5	225	トラフィックグリーン	0.47	対応	1個
2501～5500	25	150	150	25	225	トラフィックグリーン	0.47	対応	1個
5501～12500	12.5	200	200	12.5	400	トラフィックグリーン	0.47	対応	1個
5501～12500	25	200	200	25	400	トラフィックグリーン	0.47	対応	1個
701～2500	12.5	50	50	12.5	25	カレーイエロー	0.46	対応	1個
701～2500	25	50	50	25	25	カレーイエロー	0.46	対応	1個
701～2500	12.5	75	75	12.5	56	カレーイエロー	0.46	対応	1個
701～2500	25	75	75	25	56	カレーイエロー	0.46	対応	1個
2501～5500	12.5	100	100	12.5	100	カレーイエロー	0.46	対応	1個
2501～5500	25	100	100	25	100	カレーイエロー	0.46	対応	1個
5501～12500	12.5	150	150	12.5	225	カレーイエロー	0.46	対応	1個
5501～12500	25	150	150	25	225	カレーイエロー	0.46	対応	1個
12501～60000	12.5	200	200	12.5	400	カレーイエロー	0.46	対応	1個
12501～60000	25	200	200	25	400	カレーイエロー	0.46	対応	1個
701～2500	12.5	50	50	12.5	25	ターコイズグリーン	0.46	対応	1個
701～2500	25	50	50	25	25	ターコイズグリーン	0.46	対応	1個
701～2500	12.5	75	75	12.5	56	ターコイズグリーン	0.46	対応	1個
701～2500	25	75	75	25	56	ターコイズグリーン	0.46	対応	1個
2501～5500	12.5	100	100	12.5	100	ターコイズグリーン	0.46	対応	1個
2501～5500	25	100	100	25	100	ターコイズグリーン	0.46	対応	1個
5501～12500	12.5	150	150	12.5	225	ターコイズグリーン	0.46	対応	1個
5501～12500	25	150	150	25	225	ターコイズグリーン	0.46	対応	1個
12501～60000	12.5	200	200	12.5	400	ターコイズグリーン	0.46	対応	1個
12501～60000	25	200	200	25	400	ターコイズグリーン	0.46	対応	1個

通常単価(税別) (税込単価)	通常出荷日

344円 ( 378円 )	3日目
591円 ( 650円 )	3日目
496円 ( 546円 )	5日目
911円 ( 1,002円 )	5日目
596円 ( 656円 )	5日目
970円 ( 1,067円 )	3日目
1,188円 ( 1,307円 )	5日目
2,160円 ( 2,376円 )	5日目
2,090円 ( 2,299円 )	5日目
3,843円 ( 4,227円 )	5日目
436円 ( 480円 )	3日目
753円 ( 828円 )	5日目
688円 ( 757円 )	5日目
1,172円 ( 1,289円 )	5日目
782円 ( 860円 )	3日目
1,379円 ( 1,517円 )	3日目
1,640円 ( 1,804円 )	5日目
2,958円 ( 3,254円 )	5日目
2,888円 ( 3,177円 )	3日目
5,329円 ( 5,862円 )	5日目
552円 ( 607円 )	3日目
952円 ( 1,047円 )	5日目
911円 ( 1,002円 )	3日目
1,606円 ( 1,767円 )	3日目
1,242円 ( 1,366円 )	3日目
2,247円 ( 2,472円 )	5日目
2,810円 ( 3,091円 )	3日目
5,069円 ( 5,576円 )	5日目
4,984円 ( 5,482円 )	5日目
8,927円 ( 9,820円 )	5日目
744円 ( 818円 )	3日目
1,370円 ( 1,507円 )	3日目
1,284円 ( 1,412円 )	5日目
2,343円 ( 2,577円 )	5日目
1,762円 ( 1,938円 )	3日目
3,448円 ( 3,793円 )	4日目
3,956円 ( 4,352円 )	3日目
7,284円 ( 8,012円 )	5日目
7,106円 ( 7,817円 )	5日目
13,004円 ( 14,304円 )	3日目
961円 ( 1,057円 )	3日目
1,656円 ( 1,822円 )	5日目
1,621円 ( 1,783円 )	5日目
2,940円 ( 3,234円 )	5日目
2,348円 ( 2,583円 )	3日目
4,077円 ( 4,485円 )	5日目
5,069円 ( 5,576円 )	5日目
9,273円 ( 10,200円 )	5日目
8,927円 ( 9,820円 )	5日目
16,376円 ( 18,014円 )	3日目
1,170円 ( 1,287円 )	3日目
1,891円 ( 2,080円 )	5日目
1,883円 ( 2,071円 )	3日目
3,409円 ( 3,750円 )	5日目
2,611円 ( 2,872円 )	3日目
4,726円 ( 5,199円 )	3日目
5,933円 ( 6,526円 )	5日目
10,668円 ( 11,735円 )	5日目
10,480円 ( 11,528円 )	5日目
18,813円 ( 20,694円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・エーテル系の発泡ポリウレタンエストマーです
・衝撃吸収と減衰性能に優れた粘弾性の発泡ポリウレタン材料です。衝撃荷重を吸収することにより機械部品の金属疲労を軽減します
・オープンセルとクローズドセルの混合セル型発泡体
・機械損失係数は0.46～0.61
・衝撃による固体伝播音の低減
・シロディン、シロマーとの組合せも可能
・輸送時の衝撃吸収
・防振・防音用部材

ご注意

商品画像は代表画像となっております。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
