バルブ付エアシリンダ ロッド回り止め形・単動 押出し・引込み CVM3Kシリーズ
- 通常単価(税別)
- 13,189円～36,076円
- 税込単価
- 14,508円～39,684円
通常出荷日：19日目
【特長】・六角形のロッドによりロッドが回転しないタイプ・無給油で使用可能
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が110型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単動・押出し/CVM3KB
単動・引込み/CVM3KB
ワンタッチ管継手内蔵
製品仕様
製品仕様
| 適用シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|
| ロッド不回転精度 | ±0.7° | ±0.5° | |||
| 作動方式 | 単動/押出し・引込み | ||||
| 使用流体 | 空気 | ||||
| クッション | ラバークッション | ||||
| 保証耐圧力 | 1.0MPa | ||||
| 最高使用圧力 | 0.7MPa | ||||
| 最低使用圧力 | 0.18MPa押出し 0.23MPa引込み | ||||
| 周囲温度および使用流体温度 | -10℃～50℃（ただし、凍結なきこと） | ||||
| 給油 | 不要（無給油） | ||||
| ストローク長さの許容差 | 0～+1.4 | ||||
| 配管形式 | ねじ込み形 | Rc1/8 | |||
| ワンタッチ管継手 | 外径φ6/内径φ4 | ||||
| 手動操作 | ノンロック（標準） | ||||
| 使用ピストン速度（mm/s） | 50～700 | 50～650 | 50～590 | 50～420 | |
| 許容運動エネルギー | 0.27J | 0.4J | 0.65J | 1.2J | |
| 取付支持形式 | 基本形、軸方向フート形、 ロッド側フランジ形、ヘツド側フランジ形、 1山クレビス形、2山クレビス形、 ヘツド側トラニオン形、ロッド側トラニオン形 | ||||
製品仕様
| 適用電磁弁型式 | VZ319 | ||
|---|---|---|---|
| コイル定格電圧 | 標準：AC100V、200V（50/60Hz）、DC24V 準標準：AC110V、220V、DC12V | ||
| バルブ有効断面積（CV値） | 4.5mm2（0.25） | ||
| 許容電圧変動 | 定格電圧の-15%～10% | ||
| コイル絶縁の種類 | B種相当（130℃） | ||
| リード線取出し方法 | グロメット、L形プラグコネクタ、M形プラグコネクタ、DIN形ターミナル | ||
| 注）消費電力 W | DC | 1.8（ランプ付2.1） | |
| 注）皮相電力 VA | AC | 起動 | 4.5/50Hz、4.2/60Hz |
| 励磁 | 3.5/50Hz、3.0/60Hz | ||
注）定格電圧時
規格表
ストローク別寸法表
単動/引込み

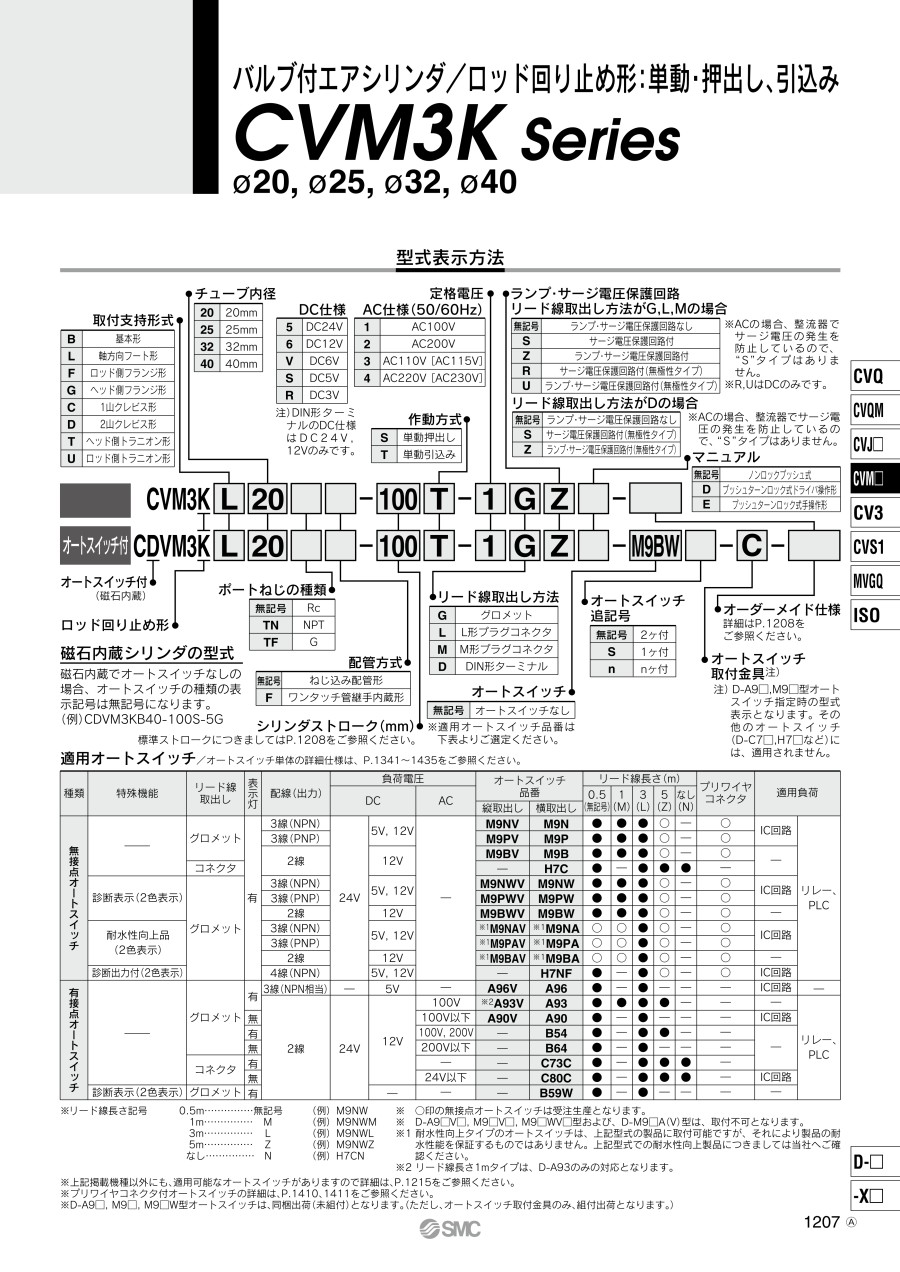

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,470円 ( 14,817円 ) | 19日目 |
21,897円 ( 24,087円 ) | 19日目 |
22,401円 ( 24,641円 ) | 19日目 |
22,732円 ( 25,005円 ) | 19日目 |
16,832円 ( 18,515円 ) | 19日目 |
25,443円 ( 27,987円 ) | 19日目 |
27,390円 ( 30,129円 ) | 19日目 |
21,324円 ( 23,456円 ) | 19日目 |
20,802円 ( 22,882円 ) | 19日目 |
21,889円 ( 24,078円 ) | 19日目 |
18,595円 ( 20,455円 ) | 19日目 |
19,690円 ( 21,659円 ) | 19日目 |
19,167円 ( 21,084円 ) | 19日目 |
26,769円 ( 29,446円 ) | 19日目 |
23,589円 ( 25,948円 ) | 19日目 |
15,668円 ( 17,235円 ) | 19日目 |
17,817円 ( 19,599円 ) | 19日目 |
18,660円 ( 20,526円 ) | 19日目 |
19,728円 ( 21,701円 ) | 19日目 |
21,896円 ( 24,086円 ) | 19日目 |
24,718円 ( 27,190円 ) | 19日目 |
18,326円 ( 20,159円 ) | 19日目 |
23,194円 ( 25,513円 ) | 19日目 |
16,035円 ( 17,639円 ) | 19日目 |
20,790円 ( 22,869円 ) | 19日目 |
16,390円 ( 18,029円 ) | 19日目 |
25,647円 ( 28,212円 ) | 19日目 |
21,972円 ( 24,169円 ) | 19日目 |
21,598円 ( 23,758円 ) | 19日目 |
19,696円 ( 21,666円 ) | 19日目 |
22,165円 ( 24,382円 ) | 19日目 |
25,128円 ( 27,641円 ) | 19日目 |
16,332円 ( 17,965円 ) | 19日目 |
22,408円 ( 24,649円 ) | 19日目 |
28,313円 ( 31,144円 ) | 19日目 |
35,293円 ( 38,822円 ) | 19日目 |
34,208円 ( 37,629円 ) | 19日目 |
28,469円 ( 31,316円 ) | 19日目 |
34,517円 ( 37,969円 ) | 19日目 |
34,517円 ( 37,969円 ) | 19日目 |
36,076円 ( 39,684円 ) | 19日目 |
13,397円 ( 14,737円 ) | 19日目 |
13,189円 ( 14,508円 ) | 19日目 |
15,572円 ( 17,129円 ) | 19日目 |
13,417円 ( 14,759円 ) | 19日目 |
15,200円 ( 16,720円 ) | 19日目 |
15,484円 ( 17,032円 ) | 19日目 |
17,401円 ( 19,141円 ) | 19日目 |
15,480円 ( 17,028円 ) | 19日目 |
15,295円 ( 16,825円 ) | 19日目 |
18,568円 ( 20,425円 ) | 19日目 |
20,101円 ( 22,111円 ) | 19日目 |
13,819円 ( 15,201円 ) | 19日目 |
13,819円 ( 15,201円 ) | 19日目 |
16,134円 ( 17,747円 ) | 19日目 |
17,045円 ( 18,750円 ) | 19日目 |
14,077円 ( 15,485円 ) | 19日目 |
13,329円 ( 14,662円 ) | 19日目 |
13,610円 ( 14,971円 ) | 19日目 |
13,610円 ( 14,971円 ) | 19日目 |
