SMC

低速シリンダ複動：片ロッド CUXシリーズ

カタログ |

通常単価(税別): 5,329円～16,849円

税込単価: 5,862円～18,534円

通常出荷日：6日目～19日目

【特長】・固着・飛び出し低減・0.5mm/sでも滑らか作動を実現（Φ16以下は1mm/s）・機能向上（...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

ファインロックシリンダ複動・片ロッド CLJ2シリーズ

通常価格(税別)： 25,712円 (税込価格：28,283円)

通常出荷日：19 日目

よく一緒に見られています

SMC

ISO規格準拠エアシリンダ標準形複動クッション付 CP96シリーズ Φ125

通常価格(税別)： 26,740円 (税込価格：29,414円)

通常出荷日：6 日目～

未確定：候補が491型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

ポートねじの種類

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

5	10	-10～70	0.06～0.7	磁石内蔵	M5×0.8	オートスイッチなし	-	-	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	3	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	0.5	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93V	3	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	0.5	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	3	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	3	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	0.5	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	0.5	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	3	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	0.5	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BWV	0.5	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	0.5	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	3	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	3	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	0.5	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NV	0.5	2	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NV	0.5	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NW	3	1	なし	1個
5	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NWV	0.5	1	なし	1個
10	10	-10～70	0.06～0.7	磁石内蔵	M5×0.8	オートスイッチなし	-	-	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A90	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	3	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93V	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93V	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93V	3	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93V	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	1	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9B	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	1	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BV	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BW	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BW	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BW	3	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BW	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BWV	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BWV	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9BW	5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	0.5	1	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NV	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NV	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NW	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NWV	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9NWV	3	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9N	5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9P	0.5	2	なし	1個
10	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	M9P	0.5	2	M8-3ピンプラグコネクタ	1個
15	10	-10～70	0.06～0.7	磁石内蔵	M5×0.8	オートスイッチなし	-	-	なし	1個
15	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A90	0.5	1	なし	1個
15	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	0.5	2	なし	1個
15	10	-10～60	0.06～0.7	磁石内蔵	M5×0.8	A93	3	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

6,270円 ( 6,897円 )	19日目
8,001円 ( 8,801円 )	19日目
7,719円 ( 8,491円 )	19日目
8,281円 ( 9,109円 )	19日目
11,040円 ( 12,144円 )	19日目
11,600円 ( 12,760円 )	19日目
8,929円 ( 9,822円 )	19日目
8,647円 ( 9,512円 )	19日目
11,788円 ( 12,967円 )	19日目
12,348円 ( 13,583円 )	19日目
9,028円 ( 9,931円 )	19日目
9,170円 ( 10,087円 )	19日目
11,226円 ( 12,349円 )	19日目
11,788円 ( 12,967円 )	19日目
9,028円 ( 9,931円 )	19日目
8,749円 ( 9,624円 )	19日目
11,788円 ( 12,967円 )	19日目
9,028円 ( 9,931円 )	19日目
9,170円 ( 10,087円 )	19日目
9,170円 ( 10,087円 )	19日目
6,357円 ( 6,993円 )	19日目
8,694円 ( 9,563円 )	19日目
9,255円 ( 10,181円 )	19日目
9,817円 ( 10,799円 )	19日目
8,086円 ( 8,895円 )	19日目
7,807円 ( 8,588円 )	19日目
9,817円 ( 10,799円 )	19日目
10,378円 ( 11,416円 )	19日目
8,369円 ( 9,206円 )	19日目
8,086円 ( 8,895円 )	19日目
11,126円 ( 12,239円 )	19日目
11,687円 ( 12,856円 )	19日目
11,407円 ( 12,548円 )	19日目
8,749円 ( 9,624円 )	19日目
11,875円 ( 13,063円 )	19日目
12,435円 ( 13,679円 )	19日目
12,154円 ( 13,369円 )	19日目
9,117円 ( 10,029円 )	19日目
11,593円 ( 12,752円 )	19日目
12,154円 ( 13,369円 )	19日目
10,217円 ( 11,239円 )	19日目
8,975円 ( 9,873円 )	19日目
12,154円 ( 13,369円 )	19日目
9,255円 ( 10,181円 )	19日目
10,537円 ( 11,591円 )	19日目
11,312円 ( 12,443円 )	19日目
11,875円 ( 13,063円 )	19日目
8,835円 ( 9,719円 )	19日目
11,875円 ( 13,063円 )	19日目
12,435円 ( 13,679円 )	19日目
11,593円 ( 12,752円 )	19日目
12,154円 ( 13,369円 )	19日目
12,715円 ( 13,987円 )	19日目
12,435円 ( 13,679円 )	19日目
11,312円 ( 12,443円 )	19日目
15,053円 ( 16,558円 )	19日目
6,411円 ( 7,052円 )	19日目
7,299円 ( 8,029円 )	19日目
9,309円 ( 10,240円 )	19日目
9,872円 ( 10,859円 )	19日目

...

基本情報

基本情報

【特長】
・固着・飛び出し低減
・0.5mm/sでも滑らか作動を実現（Φ16以下は1mm/s）
・機能向上（標準品と同等の新構造）
・標準品と取付互換

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

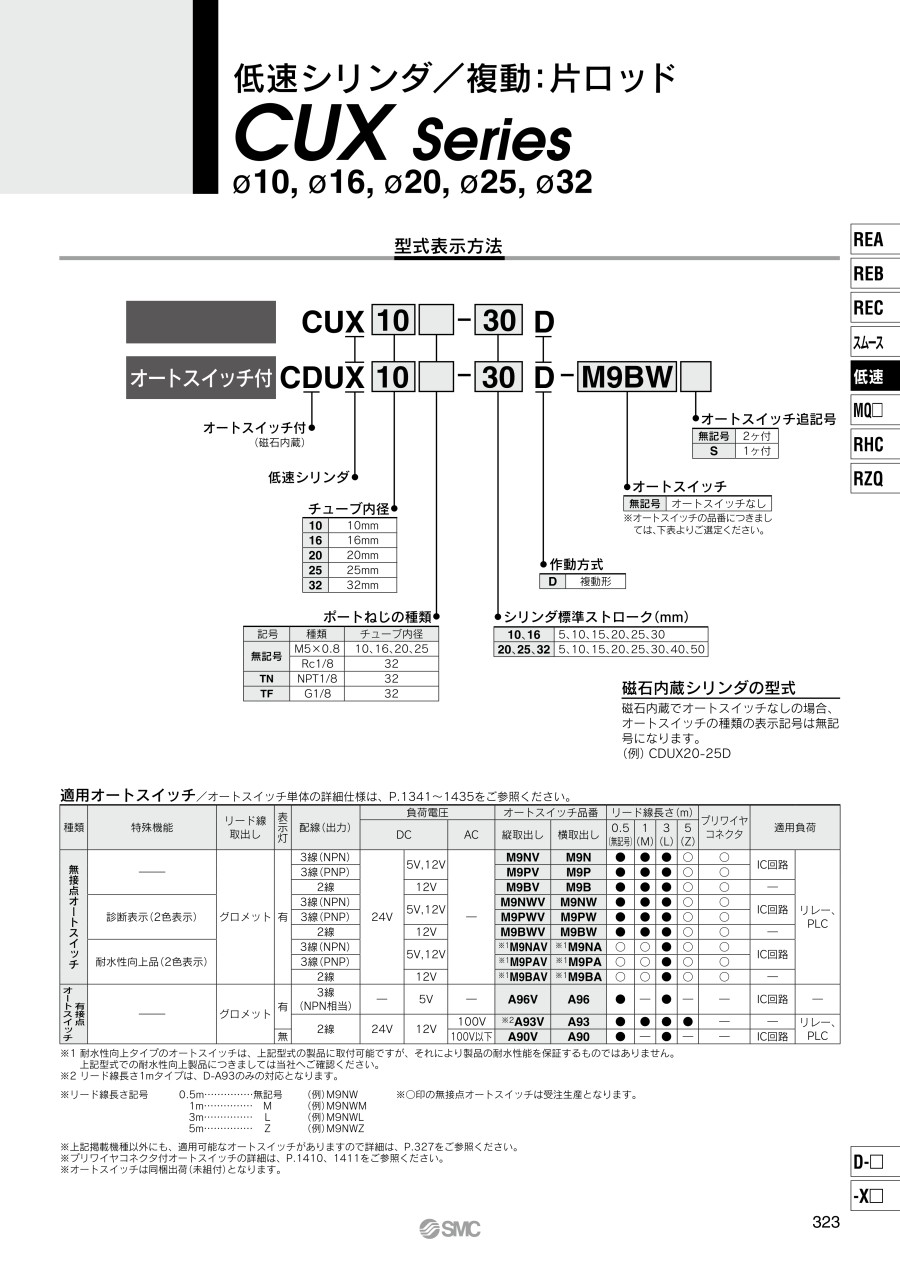

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
