ガイド付薄形シリンダ JMGPシリーズ
- 通常単価(税別)
- 13,699円～172,727円
- 税込単価
- 15,069円～190,000円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】・コンパクト 全長30.5mm、高さ16mm短縮・重さ最大69％減 （0.32kg→0.1kg...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が1,736型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
チューブ内径 φ12（φ10X2）、φ16（φ12X2）
一部型番のみを掲載しています。他の型番については、デジタルカタログをご参照ください。
製品仕様
| チューブ内径 | φ12 （φ10×2） | φ16 （φ12×2） | φ20 （φ16×2） | φ25 （φ20×2） | φ32 （φ25×2） | φ40 （φ32×2） | φ50 （φ40×2） | φ63 （φ45×2） | φ80 （φ56×2） | φ100 （φ71×2） |
|---|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形 | |||||||||
| 使用流体 | 空気 | |||||||||
| 保証耐圧力 | 1.05MPa | |||||||||
| 最局使用圧力 | 0.7MPa | |||||||||
| 最低使用圧力 | 0.15MPa | |||||||||
| 周囲温度および使用流体温度 | +5～60℃ | |||||||||
| 使用ピストン速度 注） | 50～300mm/s | 50～250mm/s | ||||||||
| クッション | 両側ラバークッション | |||||||||
| 給油 | 不要（無給油） | |||||||||
| ストローク長さの許容差 | 0～+1.5mm | |||||||||
注）無負荷での速度です。
規格表
チューブ内径 φ12（φ10X2）、φ16（φ12X2）
一部型番のみを掲載しています。他の型番については、デジタルカタログをご参照ください。
選定サポート情報

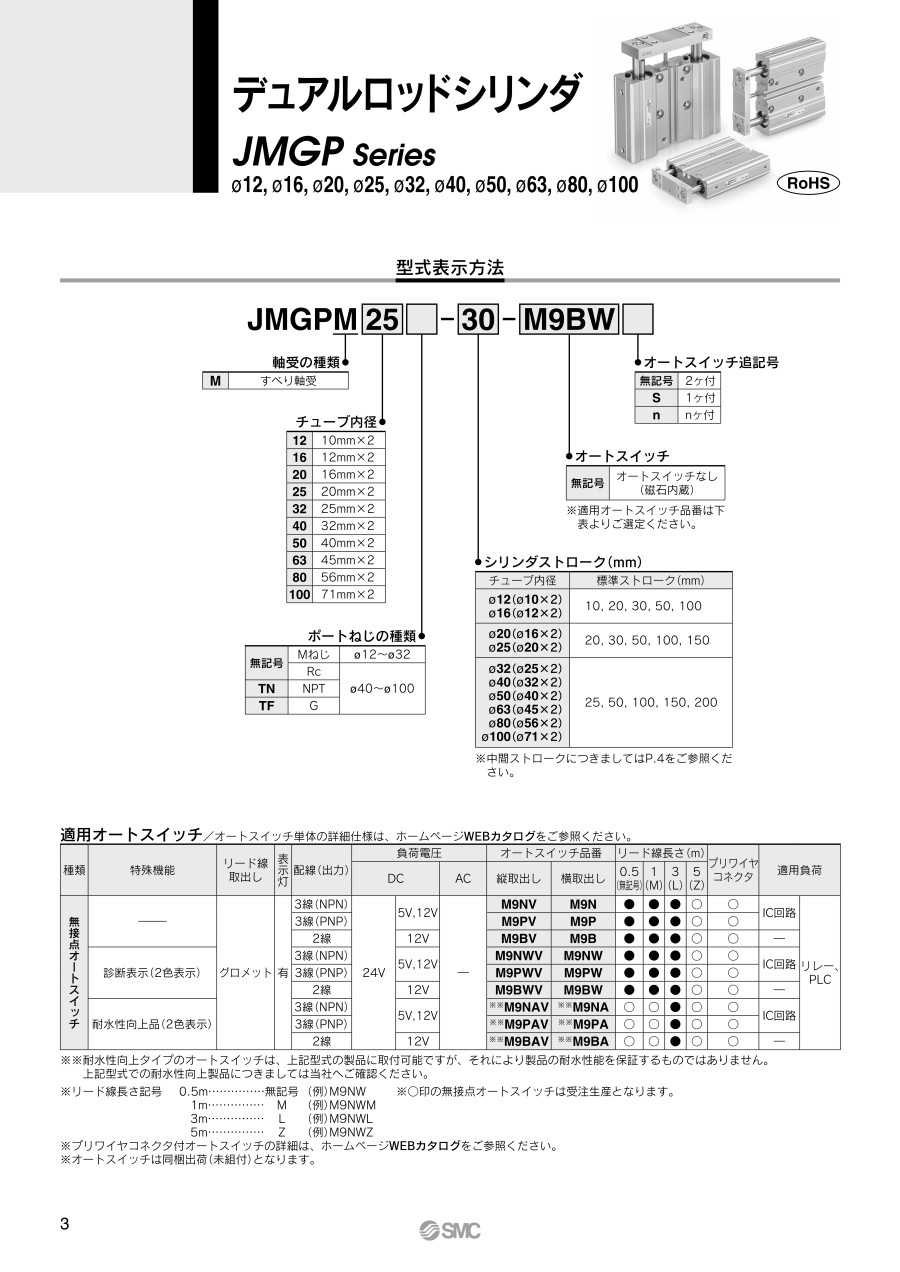

型式表示方法
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,867円 ( 15,254円 ) | 在庫品1日目当日出荷可能 |
28,344円 ( 31,178円 ) | 6日目 |
35,174円 ( 38,691円 ) | 6日目 |
36,215円 ( 39,837円 ) | 6日目 |
36,810円 ( 40,491円 ) | 6日目 |
29,248円 ( 32,173円 ) | 6日目 |
24,960円 ( 27,456円 ) | 6日目 |
17,452円 ( 19,197円 ) | 在庫品1日目当日出荷可能 |
27,757円 ( 30,533円 ) | 6日目 |
24,508円 ( 26,959円 ) | 6日目 |
29,550円 ( 32,505円 ) | 6日目 |
30,455円 ( 33,501円 ) | 6日目 |
29,316円 ( 32,248円 ) | 6日目 |
33,611円 ( 36,972円 ) | 6日目 |
28,138円 ( 30,952円 ) | 6日目 |
35,977円 ( 39,575円 ) | 6日目 |
18,672円 ( 20,539円 ) | 在庫品1日目当日出荷可能 |
33,321円 ( 36,653円 ) | 6日目 |
18,183円 ( 20,001円 ) | 在庫品1日目当日出荷可能 |
28,400円 ( 31,240円 ) | 6日目 |
32,690円 ( 35,959円 ) | 6日目 |
39,861円 ( 43,847円 ) | 6日目 |
27,879円 ( 30,667円 ) | 6日目 |
40,241円 ( 44,265円 ) | 6日目 |
30,002円 ( 33,002円 ) | 6日目 |
21,001円 ( 23,101円 ) | 在庫品1日目当日出荷可能 |
33,687円 ( 37,056円 ) | 6日目 |
28,031円 ( 30,834円 ) | 6日目 |
35,264円 ( 38,790円 ) | 6日目 |
30,908円 ( 33,999円 ) | 6日目 |
33,868円 ( 37,255円 ) | 6日目 |
29,191円 ( 32,110円 ) | 6日目 |
28,646円 ( 31,511円 ) | 6日目 |
29,550円 ( 32,505円 ) | 6日目 |
69,053円 ( 75,958円 ) | 6日目 |
47,550円 ( 52,305円 ) | 19日目 |
32,567円 ( 35,824円 ) | 6日目 |
27,544円 ( 30,298円 ) | 6日目 |
24,651円 ( 27,116円 ) | 6日目 |
29,550円 ( 32,505円 ) | 6日目 |
30,455円 ( 33,501円 ) | 6日目 |
34,378円 ( 37,816円 ) | 6日目 |
18,672円 ( 20,539円 ) | 在庫品1日目当日出荷可能 |
30,002円 ( 33,002円 ) | 6日目 |
29,550円 ( 32,505円 ) | 6日目 |
34,378円 ( 37,816円 ) | 6日目 |
35,446円 ( 38,991円 ) | 6日目 |
34,131円 ( 37,544円 ) | 6日目 |
28,400円 ( 31,240円 ) | 6日目 |
35,693円 ( 39,262円 ) | 6日目 |
34,652円 ( 38,117円 ) | 6日目 |
30,455円 ( 33,501円 ) | 6日目 |
29,550円 ( 32,505円 ) | 6日目 |
27,800円 ( 30,580円 ) | 6日目 |
30,455円 ( 33,501円 ) | 6日目 |
28,516円 ( 31,368円 ) | 6日目 |
13,867円 ( 15,254円 ) | 在庫品1日目当日出荷可能 |
28,796円 ( 31,676円 ) | 6日目 |
32,717円 ( 35,989円 ) | 6日目 |
36,259円 ( 39,885円 ) | 6日目 |
詳細情報
基本情報
【特長】
・コンパクト 全長30.5mm、高さ16mm短縮
・重さ最大69％減 （0.32kg→0.1kg）
・3方向からの取付可能（上面取付、下面取付、底面取付）
・4方向から配管が可能
・搬送ライン等の推力をメインとしたプッシャ、リフターおよびクランプ等に対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
ガイド付薄形シリンダ JMGPシリーズのレビュー
治具部品
4
4.02022/01/19
商社で納期がかかった時に、こちらで在庫があったので購入。
納期が早くて助かります。
0人が参考にしています。
ワークのプッシャ機構に使っています
4
4.02019/12/20
生産用治具付帯部品としてワークのプッシャ機構に使用しています。薄形コンパクトサイズなので、実装スペースの確保が容易であり...もっと読む
0人が参考にしています。
機械の製作
4
4.02019/11/06
作り、動作ともに精度が高く、満足です。チューブの接続口は M3 ネジと特殊です。AS1201F-M3-04 を別途購入し...もっと読む
0人が参考にしています。
装置
4
4.02019/09/22
いろいろな方向から取り付けられるのはいいと思います。もう少し安くなるといいのですが。
0人が参考にしています。
