先端溶接熱電対
- 通常単価(税別)
- 5,576円～9,144円
- 税込単価
- 6,134円～10,058円
通常出荷日：在庫品1日目当日出荷可能
被覆熱電対は各種熱電対をセラミックファイバーで被覆した熱電対で、先端を溶接し一定の長さで末端処理してい...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
熱電対線素線を先端溶接して一定の長さで端末処理していますので、組込みセットしてすぐに使用いただけます。
| 品名 | 素線径(φ) | 仕上外径(mm) | 長さ(mm) | 使用温度 | 被覆色 | 端子 | 商品コード |
| ガラス被覆（Kタイプ） | 0.2 | 0.9x1.3 | 2000 | ～250℃ | 白地 青スパイラル | M4圧着端子付 | TCKG022 |
| ガラス被覆（Tタイプ） | 0.2 | 0.9x1.3 | 2000 | ～150℃ | 白地 茶スパイラル | M4圧着端子付 | TCTG022 |
| フッ素樹脂被覆（Kタイプ） | 0.2 | 0.9x1.4 | 2000 | ～200℃ | 青色 | M4圧着端子付 | TCKT022 |
| フッ素樹脂被覆（Tタイプ） | 0.2 | 0.9x1.4 | 2000 | ～150℃ | 茶色 | M4圧着端子付 | TCTT022 |
| セラミック被覆（Kタイプ） | 0.32 | 1.6x2.4 | 2000 | 常用400℃ 短時間500℃ | 白地 青スパイラル | M4圧着端子付 | KCF0322※ |
| 0.65 | 2.2x3.3 | 2000 | 常用650℃ 短時間850℃ | 白地 青スパイラル | M4圧着端子付 | KCF0652※ |
※使用温度が200℃を超える場合、セラミック被覆先端に巻いているガラステープ（耐熱温度200℃）を剥がして、ご使用ください。
ガラステープは被覆の解れを防止しています。ガラステープを剥がした状態でご使用いただいても、電気的特性に影響はございません。

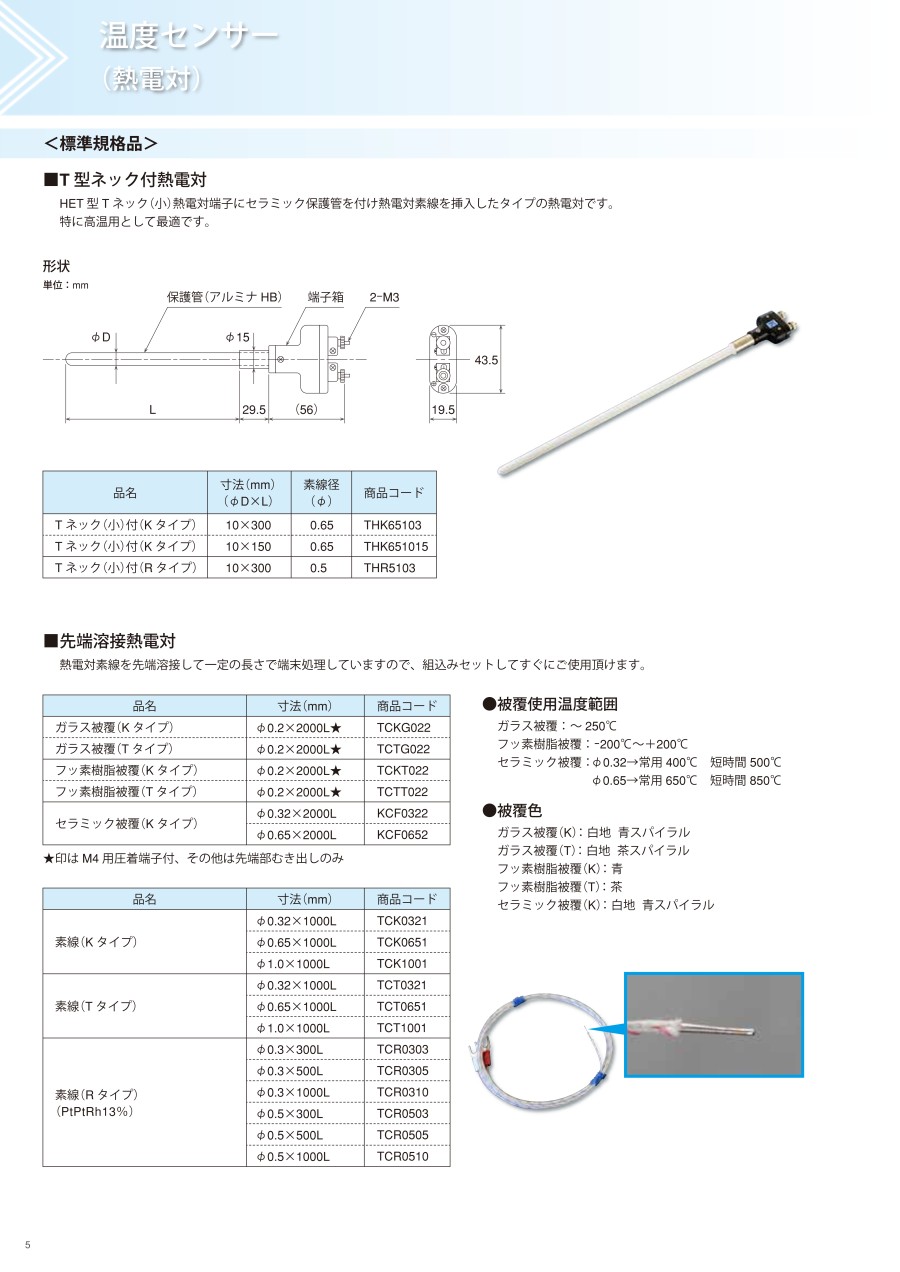

カタログ
先端溶接熱電対のレビュー
はんだ付け温度の事前評価に使用しました
5
5.02023/03/09
製造工程で製品に対してはんだ付けする工程があり、製品にかかる温度測定に使用しました。製品にダメージを与えない領域を確認し...もっと読む
1人が参考にしています。
