未確定：候補が2型番あります。
定格容量(W)
~mm- 3000
- 5000
タイプ
~mm出荷日
- すべて
- 4日以内
板フランジヒーター
- 通常単価(税別)
- 44,451円～45,636円
- 税込単価
- 48,896円～50,200円
通常出荷日：4日目
ヒーター、保護管材質はSUS316L製です。【特長】・ヒーターはJIS規格のフランジを使用しています。...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

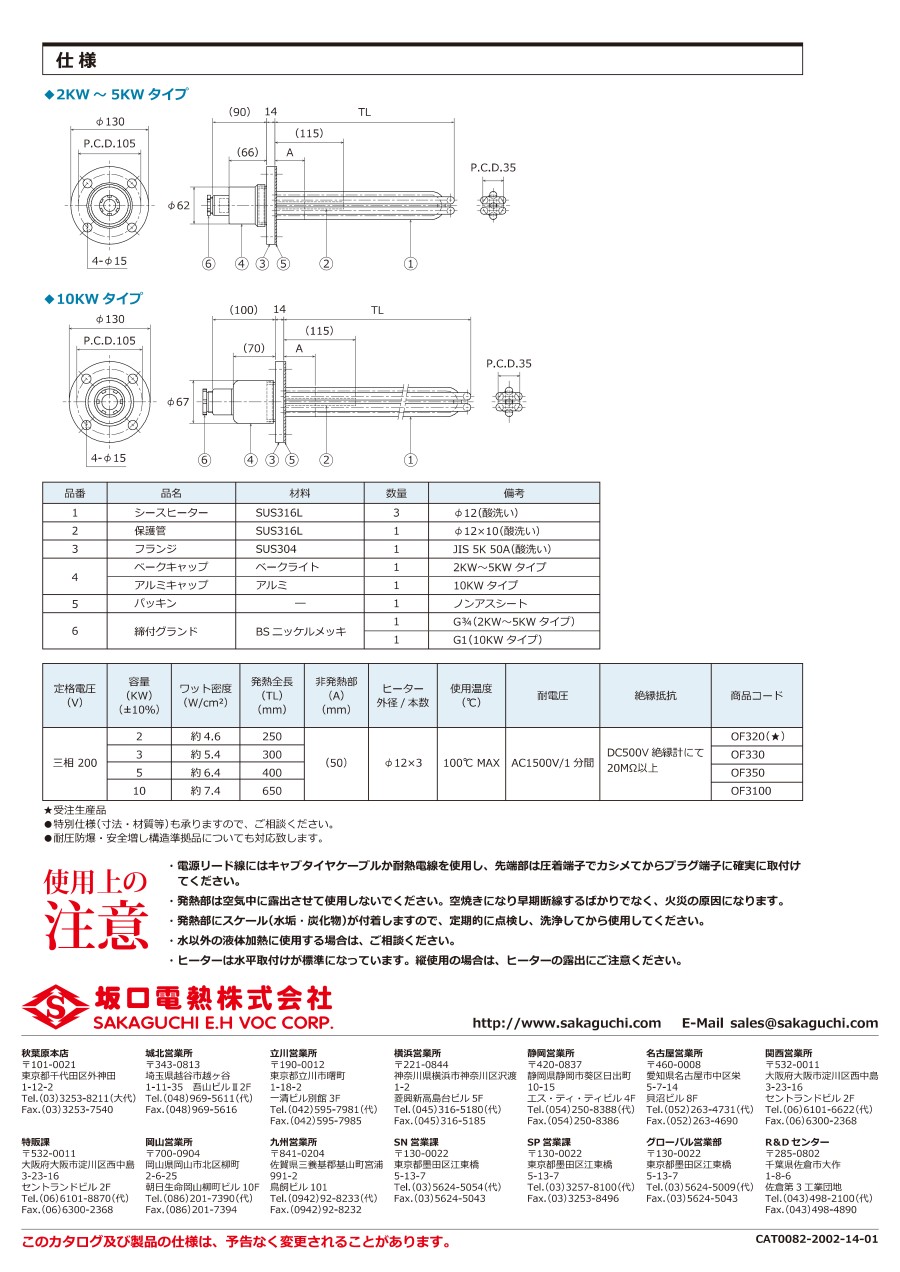

外形図
2KW～5KWタイプ
10KWタイプ
製品仕様
| 定格電庄 （V） | 容量 （KW） （±10%） | ワット密度 （W/cm2） | 発熱全長 （TL） （mm） | 非発熱部 （A） （mm） | ヒーター 外径/本数 | 使用温度 （℃） | 絶縁耐圧 | 絶縁抵抗 | 型番 |
|---|---|---|---|---|---|---|---|---|---|
| 三相200 | 3 | 約5.4 | 300 | （50） | φ12×3 | 100℃MAX | AC1500V/1分間 | DC500V絶縁計にて 20MΩ以上 | OF330 |
| 5 | 約6.4 | 400 | OF350 |
製品構成
| 品番 | 品名 | 材料 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | シースヒーター | SUS316L | 3 | φ12（酸洗い） |
| 2 | 保護管 | SUS316L | 1 | φ12×10（酸洗い） |
| 3 | フランジ | SUS304 | 1 | JIS 5K50A（酸洗い） |
| 4 | ベークキャップ | ベークライト | 1 | 2KW～5KW タイプ |
| アルミキャップ | アルミ | 1 | 10KWタイプ | |
| 5 | パッキン | - | 1 | ノンアスシート |
| 6 | 締付グランド | BSニッケルメッキ | 1 | G3/4（2KW～5KW タイプ） |
| 1 | G1（10KWタイプ） |
詳細情報
基本情報
ヒーター、保護管材質はSUS316L製です。
【特長】
・ヒーターはJIS規格のフランジを使用しています。簡単に装着、組み込むことができます。
・ヒーターはフランジを含めオールステンレス製です。耐食性に優れ、長寿命で水加熱に最適です。
・センサー保護管付ですので、過昇防止、液温の管理が容易で、ヒーターの断線保護にも最適です。
