メカニカル部品技術窓口
補償導線 VG／WHシリーズ
- 通常単価(税別)
- 36,209円～128,399円
- 税込単価
- 39,830円～141,239円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
熱電対のリード線として用いられるものです。【特長】・一般に熱電対は熱起電力特性が熱電対に類似する導線を...
詳細を確認- 1巻きは100ｍになります。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 種類 | 型番 | 公称断面積 （mm2） | 心線精成 素線数/素線径（mm） | 使用熱電対 | 許容差 （μV） | 被覆色（JIS区分2） | ||
|---|---|---|---|---|---|---|---|---|
| 表面被覆 | 極性色 | |||||||
| WX-H ガラス被覆 | WH050 | 0.5 | 7/0.3 | K | ±100 | 青 | 赤+ | 白- |
| WH075 | 0.75 | 30/0.18 | ||||||
| WH125 | 1.25 | 4/0.65 | ||||||
| WH200 | 2.0 | 7/0.65 | ||||||
| VX-G ビニール被覆 | VG050 | 0.5 | 7/0.3 | K | ±100 | 青 | 赤+ | 白- |
| VG075 | 0.75 | 30/0.18 | ||||||
| VG125 | 1.25 | 4/0.65 | ||||||
| VG200 | 2.0 | 7/0.65 | ||||||
1巻きは100ｍになります。
詳細情報
基本情報
熱電対のリード線として用いられるものです。
【特長】
・一般に熱電対は熱起電力特性が熱電対に類似する導線を接続して使用します。
・この導線が補償導線でJISで規定されています。
ご注意
- 1巻きは100ｍになります。

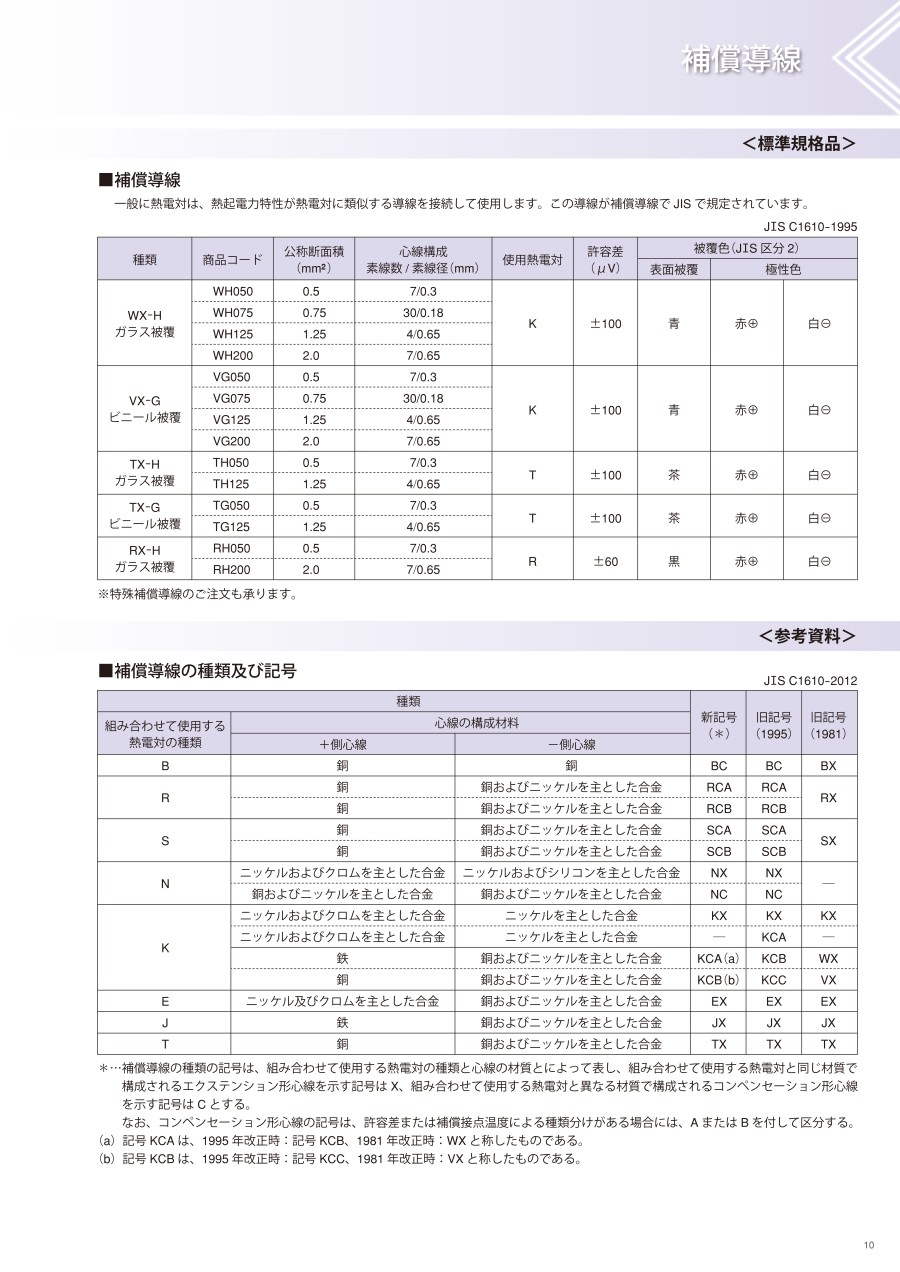

カタログ
