SMC

ふっ素樹脂製管継手ハイパーフィッティング LQ1シリーズスペースセービング用継手

カタログ

通常単価(税別): 1,649円～3,732円

税込単価: 1,814円～4,105円

通常出荷日：3日目～39日目

ナット付製品に使用する場合に不要になるナット（インサートブッシュ）を1つ取除いた製品です。

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ふっ素樹脂製管継手 LQ3シリーズスペースセービングユニオンエルボインチサイズ

通常価格(税別)： 3,509円 (税込価格：3,860円)

通常出荷日：3 日目～

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

使用例

接続例

選定サポート情報

注文例

型番リスト

表示件数

型番

チューブサイズ規格

接続種類

ねじ・管接続種類

ねじ・管分岐接続種類

適用チューブ外径(mm) D(D1)

適用チューブ外径(インチ) D(D1)

適用チューブ内径

(mm)

梱包

ボディサイズ

継手種類

最小発注数量

インチ系	ねじ⇔管	おねじエルボ	-	-	1/4	-	標準梱包 class M5.5相当	2	ユニオンエルボ	1個
メートル系	ねじ⇔管	おねじエルボ	-	6	-	4	標準梱包 class M5.5相当	2	ユニオンエルボ	1個
インチ系	[ねじ⇔管分岐] ねじ⇔管分岐	-	おねじブランチティ	-	1/4	-	標準梱包 class M5.5相当	2	ユニオンティ	1個
メートル系	[ねじ⇔管分岐] ねじ⇔管分岐	-	おねじブランチティ	6	-	4	クリーン梱包 class M3.5相当	2	ユニオンティ	1個
メートル系	[ねじ⇔管分岐] ねじ⇔管分岐	-	おねじブランチティ	10	-	8	クリーン梱包 class M3.5相当	3	ユニオンティ	1個
インチ系	ねじ⇔管	おねじストレート	-	-	1/4	-	クリーン梱包 class M3.5相当	2	ユニオン	1個

通常単価(税別) (税込単価)	通常出荷日

1,754円 ( 1,929円 )	39日目
1,754円 ( 1,929円 )	39日目
3,038円 ( 3,342円 )	39日目
3,074円 ( 3,381円 )	39日目
3,732円 ( 4,105円 )	39日目
1,649円 ( 1,814円 )	3日目

詳細情報

基本情報

基本情報

ナット付製品に使用する場合に不要になるナット（インサートブッシュ）を1つ取除いた製品です。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

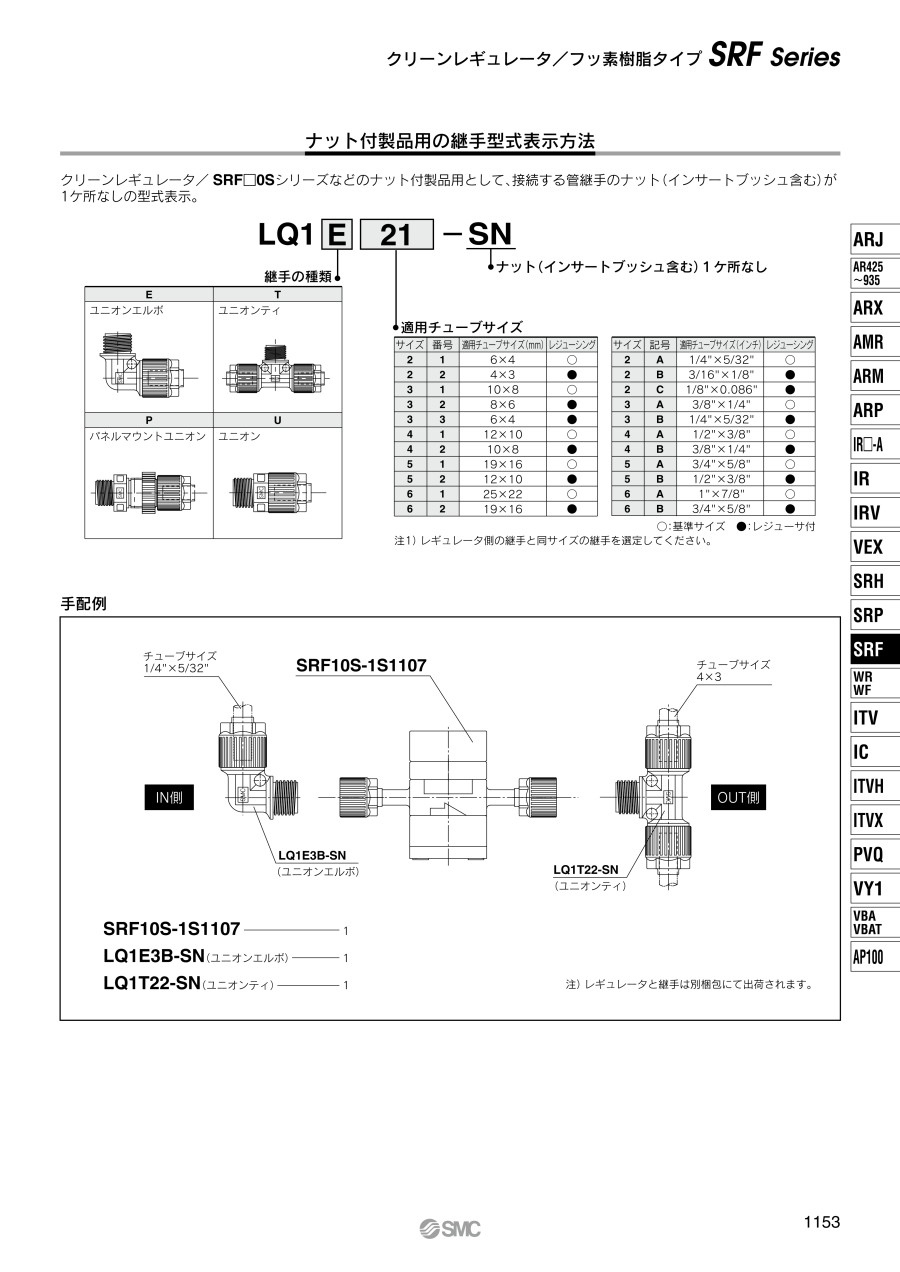

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手ハイパーフィッティング LQ1シリーズスペースセービング用継手のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
