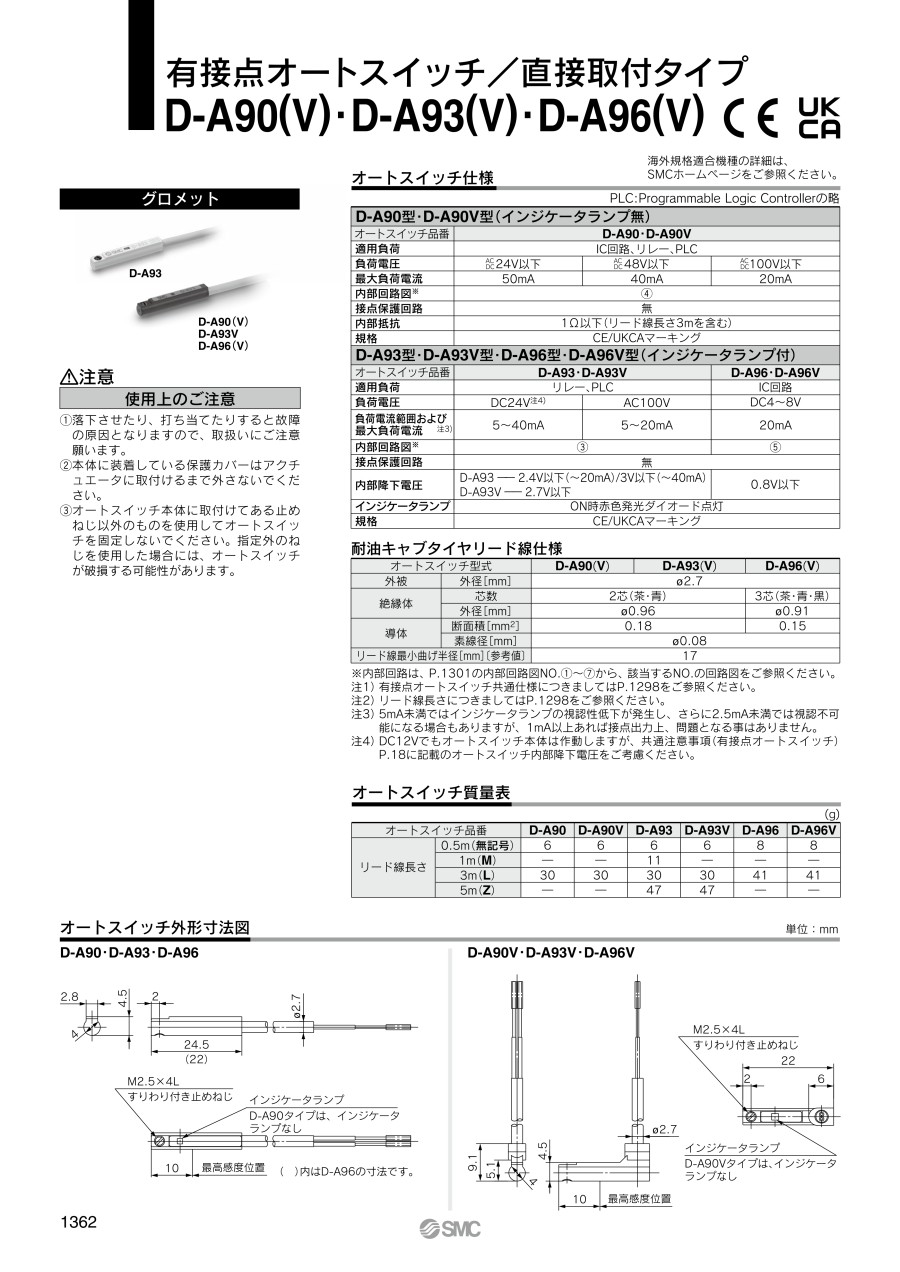

<h3 class="m-h3--wysiwyg">外形図</h3><h4 class="m-h4--wysiwyg">D-A90・D-A93・D-A96</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="有接点オートスイッチ 直接取付タイプ D-A90（V）・D-A93（V）・D-A96（V） D-A90・D-A93・D-A96外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221301173774/221301173774_001_20230801115856.jpg" /></div></div><h4 class="m-h4--wysiwyg">D-A90V・D-A93V・D-A96V</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="有接点オートスイッチ 直接取付タイプ D-A90（V）・D-A93（V）・D-A96（V） D-A90V・D-A93V・D-A96V外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221301173774/221301173774_002_20230801115856.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table" summary="有接点オートスイッチ 直接取付タイプ D-A90（V）・D-A93（V）・D-A96（V） オートスイッチ仕様表"><colgroup><col width="24.3%" /><col width="25.2%" /><col width="25.2%" /><col width="25.2%" /></colgroup><thead><tr><th colspan="4" style="text-align: center;">D-A90型・D-A90V型（インジケータランプ無）</th></tr></thead><tbody><tr><td style="text-align: center;">オートスイッチ品番</td><td colspan="3" style="text-align: center;">D-A90・D-A90V</td></tr><tr><td style="text-align: center;">適用負荷</td><td colspan="3" style="text-align: center;">IC回路、リレー、PLC</td></tr><tr><td style="text-align: center;">負荷電圧</td><td style="text-align: center;">AC・DC&nbsp;24V以下</td><td style="text-align: center;">AC・DC&nbsp;48V以下</td><td style="text-align: center;">AC・DC&nbsp;100V以下</td></tr><tr><td style="text-align: center;">最大負荷電流</td><td style="text-align: center;">50mA</td><td style="text-align: center;">40mA</td><td style="text-align: center;">20mA</td></tr><tr><td style="text-align: center;">接点保護回路</td><td colspan="3" style="text-align: center;">無</td></tr><tr><td style="text-align: center;">内部抵抗</td><td colspan="3" style="text-align: center;">1&Omega;以下（リード線長さ3mを含む）</td></tr><tr><td style="text-align: center;">規格</td><td colspan="3" style="text-align: center;">CEマーキング</td></tr></tbody><thead><tr><th colspan="4" style="text-align: center;">D-A93型・D-A93V型・D-A96型・D-A96V型（インジケータランプ付）</th></tr></thead><tbody><tr><td style="text-align: center;">オートスイッチ品番</td><td colspan="2" style="text-align: center;">D-A93・D-A93V</td><td style="text-align: center;">D-A96・D-A96V</td></tr><tr><td style="text-align: center;">適用負荷</td><td colspan="2" style="text-align: center;">リレー、PLC</td><td style="text-align: center;">IC回路</td></tr><tr><td style="text-align: center;">負荷電圧</td><td style="text-align: center;">DC24V</td><td style="text-align: center;">AC100V</td><td style="text-align: center;">DC4～8V</td></tr><tr><td style="text-align: center;">負荷電流範囲および<br />最大負荷電流<sup>注1）</sup></td><td style="text-align: center;">5～40mA</td><td style="text-align: center;">5～20mA</td><td style="text-align: center;">20mA</td></tr><tr><td style="text-align: center;">接点保護回路</td><td colspan="3" style="text-align: center;">無</td></tr><tr><td style="text-align: center;">内部降下電圧</td><td colspan="2" style="text-align: center;">D-A93:2.4V以下（～20mA）/3V以下（～40mA）<br />D-A93V:2.7V以下</td><td style="text-align: center;">0.8V以下</td></tr><tr><td style="text-align: center;">インジケータランプ</td><td colspan="3" style="text-align: center;">ON時赤色発光ダイオード点灯</td></tr><tr><td style="text-align: center;">規格</td><td colspan="3" style="text-align: center;">CEマーキング</td></tr></tbody></table><p>注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。</p><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table" summary="有接点オートスイッチ 直接取付タイプ D-A90（V）・D-A93（V）・D-A96（V） 耐油キャブタイヤリード線仕様表"><colgroup><col width="23.9%" /><col width="23.9%" /><col width="15%" /><col width="15%" /><col width="22.2%" /></colgroup><tbody><tr><th colspan="2" style="text-align: center;">オートスイッチ型式</th><td style="text-align: center;">D-A90（V）</td><td style="text-align: center;">D-A93（V）</td><td style="text-align: center;">D-A96（V）</td></tr><tr><th style="text-align: center;">外被</th><th style="text-align: center;">外径［mm］</th><td colspan="3" style="text-align: center;">&phi;2.7</td></tr><tr><th rowspan="2" style="text-align: center;">絶縁体</th><th style="text-align: center;">芯数</th><td colspan="2" style="text-align: center;">2芯（茶・青）</td><td style="text-align: center;">3芯（茶・青・黒）</td></tr><tr><th style="text-align: center;">外径［mm］</th><td colspan="2" style="text-align: center;">&phi;0.96</td><td style="text-align: center;">&phi;0.91</td></tr><tr><th rowspan="2" style="text-align: center;">導体</th><th style="text-align: center;">断面積［mm<sup>2</sup>］</th><td colspan="2" style="text-align: center;">0.18</td><td style="text-align: center;">0.15</td></tr><tr><th style="text-align: center;">素線径［mm］</th><td colspan="3" style="text-align: center;">&phi;0.08</td></tr><tr><th colspan="2" style="text-align: center;">リード線最小曲げ半径［mm］〔参考値〕</th><td colspan="3" style="text-align: center;">17</td></tr></tbody></table>
