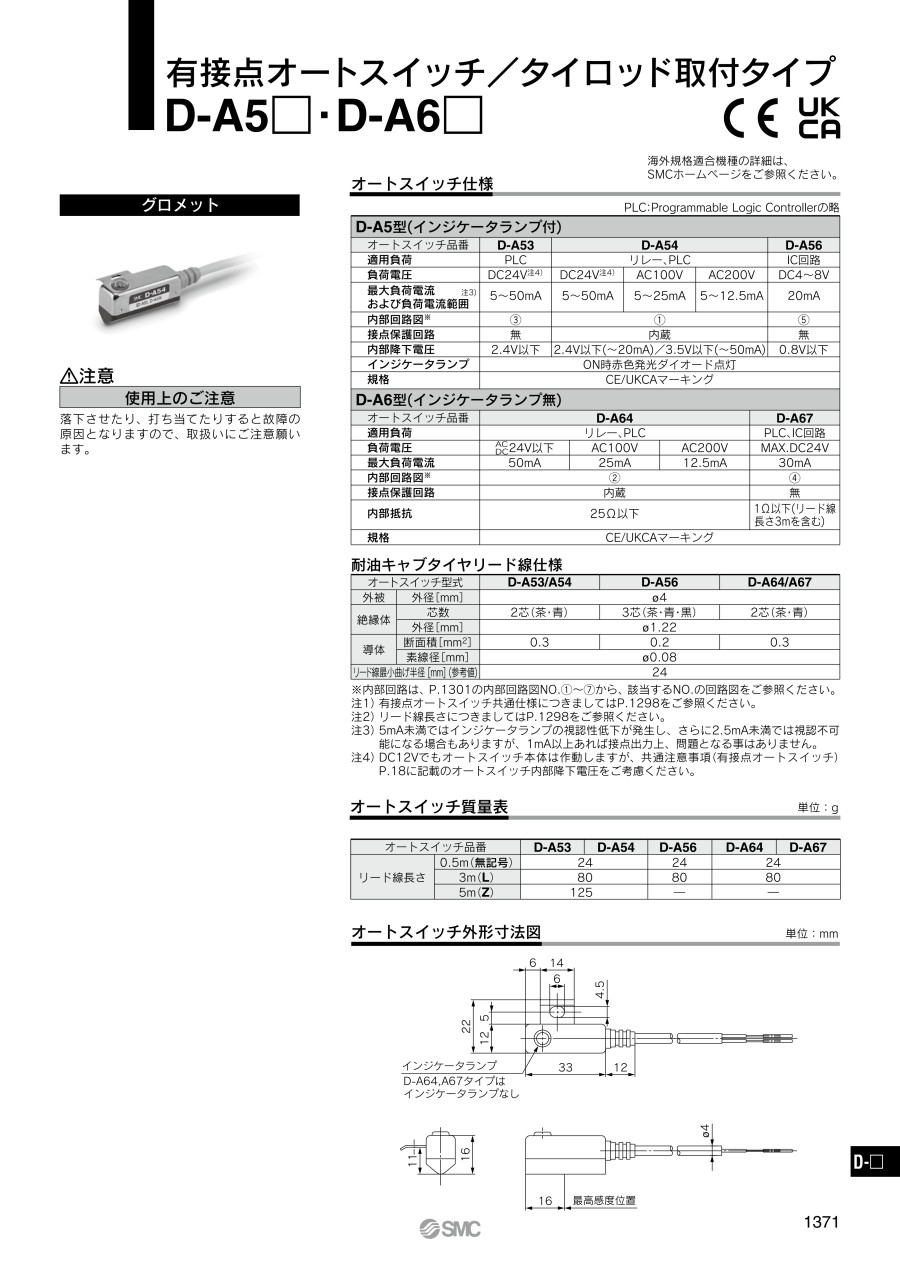

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="有接点オートスイッチ タイロッド取付タイプ D-A5□・D-A6□ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221301173684/221301173684_001_20230801115856.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table" summary="有接点オートスイッチ タイロッド取付タイプ D-A5□・D-A6□ オートスイッチ仕様表"><colgroup><col width="25.8%" /><col width="6.2%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="4.1%" /><col width="22.8%" /></colgroup><thead><tr><th colspan="14" style="text-align: center;">D-A5型（インジケータランプ付）</th></tr></thead><tbody><tr><td style="text-align: center;">オートスイッチ品番</td><td colspan="3" style="text-align: center;">D-A53</td><td colspan="9" style="text-align: center;">D-A54</td><td style="text-align: center;">D-A56</td></tr><tr><td style="text-align: center;">適用負荷</td><td colspan="3" style="text-align: center;">PLC</td><td colspan="9" style="text-align: center;">リレー、PLC</td><td style="text-align: center;">IC回路</td></tr><tr><td style="text-align: center;">負荷電圧</td><td colspan="3" style="text-align: center;">DC24V</td><td colspan="3" style="text-align: center;">DC24V</td><td colspan="3" style="text-align: center;">AC100V</td><td colspan="3" style="text-align: center;">AC200V</td><td style="text-align: center;">DC4～8V</td></tr><tr><td style="text-align: center;">最大負荷電流および負荷電流範囲<sup>注1）</sup></td><td colspan="3" style="text-align: center;">5～50mA</td><td colspan="3" style="text-align: center;">5～50mA</td><td colspan="3" style="text-align: center;">5～25mA</td><td colspan="3" style="text-align: center;">5～12.5mA</td><td style="text-align: center;">20mA</td></tr><tr><td style="text-align: center;">接点保護回路</td><td colspan="3" style="text-align: center;">無</td><td colspan="9" style="text-align: center;">内蔵</td><td style="text-align: center;">無</td></tr><tr><td style="text-align: center;">内部降下電圧</td><td colspan="3" style="text-align: center;">2.4V以下</td><td colspan="9" style="text-align: center;">2.4V以下（～20mA）/3.5V以下（～50mA）</td><td style="text-align: center;">0.8V以下</td></tr><tr><td style="text-align: center;">インジケータランプ</td><td colspan="13" style="text-align: center;">ON時赤色発光ダイオード点灯</td></tr><tr><td style="text-align: center;">規格</td><td colspan="13" style="text-align: center;">CEマーキング</td></tr></tbody><thead><tr><th colspan="14" style="text-align: center;">D-A6型（インジケータランプ無）</th></tr></thead><tbody><tr><td style="text-align: center;">オートスイッチ品番</td><td colspan="12" style="text-align: center;">D-A64</td><td style="text-align: center;">D-A67</td></tr><tr><td style="text-align: center;">適用負荷</td><td colspan="12" style="text-align: center;">リレー、PLC</td><td style="text-align: center;">PLC、IC回路</td></tr><tr><td style="text-align: center;">負荷電圧</td><td colspan="4" style="text-align: center;">AC・DC&nbsp;24V以下</td><td colspan="4" style="text-align: center;">AC100V</td><td colspan="4" style="text-align: center;">AC200V</td><td style="text-align: center;">MAX.DC24V</td></tr><tr><td style="text-align: center;">最大負荷電流</td><td colspan="4" style="text-align: center;">50mA</td><td colspan="4" style="text-align: center;">25mA</td><td colspan="4" style="text-align: center;">12.5mA</td><td style="text-align: center;">30mA</td></tr><tr><td style="text-align: center;">接点保護回路</td><td colspan="12" style="text-align: center;">内蔵</td><td style="text-align: center;">無</td></tr><tr><td style="text-align: center;">内部抵抗</td><td colspan="12" style="text-align: center;">25&Omega;以下</td><td style="text-align: center;">1&Omega;以下（リード線長さ3mを含む）</td></tr><tr><td style="text-align: center;">規格</td><td colspan="13" style="text-align: center;">CEマーキング</td></tr></tbody></table><p>注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。</p><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table" summary="有接点オートスイッチ タイロッド取付タイプ D-A5□・D-A6□ 耐油キャブタイヤリード線仕様表"><colgroup><col width="23.2%" /><col width="23.2%" /><col width="16%" /><col width="21.6%" /><col width="16%" /></colgroup><tbody><tr><th colspan="2" style="text-align: center;">オートスイッチ型式</th><td style="text-align: center;">D-A53/A54</td><td style="text-align: center;">D-A56</td><td style="text-align: center;">D-A64/A67</td></tr><tr><th style="text-align: center;">外被</th><th style="text-align: center;">外径［mm］</th><td colspan="3" style="text-align: center;">&phi;4</td></tr><tr><th rowspan="2" style="text-align: center;">絶縁体</th><th style="text-align: center;">芯数</th><td style="text-align: center;">2芯（茶・青）</td><td style="text-align: center;">3芯（茶・青・黒）</td><td style="text-align: center;">2芯（茶・青）</td></tr><tr><th style="text-align: center;">外径［mm］</th><td colspan="3" style="text-align: center;">&phi;1.22</td></tr><tr><th rowspan="2" style="text-align: center;">導体</th><th style="text-align: center;">断面積［mm<sup>2</sup>］</th><td style="text-align: center;">0.3</td><td style="text-align: center;">0.2</td><td style="text-align: center;">0.3</td></tr><tr><th style="text-align: center;">素線径［mm］</th><td colspan="3" style="text-align: center;">&phi;0.08</td></tr><tr><th colspan="2" style="text-align: center;">リード線最小曲げ半径［mm］（参考値）</th><td colspan="3" style="text-align: center;">24</td></tr></tbody></table>
