3色表示 塩化ビニル製配管対応デジタルフロースイッチ PF3Wシリーズ
未確定：候補が100型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
表示一体型：PF3W711-U25
分離型センサ部：PF3W511-U25
表示一体型：PF3W721-U30
分離型センサ部：PF3W521-U30
製品仕様
製品仕様（表示一体型）
| 型式 | PF3W711 | PF3W721 | |
| 適用流体 | 水およびエチレングリコール水溶液（ただし、粘度3mPa・s （3cP）以下） 注1） | ||
| 検出方式 | カルマン渦式 | ||
| 定格流量範囲 | 10～100L/min | 30～250L/min | |
| 表示流量範囲 | 7～140L/min （7L/min未満は0と表示） | 20～350L/min （20L/min未満は0と表示） | |
| 設定流量範囲 | 7～140L/min | 20～350L/min | |
| 設定最小単位 | 1L/min | 2L/min | |
| 積算パルスの換算値 | 1L/pulse | 2L/pulse | |
| 使用流体温度 | 0～70℃（凍結および結露なきこと） | ||
| 表示単位 | 瞬時流量L/min、積算流量L 表示更新周期5回/秒 | ||
| 精度 | 表示値：±3%F.S.、アナログ出力：±3%F.S. | ||
| 繰返し精度 | ±2%F.S. 注2） | ||
| 温度特性 | ±5%F.S.（25℃基準） | ||
| 使用圧力範囲 注3） | 0～1MPa | ||
| 耐圧力 注3） | 1MPa | ||
| 圧力損失 | 最大流量時45kPa以下 | ||
| 積算流量範囲 注4） | 999999999L 1L刻み | ||
| スイッチ出力 | NPNまたはPNPオープンコレクタ出力 | ||
| 最大負荷電流 | 80mA | ||
| 最大印加電圧 | DC28V | ||
| 内部降下電圧 | NPN：1V以下（負荷電流80mA時） PNP：1.5V以下（負荷電流80mA時） | ||
| 応答時間 注2）注5） | 0.5s/1s/2s | ||
| 出力保護 | 短絡保護 | ||
| 出力モード｜流量 | ヒステリシスモード、ウインドコンパレータモード、積算出力モード、積算パルス出力モードより選択 | ||
| アナログ出力 | 応答時間 注6） | 0.5s/1s/2s （スイッチ出力と連動します） | |
| 電圧出力 | 出力電圧：1～5V 出力インピーダンス：1kΩ | ||
| 電流出力 | 出力電流：4～20mA 最大負荷インピーダンス：DC12Vでは300Ω、DC24Vでは600Ω | ||
| 応差 | 可変 | ||
| 外部入力 | 無電圧入力：0.4V以下（有接点または無接点）、入力30ms以上 | ||
| 表示方式 | 2画面表示（上4桁7セグメント、2色表示 赤/緑、下6桁11セグメント 白） | ||
| 動作表示灯 | 出力1、出力2：橙 | ||
| 電源電圧 | DC12～24V±10% | ||
| 消費電流 | 50mA以下 | ||
| 耐環境 | 保護構造 | IP65 | |
| 使用温度範囲 | 0～50℃（凍結および結露なきこと） | ||
| 使用湿度範囲 | 動作時、保存時：35～85%R.H.（結露なきこと） | ||
| 耐電圧 | AC1000V 1分間 充電部一括と筺体間 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筺体間 | ||
| 認証・規格など | CE/UKCAマーキング、UL（CSA） | ||
| 接液部材質 注7） | PPS、FKM、CPVC ノングリース仕様 | ||
| 配管口径 注8） | 25A | 30A | |
| 質量 | コネクタ・リード線なし | 285g | 340g |
| コネクタ・リード線あり | 370g | 425g | |
水漏れが発生する恐れがありますのでご注意ください。
注1）接液部を腐食しない流体で粘度が3mPa・s［3cP］以下であれば測定可能です。
注2）スイッチ出力の応答時間0.5sを選択した場合、繰返し精度は±3%F.S.になります。
注3）流体温度により使用圧力範囲、耐圧力が変化します。下記のグラフをご参照ください。
注4）電源OFFでクリアします。保持機能を選択することが可能です。 （2分間隔もしくは5分間隔で選択可能）5分間隔を選択した場合、
記憶素子（電子部品）の寿命100万回（24時間通電の場合、5分×100万回＝500万分＝約9.5年）が限度となりますので、保持機能を使用する場合は、
使用条件から寿命を計算し寿命の範囲内でご使用ください。
注5）ステップ入力に対して設定値を90%値にした場合の応答時間です。
注6）ステップ入力に対して90%の値に達するまでの応答時間です。
注7）詳細は構造図をご参照ください。
注8）配管径や配管流路が絞られると、仕様を満足しない場合があります。
注9）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
製品仕様（分離型センサ部）
| 型式 | PF3W511 | PF3W521 | |
| 適用流体 | 水およびエチレングリコール水溶液（ただし、粘度3mPa・s （3cP）以下） 注1） | ||
| 検出方式 | カルマン渦式 | ||
| 定格流量範囲 | 10～100L/min | 30～250L/min | |
| 使用流体温度 | 0～70℃（凍結および結露なきこと） | ||
| 精度 | ±3%F.S. | ||
| 繰返し精度 | ±2%F.S. | ||
| 温度特性 | ±5%F.S.（25℃基準） | ||
| 使用圧力範囲 注2） | 0～1MPa 注2） | ||
| 耐圧力 注2） | 1MPa | ||
| 圧力損失 | 最大流量時45kPa以下 | ||
| アナログ出力 | 応答時間 注3） | 1s | |
| 電圧出力 | 出力電圧：1～5V 出力インピーダンス：1kΩ | ||
| 電流出力 | 出力電流：4～20mA 最大負荷インピーダンス：DC12Vでは300Ω、DC24Vでは600Ω | ||
| 動作表示灯 | 電源確認用、流量インジケータ（流量に応じて点滅速度が変化）、その他エラー表示 | ||
| 電源電圧 | DC12～24V±10% | ||
| 消費電流 | 30mA以下 | ||
| 耐環境 | 保護構造 | IP65 | |
| 使用温度範囲 | 0～50℃（凍結および結露なきこと） | ||
| 使用湿度範囲 | 動作時、保存時：35～85%R.H.（結露なきこと） | ||
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筐体間 | ||
| 認証、規格など | CE/UKCAマーキング、UL （CSA） | ||
| 接液部材質 注4） | PPS、FKM、CPVC ノングリース仕様 | ||
| 配管口径 注5） | 25A | 30A | |
| 質量 | コネクタ付リード線なし | 270g | 325g |
| コネクタ付リード線あり | 355g | 410g | |
注2）流体温度により使用圧力範囲、耐圧力が変化します。下記のグラフをご参照ください。
注3）ステップ入力に対して90%の値に達するまでの応答時間です。
注4）詳細は構造図をご参照ください。
注5）配管径や配管流路が絞られると、仕様を満足しない場合があります。
注6）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
流量特性（圧力損失）
PF3W711/511 | PF3W721/521 |
接流体部構造図
 |
構成部品
交換部品| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | PVCチューブ | CPVC | |
| 2 | パッキン | FKM | |
| 3 | ボディ | PPS | |
| 4 | センサ | PPS |
| 番号 | 名称 | 品番 | 数量 |
|---|---|---|---|
| 1 | PVCチューブ（25A） | ZS-40-U25 | 1 |
| PVCチューブ（30A） | ZS-40-U30 | 1 | |
| 5 | 25A押え板金（M5×80 六角穴付ボルト2本付） | ZS-40-U25-A | 1 |
| 30A押え板金（M5×65 六角穴付ボルト2本付） | ZS-40-U30-A | 1 |

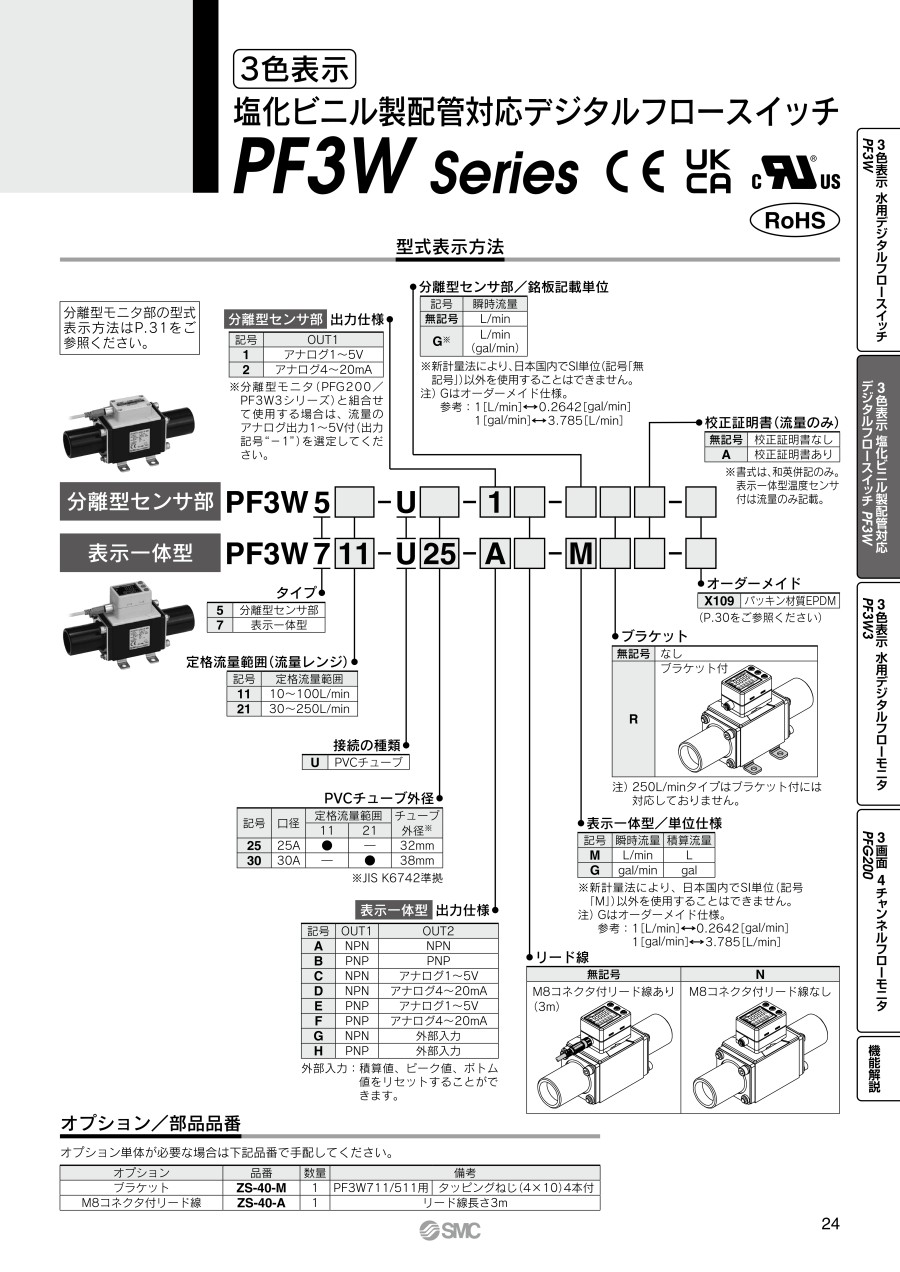

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,855円 ( 27,341円 ) | 6日目 |
26,508円 ( 29,159円 ) | 19日目 |
24,899円 ( 27,389円 ) | 19日目 |
24,899円 ( 27,389円 ) | 19日目 |
25,771円 ( 28,348円 ) | 19日目 |
27,203円 ( 29,923円 ) | 19日目 |
25,750円 ( 28,325円 ) | 19日目 |
29,097円 ( 32,007円 ) | 19日目 |
28,768円 ( 31,645円 ) | 19日目 |
29,955円 ( 32,951円 ) | 19日目 |
32,873円 ( 36,160円 ) | 19日目 |
24,204円 ( 26,624円 ) | 6日目 |
26,508円 ( 29,159円 ) | 19日目 |
24,899円 ( 27,389円 ) | 19日目 |
24,899円 ( 27,389円 ) | 19日目 |
27,203円 ( 29,923円 ) | 19日目 |
25,076円 ( 27,584円 ) | 19日目 |
22,643円 ( 24,907円 ) | 19日目 |
28,768円 ( 31,645円 ) | 19日目 |
25,642円 ( 28,206円 ) | 19日目 |
39,589円 ( 43,548円 ) | 19日目 |
47,120円 ( 51,832円 ) | 19日目 |
38,027円 ( 41,830円 ) | 19日目 |
39,589円 ( 43,548円 ) | 19日目 |
41,891円 ( 46,080円 ) | 19日目 |
41,065円 ( 45,172円 ) | 19日目 |
42,700円 ( 46,970円 ) | 19日目 |
42,669円 ( 46,936円 ) | 19日目 |
43,436円 ( 47,780円 ) | 19日目 |
37,155円 ( 40,871円 ) | 19日目 |
38,027円 ( 41,830円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
37,850円 ( 41,635円 ) | 19日目 |
38,723円 ( 42,595円 ) | 19日目 |
40,153円 ( 44,168円 ) | 19日目 |
35,593円 ( 39,152円 ) | 19日目 |
36,289円 ( 39,918円 ) | 19日目 |
37,155円 ( 40,871円 ) | 19日目 |
37,850円 ( 41,635円 ) | 19日目 |
45,023円 ( 49,525円 ) | 19日目 |
35,593円 ( 39,152円 ) | 19日目 |
48,664円 ( 53,530円 ) | 19日目 |
36,289円 ( 39,918円 ) | 19日目 |
38,154円 ( 41,969円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
38,868円 ( 42,755円 ) | 19日目 |
38,723円 ( 42,595円 ) | 19日目 |
40,153円 ( 44,168円 ) | 19日目 |
40,996円 ( 45,096円 ) | 19日目 |
37,897円 ( 41,687円 ) | 19日目 |
37,155円 ( 40,871円 ) | 19日目 |
37,155円 ( 40,871円 ) | 19日目 |
40,001円 ( 44,001円 ) | 3日目 |
38,027円 ( 41,830円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
40,330円 ( 44,363円 ) | 19日目 |
38,868円 ( 42,755円 ) | 19日目 |
39,765円 ( 43,742円 ) | 19日目 |
40,153円 ( 44,168円 ) | 19日目 |
46,001円 ( 50,601円 ) | 19日目 |
詳細情報
基本情報
【特長】
・3画面4チャンネルフローモニタ PFG200 Series対応（PF3W5分離型センサ・アナログ出力1～5Vのみ）
・適応流体：脱イオン水（純水）、薬液、エチレングリコール水溶液（粘度3mPa・s〔3cP〕以下）等
・3色表示・2画面表示の流量センサ（PF3W7表示一体型のみ）
・IP65対応、ノングリース仕様
・使用流体温度0～70℃（凍結および結露なきこと）
・PVCチューブ外径：25A、30A
3色表示 塩化ビニル製配管対応デジタルフロースイッチ PF3Wシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QPF□シリーズで水以外の流体（液体）は使用可能ですか？
A
標準品については、以下シリーズで、適用流体が液体となります。
PF3Wシリーズ・・・エチレングリコール水溶液（粘度・濃度・温度に制限があります）
PF2Dシリーズ・・・純水及びテフロンを腐食・浸透しない液体（カタログの適用流体を参照ください）
LFEシリーズ・・・接液部材質を腐食させない流体（カタログの適用流体を参照ください）
PF3Wシリーズ・・・エチレングリコール水溶液（粘度・濃度・温度に制限があります）
PF2Dシリーズ・・・純水及びテフロンを腐食・浸透しない液体（カタログの適用流体を参照ください）
LFEシリーズ・・・接液部材質を腐食させない流体（カタログの適用流体を参照ください）
QPF□シリーズのIN側の直管長を、どの程度とれば良いか？
A
仕様の精度を維持するために、IN側に下記の直管長を設けてください。
IN側の配管サイズを急激に変えるような配管はしないでください。
PF2A/PF2W/PF2D → 配管口径の８倍以上の直管長
LFE → 配管口径の５倍以上の直管長
PFMB/PFMC/PF3W704・720・740・504・520・540 → ８cm以上の直管長
PF3W711・511・塩ビ配管 → １１cm以上の直管長
PF3W721・521 → ２cm以上の直管長
IN側の配管サイズを急激に変えるような配管はしないでください。
PF2A/PF2W/PF2D → 配管口径の８倍以上の直管長
LFE → 配管口径の５倍以上の直管長
PFMB/PFMC/PF3W704・720・740・504・520・540 → ８cm以上の直管長
PF3W711・511・塩ビ配管 → １１cm以上の直管長
PF3W721・521 → ２cm以上の直管長
