低速薄形ロータリアクチュエータ ラックピニオンタイプ CRQ2Xシリーズ

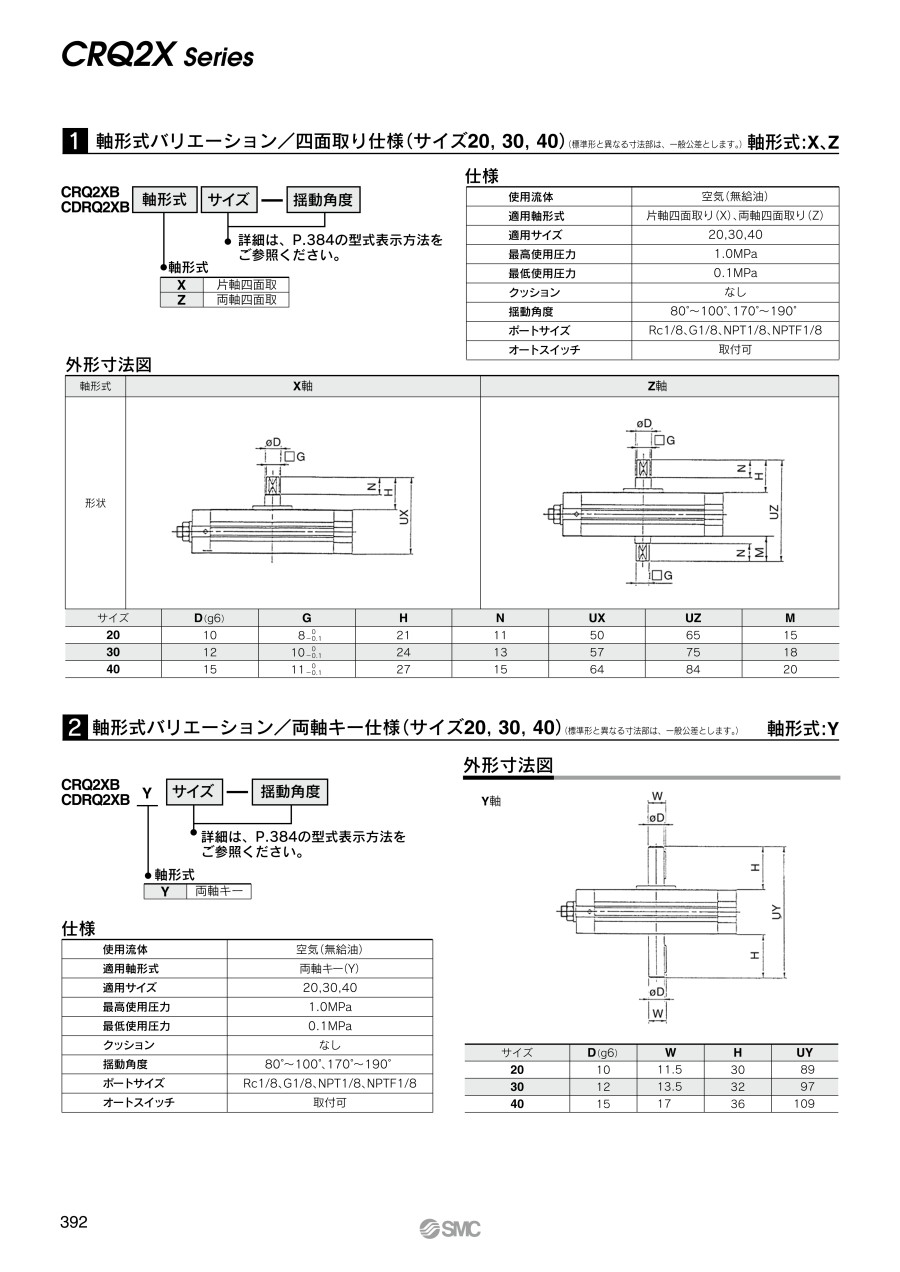

外形図

単位：mm

サイズ10、15

サイズ20、30、40

製品仕様

JIS記号

サイズ	10	15	20	30	40
使用流体	空気（無給油）
最高使用圧力	0.7MPa		1MPa
最低使用圧力	0.15MPa		0.1MPa
周囲温度および使用流体温度	0～60℃（ただし、凍結なきこと）
クッション	なし
角度調整範囲	各揺動端±5°
揺動角度	80°～100°, 170°～190°
ポートサイズ	M5×0.8		Rc1/8, G1/8, NPT1/8, NPTF1/8
出力N・m※	0.30	0.75	1.8	3.1	5.3

※使用圧力0.5MPa時の出力を示します。詳細はカタログをご参照ください。

揺動範囲

• 矢印側のポートより加圧しますと、シャフトは時計方向に動く。

揺動角度：90°の場合

揺動角度：180°の場合

構造

【サイズ10、15】

標準形

オートスイッチ付き

• （1）本体：アルミニウム合金
• （2）カバー：アルミニウム合金
• （3）プレート：アルミニウム合金
• （4）エンドカバー：アルミニウム合金
• （5）ピストン：ステンレス
• （6）サイズ：10、15（シャフト）：ステンレス／サイズ：20、30、40（シャフト）：クロムモリブデン鋼
• （7）パッキン押エ：アルミニウム合金
• （8）ベアリング押エ：アルミニウム合金
• （9）ウエアリング：樹脂
• （10）六角穴付きボルト：ステンレス
• （11）サイズ：10、15（六角ナット）：鋼線／サイズ：20、30、40（小型六角ナット）：鋼線

【サイズ20、30、40】

標準形

オートスイッチ付き

• （12）十字穴付0番ナベ小ねじ：鋼線
• （13）サイズ：10、15（十字穴付0番ナベ小ねじ）／サイズ：20、30、40（十字穴付ナベ小ねじ）：鋼線
• （14）六角穴付き止めねじ：クロムモリブデン鋼
• （15）ベアリング：軸受鋼
• （16）サイズ：20、30、40のみ（平行キー）：炭素鋼
• （17）サイズ：20、30、40のみ（鋼球）：ステンレス
• （18）CS型止め輪：ステンレス
• （19）パッキン：NBR
• （20）ガスケット：NBR
• （21）ピストンパッキン：NBR
• （22）シールワッシャ：NBR
• （23）オートスイッチ付きのみ（磁石）：-

規格表

単位：mm

※AU寸法は調節部のため出荷状態を示した寸法ではありません。

※AU寸法は調節部のため出荷状態を示した寸法ではありません。

※Rc1/8以外に、G1/8、NPT1/8、NPTF1/8も選択可能です。
S：上段90°、下段180°

注意・禁止事項

• ※ 重力に反して負荷を持ち上げる（下げる）等、動作中に負荷変動がある用途では速度変化が生じます。
• ※ 本製品は、低速揺動中の安定動作を目的としたものです。動作始点および終点での衝撃を緩和する機能はありません。
• ※ 作動条件により揺動端付近において速度変化が生じる場合があります。（この現象は外部ストッパの設置により回避することができます。）
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
