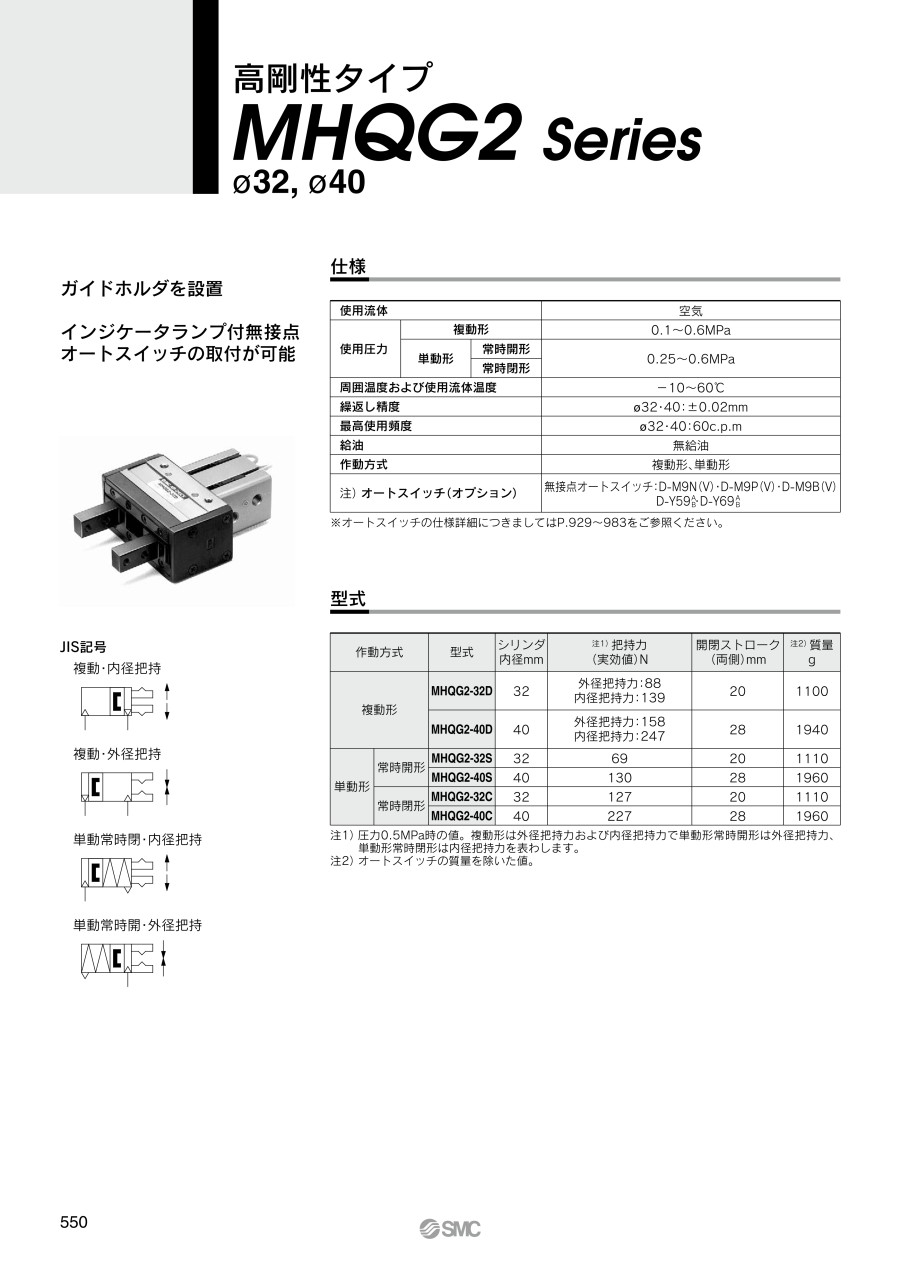

平行開閉形エアチャック 高剛性タイプ MHQG2シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
JIS記号
複動・内径把持のJIS記号
複動・外径把持のJIS記号
単動常時閉・内径把持のJIS記号
単動常時開・外径把持のJIS記号
仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力 | 複動形 | 0.1～0.6MPa | |
| 単動形 | 常時開形 | 0.25～0.6MPa | |
| 常時閉形 | |||
| 周囲温度および使用流体温度 | -10～+60℃ | ||
| 繰返し精度 | φ32（直径32mm）・40（直径40mm）：±0.02mm | ||
| 最高使用頻度 | φ32（直径32mm）・40（直径40mm）：60c.p.m | ||
| 給油 | 無給油 | ||
| 作動方式 | 複動形、単動形 | ||
| 注）オートスイッチ（オプション） | 無接点オートスイッチ：D-M9N（V）・D-M9P（V）・D-M9B（V） D-Y59A/B・D-Y69A/B | ||
※ オートスイッチの仕様詳細につきましてはカタログをご参照ください。
型番
| 作動方式 | 型式 | シリンダ内径 mm | 注1）把持力 （実効値）N | 開閉ストローク （両側）mm | 注2）質量 g | |
|---|---|---|---|---|---|---|
| 複動形 | MHQG2-32D | 32 | 外径把持力：88 内径把持力：139 | 20 | 1,100 | |
| MHQG2-40D | 40 | 外径把持力：158 内径把持力：247 | 28 | 1,940 | ||
| 単動形 | 常時開形 | MHQG2-32S | 32 | 69 | 20 | 1,110 |
| MHQG2-40S | 40 | 130 | 28 | 1,960 | ||
| 常時閉形 | MHQG2-32C | 32 | 127 | 20 | 1,110 | |
| MHQG2-40C | 40 | 227 | 28 | 1,960 | ||
注1）圧力0.5MPa時の値。複動形は外径把持力および内径把持力で単動形常時開形は外径把持力、単動形常時閉形は内径把持力を表わします。
注2）オートスイッチの質量を除いた値。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
46,636円 ( 51,300円 ) | 19日目 |
44,938円 ( 49,432円 ) | 19日目 |
45,473円 ( 50,020円 ) | 19日目 |
46,187円 ( 50,806円 ) | 19日目 |
45,739円 ( 50,313円 ) | 19日目 |
46,275円 ( 50,903円 ) | 19日目 |
45,651円 ( 50,216円 ) | 19日目 |
46,187円 ( 50,806円 ) | 19日目 |
43,286円 ( 47,615円 ) | 19日目 |
46,275円 ( 50,903円 ) | 19日目 |
45,651円 ( 50,216円 ) | 19日目 |
46,187円 ( 50,806円 ) | 19日目 |
42,340円 ( 46,574円 ) | 6日目 |
44,842円 ( 49,326円 ) | 19日目 |
80,889円 ( 88,978円 ) | 19日目 |
81,852円 ( 90,037円 ) | 19日目 |
89,237円 ( 98,161円 ) | 19日目 |
76,796円 ( 84,476円 ) | 19日目 |
82,172円 ( 90,389円 ) | 19日目 |
83,137円 ( 91,451円 ) | 19日目 |
84,100円 ( 92,510円 ) | 19日目 |
81,209円 ( 89,330円 ) | 19日目 |
82,172円 ( 90,389円 ) | 19日目 |
82,172円 ( 90,389円 ) | 19日目 |
82,331円 ( 90,564円 ) | 19日目 |
83,295円 ( 91,625円 ) | 19日目 |
88,604円 ( 97,464円 ) | 19日目 |
78,002円 ( 85,802円 ) | 19日目 |
77,517円 ( 85,269円 ) | 19日目 |
84,422円 ( 92,864円 ) | 19日目 |
82,172円 ( 90,389円 ) | 19日目 |
91,649円 ( 100,814円 ) | 19日目 |
83,137円 ( 91,451円 ) | 19日目 |
77,915円 ( 85,707円 ) | 19日目 |
77,431円 ( 85,174円 ) | 19日目 |
84,100円 ( 92,510円 ) | 19日目 |
78,398円 ( 86,238円 ) | 19日目 |
82,331円 ( 90,564円 ) | 19日目 |
83,295円 ( 91,625円 ) | 19日目 |
78,002円 ( 85,802円 ) | 19日目 |
77,517円 ( 85,269円 ) | 19日目 |
82,172円 ( 90,389円 ) | 19日目 |
83,137円 ( 91,451円 ) | 19日目 |
77,915円 ( 85,707円 ) | 19日目 |
77,431円 ( 85,174円 ) | 19日目 |
49,221円 ( 54,143円 ) | 19日目 |
84,100円 ( 92,510円 ) | 19日目 |
46,636円 ( 51,300円 ) | 19日目 |
45,739円 ( 50,313円 ) | 19日目 |
46,275円 ( 50,903円 ) | 19日目 |
43,334円 ( 47,667円 ) | 19日目 |
43,065円 ( 47,372円 ) | 19日目 |
45,651円 ( 50,216円 ) | 19日目 |
46,187円 ( 50,806円 ) | 19日目 |
43,286円 ( 47,615円 ) | 19日目 |
43,017円 ( 47,319円 ) | 19日目 |
45,651円 ( 50,216円 ) | 19日目 |
46,187円 ( 50,806円 ) | 19日目 |
43,017円 ( 47,319円 ) | 19日目 |
52,824円 ( 58,106円 ) | 19日目 |
詳細情報
基本情報
ガイドホルダを設置した平行開閉形エアチャック。
【特長】
・インジケータランプ付無接点
・オートスイッチの取付が可能
・高剛性タイプ
・シリンダ：Φ32（内径32mm）/Φ40（内径40mm）
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
平行開閉形エアチャック ダストカバー付 MHQJ2シリーズ
ダストカバーによる密閉構造で、塵埃の蓄積を防ぎます。用途に応じた3種類のダストカバーバリエーションがあります。インジケータランプ付き無接点オートスイッチの取り付けが可能です。
SMC
平行開閉形エアチャック 2爪 ロングストローク 薄型・軽量 MHZL2シリーズ
リニアガイド採用により高剛性・高精度です。フィンガストロークはMHZの約2倍のロングストロークタイプで、1台で多様なワーク径に対応します。しかも薄型・軽量です。3方向から5通りの取り付けが可能です。
よくあるご質問（FAQ）
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
（例）・ MHZ2シリーズ … フィンガオプション（アタッチメントの取付方式の違い）になります。
・ MHL2、MHF2シリーズ … フィンガの開閉ストロークの違いになります。
詳細は、Webカタログの各シリーズごとの 『型式表示方法』 をご参照願います。
