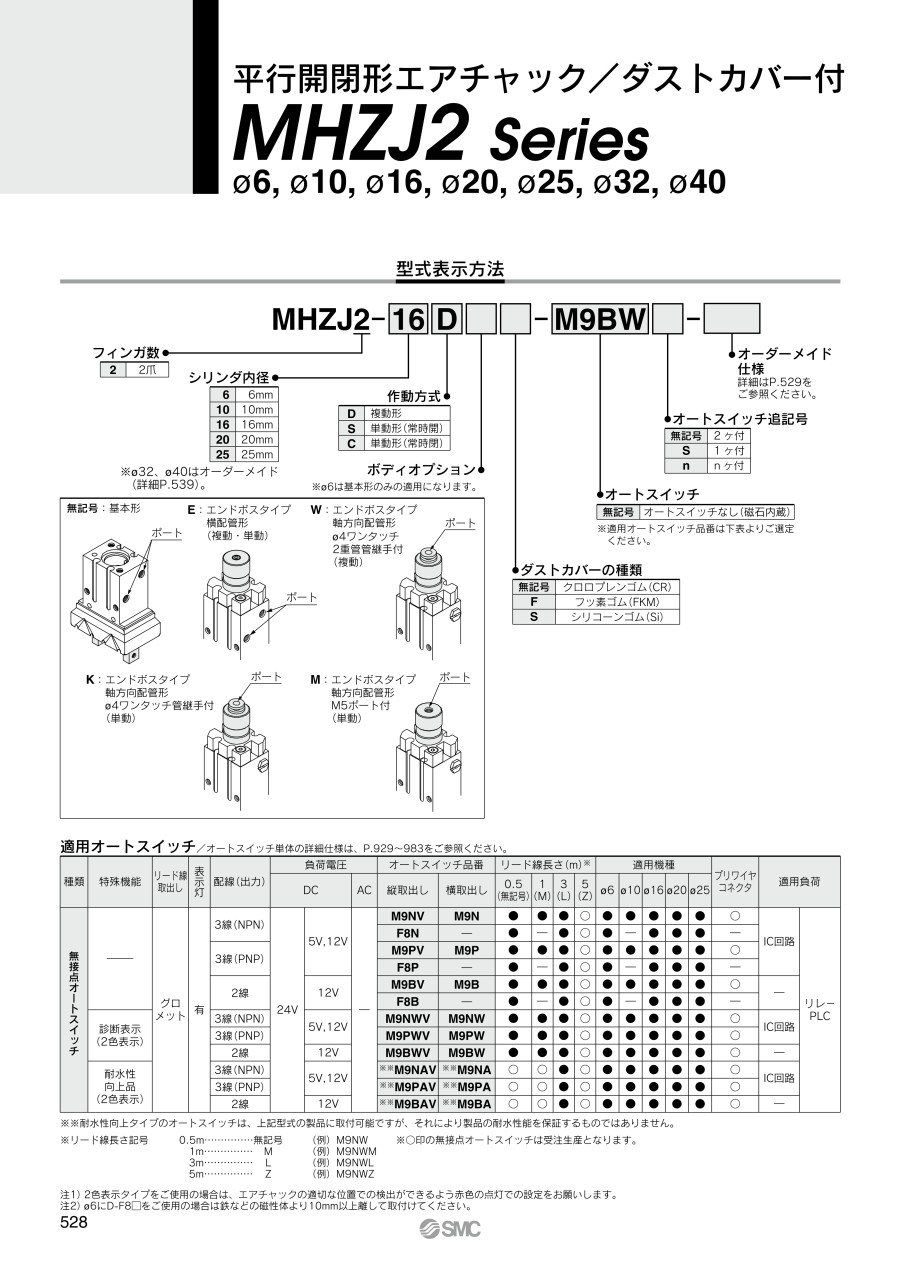

平行開閉形エアチャック 2爪 ダストカバー付 MHZJ2シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MHZJ2-6□/複動形・単動形
MHZJ2-6□/複動形・単動形 基本形
※単動の場合は片側ポートが呼吸穴となります。
オートスイッチ取り付け用溝寸法
製品仕様
JIS記号
複動・内径把持のJIS記号
複動・外径把持のJIS記号
単動常時閉・内径把持のJIS記号
単動常時開・外径把持のJIS記号
構造図/MHZJ2-6□
複動形/フィンガ開状態の構造図
単動形/常時開形の構造図
複動形/フィンガ閉状態の構造図
単動形/常時閉形の構造図
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | ピストン | ステンレス鋼 | - |
| 3 | レバー | ステンレス鋼 | 熱処理 |
| 4 | ガイド | ステンレス鋼 | 熱処理 |
| 5 | フィンガ | ステンレス鋼 | 熱処理 |
| 6 | ローラストッパ | ステンレス鋼 | - |
| 7 | レバーシャフト | ステンレス鋼 | 窒化 |
| 8 | マグネットホルダー | ステンレス鋼 | - |
| 9 | ホルダ | 黄銅 | 無電解ニッケルめっき |
| 10 | ホルダロック | ステンレス鋼 | - |
| 11 | キャップ | アルミニウム合金 | 白色アルマイト処理 |
| 12 | ダンパ | ウレタンゴム | - |
| 13 | 磁石 | - | ニッケルめっき |
| 14 | 鋼球 | 高炭素クロム軸受鋼 | - |
| 15 | 針状コロ | 高炭素クロム軸受鋼 | - |
| 16 | ダストカバー | CR | クロロプレンゴム |
| FKM | フッ素ゴム | ||
| Si | シリコーンゴム | ||
| 17 | C形止め輪 | 炭素鋼 | ニッケルめっき |
| 18 | エキゾーストプラグ | 黄銅 | 無電解ニッケルめっき |
| 19 | 排気フィルタ | スポンジベルイータ | - |
| 20 | NOスプリング | バネ用ステンレス鋼線 | - |
| 21 | NCスプリング | バネ用ステンレス鋼線 | - |
| 22 | ロッドパッキン | NBR | - |
| 23 | ピストンパッキン | NBR | - |
| 24 | ガスケット | NBR | - |
| 25 | ガスケット | NBR | - |
仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力 | 複動形 | φ6（直径6mm）：0.15～0.7MPa φ10（直径10mm）：0.2～0.7MPa φ16～25（直径16～25mm）：0.1～0.7MPa | |
| 単動形 | 常時開形 | φ6（直径6mm）：0.3～0.7MPa φ10（直径10mm）：0.35～0.7MPa φ16～25（直径16～25mm）：0.25～0.7MPa | |
| 常時閉形 | |||
| 周囲温度および使用流体温度 | -10～+60℃ | ||
| 繰返し精度 | ±0.01mm | ||
| 最高使用頻度 | 180c.p.m. | ||
| 給油 | 無給油 | ||
| 作動方式 | 複動形、単動形 | ||
| 注）オートスイッチ（オプション） | 無接点オートスイッチ（3線式、2線式） | ||
注）オートスイッチの詳細仕様につきましてはカタログをご参照ください。
型式
| 作動方式 | 型式 | シリンダ内径 （mm） | 注1）把持力 | 開閉ストローク （両側） mm | 注2） 質量 g | ||
|---|---|---|---|---|---|---|---|
| フィンガ1ヶ当たりの把持力 実効値N | |||||||
| 外径把持力 | 内径把持力 | ||||||
| 複動形 | MHZJ2-6D | 6 | 3.3 | 6.1 | 4 | 28 | |
| MHZJ2-10D | 10 | 9.8 | 17 | 4 | 60 | ||
| MHZJ2-16D | 16 | 30 | 40 | 6 | 130 | ||
| MHZJ2-20D | 20 | 42 | 66 | 10 | 250 | ||
| MHZJ2-25D | 25 | 65 | 104 | 14 | 460 | ||
| 単動形 | 常時開形 | MHZJ2-6S | 6 | 1.9 | - | 4 | 28 |
| MHZJ2-10S | 10 | 6.3 | 4 | 60 | |||
| MHZJ2-16S | 16 | 24 | 6 | 130 | |||
| MHZJ2-20S | 20 | 28 | 10 | 255 | |||
| MHZJ2-25S | 25 | 45 | 14 | 465 | |||
| 常時閉形 | MHZJ2-6C | 6 | - | 3.7 | 4 | 28 | |
| MHZJ2-10C | 10 | 12 | 4 | 60 | |||
| MHZJ2-16C | 16 | 31 | 6 | 130 | |||
| MHZJ2-20C | 20 | 56 | 10 | 255 | |||
| MHZJ2-25C | 25 | 83 | 14 | 465 | |||
注1）圧力0.5MPa、把持点L=20mm、ストローク中心での値です。
注2）オートスイッチの質量を除いた値です。
注意・禁止事項
注意事項
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,848円 ( 22,933円 ) | 6日目 |
35,703円 ( 39,273円 ) | 19日目 |
46,286円 ( 50,915円 ) | 19日目 |
37,347円 ( 41,082円 ) | 19日目 |
33,039円 ( 36,343円 ) | 19日目 |
37,622円 ( 41,384円 ) | 19日目 |
19,924円 ( 21,916円 ) | 19日目 |
25,132円 ( 27,645円 ) | 19日目 |
26,411円 ( 29,052円 ) | 19日目 |
27,852円 ( 30,637円 ) | 19日目 |
28,631円 ( 31,494円 ) | 19日目 |
25,041円 ( 27,545円 ) | 19日目 |
24,767円 ( 27,244円 ) | 19日目 |
19,769円 ( 21,746円 ) | 19日目 |
24,611円 ( 27,072円 ) | 19日目 |
23,549円 ( 25,904円 ) | 19日目 |
20,645円 ( 22,710円 ) | 6日目 |
29,041円 ( 31,945円 ) | 19日目 |
29,632円 ( 32,595円 ) | 19日目 |
35,703円 ( 39,273円 ) | 19日目 |
36,525円 ( 40,178円 ) | 19日目 |
32,627円 ( 35,890円 ) | 19日目 |
36,800円 ( 40,480円 ) | 19日目 |
36,525円 ( 40,178円 ) | 19日目 |
39,267円 ( 43,194円 ) | 19日目 |
40,089円 ( 44,098円 ) | 19日目 |
47,261円 ( 51,987円 ) | 19日目 |
45,827円 ( 50,410円 ) | 19日目 |
37,347円 ( 41,082円 ) | 19日目 |
29,156円 ( 32,072円 ) | 19日目 |
29,482円 ( 32,430円 ) | 19日目 |
29,321円 ( 32,253円 ) | 19日目 |
33,449円 ( 36,794円 ) | 19日目 |
36,939円 ( 40,633円 ) | 19日目 |
33,245円 ( 36,570円 ) | 19日目 |
33,039円 ( 36,343円 ) | 19日目 |
37,622円 ( 41,384円 ) | 19日目 |
38,444円 ( 42,288円 ) | 19日目 |
33,990円 ( 37,389円 ) | 19日目 |
38,034円 ( 41,837円 ) | 19日目 |
33,579円 ( 36,937円 ) | 19日目 |
41,850円 ( 46,035円 ) | 19日目 |
34,401円 ( 37,841円 ) | 19日目 |
37,214円 ( 40,935円 ) | 19日目 |
38,034円 ( 41,837円 ) | 19日目 |
43,364円 ( 47,700円 ) | 19日目 |
33,374円 ( 36,711円 ) | 19日目 |
38,034円 ( 41,837円 ) | 19日目 |
38,858円 ( 42,744円 ) | 19日目 |
42,588円 ( 46,847円 ) | 19日目 |
43,992円 ( 48,391円 ) | 19日目 |
38,310円 ( 42,141円 ) | 19日目 |
36,800円 ( 40,480円 ) | 19日目 |
37,622円 ( 41,384円 ) | 19日目 |
33,579円 ( 36,937円 ) | 19日目 |
37,214円 ( 40,935円 ) | 19日目 |
33,170円 ( 36,487円 ) | 19日目 |
37,622円 ( 41,384円 ) | 19日目 |
38,444円 ( 42,288円 ) | 19日目 |
33,990円 ( 37,389円 ) | 19日目 |
詳細情報
基本情報
切粉、粉塵、水等の内部侵入を防止する平行開閉形エアチャック。
【特長】
・ダストカバー付き
・グリースの飛散、塵埃の外部もれを防止
・フィンガ数：2爪
・シリンダ内径：6mm、10mm、16mm、20mm、25mm
・作動方式：複動形、単動形（常時開）、単動形（常時閉）
・ダストカバーの種類：クロロプレンゴム（CR）、フッ素ゴム（FKM）、シリコーンゴム（Si）
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
平行開閉形エアチャック 2爪 ロングストローク 薄型・軽量 MHZL2シリーズ
リニアガイド採用により高剛性・高精度です。フィンガストロークはMHZの約2倍のロングストロークタイプで、1台で多様なワーク径に対応します。しかも薄型・軽量です。3方向から5通りの取り付けが可能です。
よくあるご質問（FAQ）
・ 2爪タイプ … MHZAJ2-6、MHZJ2、MHK2 シリーズ、(MHZL2-X6110)
・ 3爪タイプ … MHSJ3 シリーズ(webカタログではMHS3シリーズ内)
それぞれダストカバーの材質が選べる他、シリーズによってはダストカバー部接着やコ―キング処理といった、
オーダーメイド仕様なども対応可能です。
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
