エアシリンダ 集約配管形 複動・片ロッド CM2□Pシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
基本形（B）／（チューブ内径 P-ストローク）
製品仕様
複動／片ロッド・ラバークッションのJIS記号
| シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 |
|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | 0.05MPa | |||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||
| 給油 | 不要（無給油） | |||
| ストローク長さの許容差 | （0～+1.4）mm | |||
| クッション | ラバークッション | |||
| 使用ピストン速度 | 50～700mm/s | 50～650mm/s | 50～590mm/s | 50～420mm/s |
| 許容運動エネルギー | 0.27J | 0.4J | 0.65J | 1.2J |
標準ストローク表
| チューブ内径 （mm） | 標準ストローク（mm） | 最大製作可能ストローク※ （mm） |
|---|---|---|
| 20 | 25、50、75、100、125、150 200、250、300 | 1,000 |
| 25 | ||
| 32 | ||
| 40 |
※300ストロークを超える場合には、カタログをご参照ください。
ジャバラ材質
| 記号 | ジャバラ材質 | 最高周囲温度 |
|---|---|---|
| J | ナイロンターポリン | 70℃ |
| K | 耐熱ターポリン | 110℃※ |
※ジャバラ単体の最高周囲温度です。
構造
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | 白色アルマイト |
| 2 | ヘッドカバー | アルミニウム合金 | 白色アルマイト |
| 3 | シリンダチューブ | ステンレス鋼 | - |
| 4 | ピストン | アルミニウム合金 | クロメート |
| 5 | ピストンロッド | 炭素鋼 | 硬質クロームめっき |
| 6 | ブッシュ | 軸受合金 | - |
| 7 | パッキン押え | ステンレス鋼 | - |
| 8 | 止め輪 | 炭素鋼 | 燐酸塩被膜 |
| 9 | パイプ | アルミニウム合金 | 白色アルマイト |
| 10 | スタッド | 黄銅 | 無電解ニッケルめっき |
| 11 | ダンパA | ウレタン | - |
| 12 | ダンパB | ウレタン | - |
| 13 | 止め輪 | ステンレス鋼 | - |
| 14 | ピストンパッキン | NBR | - |
| 15 | ピストンガスケット | NBR | - |
| 16 | ガスケット | 樹脂 | - |
| 17 | パイプガスケット | ウレタンゴム | - |
| 18 | スペーサガスケット | 樹脂 | φ25（直径25mm）なし |
| 19 | ウエアリング | 樹脂 | - |
| 20 | 取付ナット | 炭素鋼 | ニッケルめっき |
| 21 | ロッド先端ナット | 炭素鋼 | 亜鉛クロメート |
| 22 | ロッドパッキン※ | NBR | - |
※パッキンにはグリースパックは付属しませんので別途手配してください。

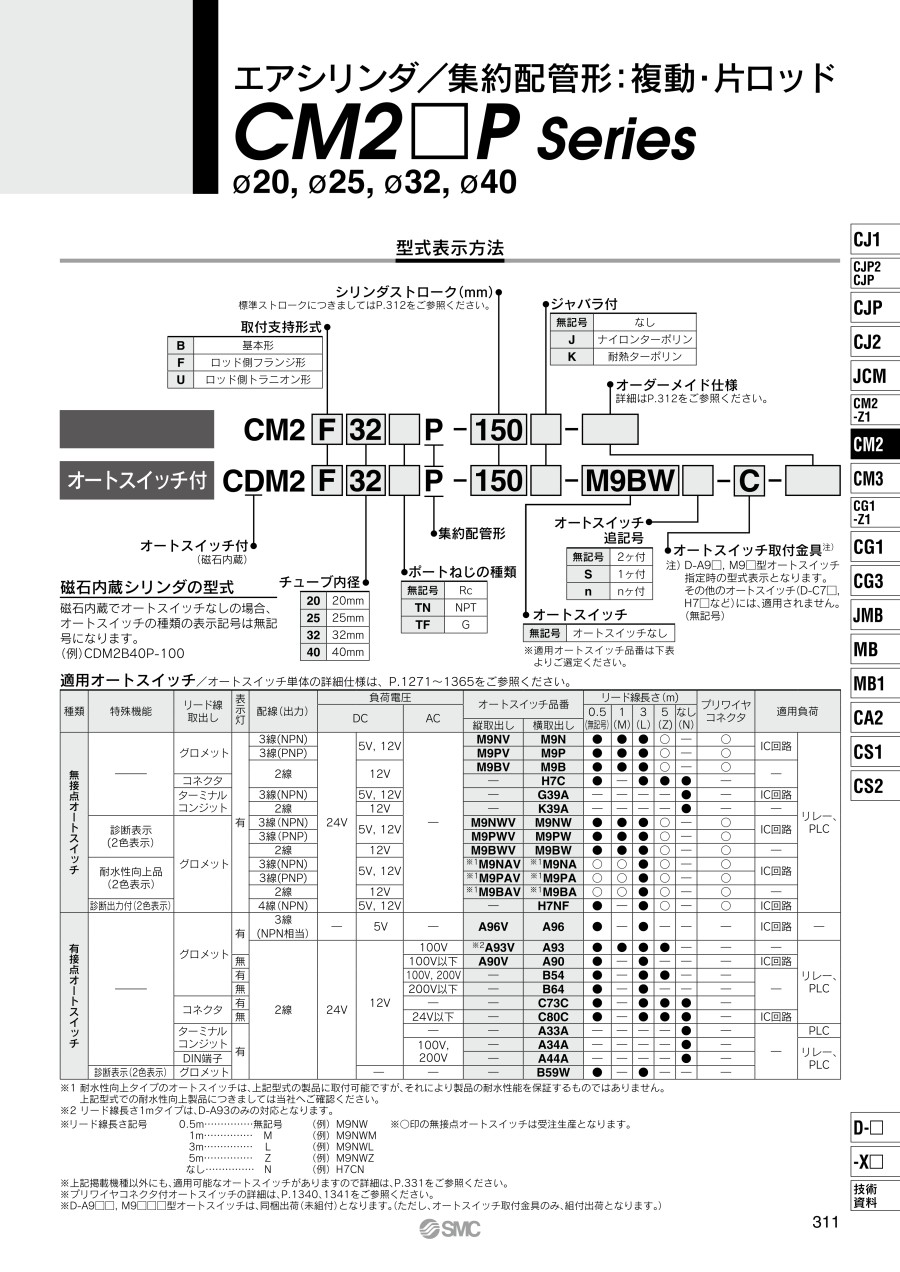

型式表示方法
規格表
単位：mm
| チューブ内径 | A | AL | B1 | B2 | D | E | F | FL | G | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 18 | 15.5 | 13 | 26 | 8 | 20（-0.033～0） | 13 | 10.5 | - | 41 | 5 | 8 |
| 25 | 22 | 19.5 | 17 | 32 | 10 | 26（-0.033～0） | 13 | 10.5 | - | 45 | 6 | 8 |
| 32 | 22 | 19.5 | 17 | 32 | 12 | 26（-0.033～0） | 13 | 10.5 | 9 | 45 | 6 | 8 |
| 40 | 24 | 21 | 22 | 41 | 14 | 32（-0.039～0） | 16 | 13.5 | 10.5 | 50 | 8 | 10 |
| チューブ内径 | I | K | KA | MM | N | NA | NN | P | Q | QY | S | ZZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 28 | 5 | 6 | M8×1.25 | 15 | 24 | M20×1.5 | 1/8 | 19.8 | 14 | 62 | 103 |
| 25 | 33.5 | 5.5 | 8 | M10×1.25 | 15 | 30 | M26×1.5 | 1/8 | 22 | 14 | 62 | 107 |
| 32 | 37.5 | 5.5 | 10 | M10×1.25 | 15 | 34.5 | M26×1.5 | 1/8 | 25.8 | 16 | 64 | 109 |
| 40 | 46.5 | 7 | 12 | M14×1.5 | 21.5 | 42.5 | M32×2 | 1/4 | 29.8 | 16 | 88 | 138 |
※ジャバラ付きの場合の外形寸法は、標準形／複動片ロッド・ボスカット形と同一寸法ですのでカタログP.180をご参照ください。
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,188円 ( 5,707円 ) | 19日目 |
8,328円 ( 9,161円 ) | 19日目 |
5,583円 ( 6,141円 ) | 19日目 |
8,554円 ( 9,409円 ) | 19日目 |
5,188円 ( 5,707円 ) | 19日目 |
12,761円 ( 14,037円 ) | 19日目 |
5,188円 ( 5,707円 ) | 19日目 |
11,829円 ( 13,012円 ) | 19日目 |
12,388円 ( 13,627円 ) | 19日目 |
9,304円 ( 10,234円 ) | 19日目 |
9,865円 ( 10,852円 ) | 19日目 |
10,986円 ( 12,085円 ) | 19日目 |
10,892円 ( 11,981円 ) | 19日目 |
11,945円 ( 13,140円 ) | 19日目 |
5,824円 ( 6,406円 ) | 19日目 |
5,429円 ( 5,972円 ) | 19日目 |
8,796円 ( 9,676円 ) | 19日目 |
12,068円 ( 13,275円 ) | 19日目 |
9,543円 ( 10,497円 ) | 19日目 |
10,104円 ( 11,114円 ) | 19日目 |
11,412円 ( 12,553円 ) | 19日目 |
11,975円 ( 13,173円 ) | 19日目 |
11,133円 ( 12,246円 ) | 19日目 |
9,617円 ( 10,579円 ) | 19日目 |
15,146円 ( 16,661円 ) | 19日目 |
5,656円 ( 6,222円 ) | 19日目 |
6,051円 ( 6,656円 ) | 19日目 |
5,656円 ( 6,222円 ) | 19日目 |
9,770円 ( 10,747円 ) | 19日目 |
11,453円 ( 12,598円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
12,295円 ( 13,525円 ) | 19日目 |
11,640円 ( 12,804円 ) | 19日目 |
13,792円 ( 15,171円 ) | 19日目 |
10,082円 ( 11,090円 ) | 19日目 |
5,896円 ( 6,486円 ) | 19日目 |
12,536円 ( 13,790円 ) | 19日目 |
10,572円 ( 11,629円 ) | 19日目 |
10,524円 ( 11,576円 ) | 19日目 |
11,693円 ( 12,862円 ) | 19日目 |
11,694円 ( 12,863円 ) | 19日目 |
13,472円 ( 14,819円 ) | 19日目 |
6,515円 ( 7,167円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
6,124円 ( 6,736円 ) | 19日目 |
10,239円 ( 11,263円 ) | 19日目 |
11,359円 ( 12,495円 ) | 19日目 |
13,230円 ( 14,553円 ) | 19日目 |
13,792円 ( 15,171円 ) | 19日目 |
6,364円 ( 7,000円 ) | 19日目 |
9,730円 ( 10,703円 ) | 19日目 |
10,290円 ( 11,319円 ) | 19日目 |
9,543円 ( 10,497円 ) | 19日目 |
11,412円 ( 12,553円 ) | 19日目 |
10,478円 ( 11,526円 ) | 19日目 |
11,039円 ( 12,143円 ) | 19日目 |
13,938円 ( 15,332円 ) | 19日目 |
14,498円 ( 15,948円 ) | 19日目 |
12,160円 ( 13,376円 ) | 19日目 |
15,199円 ( 16,719円 ) | 19日目 |
詳細情報
基本情報
集約配管形のエアシリンダ。
【特長】
・ロッド先端形状めねじを標準化したエアシリンダ
・使用用途に合ったロッド先端形状が選択可能
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
・1山クレビス、トラニオン用揺動受け金具設定
・ヘッドカバーに2つの配管ポートを集約して設け、軸方向からだけで配管を可能にしたタイプ
・作動方式：複動片ロッド
・クッション：ラバークッション
・標準装備：取付ナット、ロッド先端ナット
・取付支持形式：ロッド側トラニオン形、ロッド側フランジ形、基本形
・ジャバラ付：なし、ナイロンターポリン、耐熱ターポリン
・ポートねじの種類：G、NPT、Rc
