SMC

エアシリンダ複動・片ロッド JCMシリーズ

カタログ

通常単価(税別): 4,065円～32,160円

税込単価: 4,472円～35,376円

通常出荷日：1日目～39日目

多種多様なカバー形状を選択可能なエアシリンダ。【特長】・インジケータランプ付近に部品がなく視認性が向上...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

エアシリンダ標準形複動・片ロッド CG1シリーズ

通常価格(税別)： 3,933円 (税込価格：4,326円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ガイド付薄形シリンダ MGPシリーズ

通常価格(税別)： 13,126円 (税込価格：14,439円)

通常出荷日：在庫品1日目

未確定：候補が680型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

基本形（ロッド側めねじ）（BZ）

製品仕様

複動／片ロッドのJIS記号

シリンダチューブ内径（mm）		20	25	32	40
形式		空気圧タイプ
作動方式		複動片ロッド
使用流体		空気
保証耐圧力		1.0MPa
最高使用圧力		0.7MPa
最低使用圧力		0.05MPa
周囲温度および使用流体温度		5～60℃（凍結なきこと）
給油		不要（無給油）
ストローク長さの許容差		（0～+2.0）mm
使用ピストン速度		50～500mm/s
クッション		ラバークッション
許容運動エネルギー（J）	おねじ	0.11	0.18	0.29	0.52
許容運動エネルギー（J）	めねじ	0.11	0.18	0.18	0.52

標準ストローク表

チューブ内径（mm）	標準ストローク（mm）
20	25、50、75、100、125、150、200、250、300
25
32
40

※300ストロークを超える場合には、カタログをご参照ください。

取付金具／材質・表面処理

区分	名称	材質	表面処理
取付金具	取付ナット	炭素鋼	亜鉛クロメート
取付金具	ロッド先端ナット	炭素鋼	亜鉛クロメート

ロッド先端めねじ形

チューブ内径20mm：（A¹）8mm／（H）6.5mm／（MM）M4×0.7mm
チューブ内径25mm：（A¹）8mm／（H）6.5mm／（MM）M5×0.8mm
チューブ内径32mm：（A¹）12mm／（H）6.5mm／（MM）M5×0.8mm
チューブ内径40mm：（A¹）13mm／（H）6.5mm／（MM）M8×1.25mm

チューブ内径20mm：ZZ／47.5（53）mm
チューブ内径25mm：ZZ／50（55.5）mm
チューブ内径32mm：ZZ／50（56）mm
チューブ内径40mm：ZZ／57（63）mm

チューブ内径20mm：ZZ／60.5（66）mm
チューブ内径25mm：ZZ／59（64.5）mm
チューブ内径32mm：ZZ／59.5（65.5）mm
チューブ内径40mm：ZZ／64（70）mm

※（）内は磁石内蔵の寸法です。

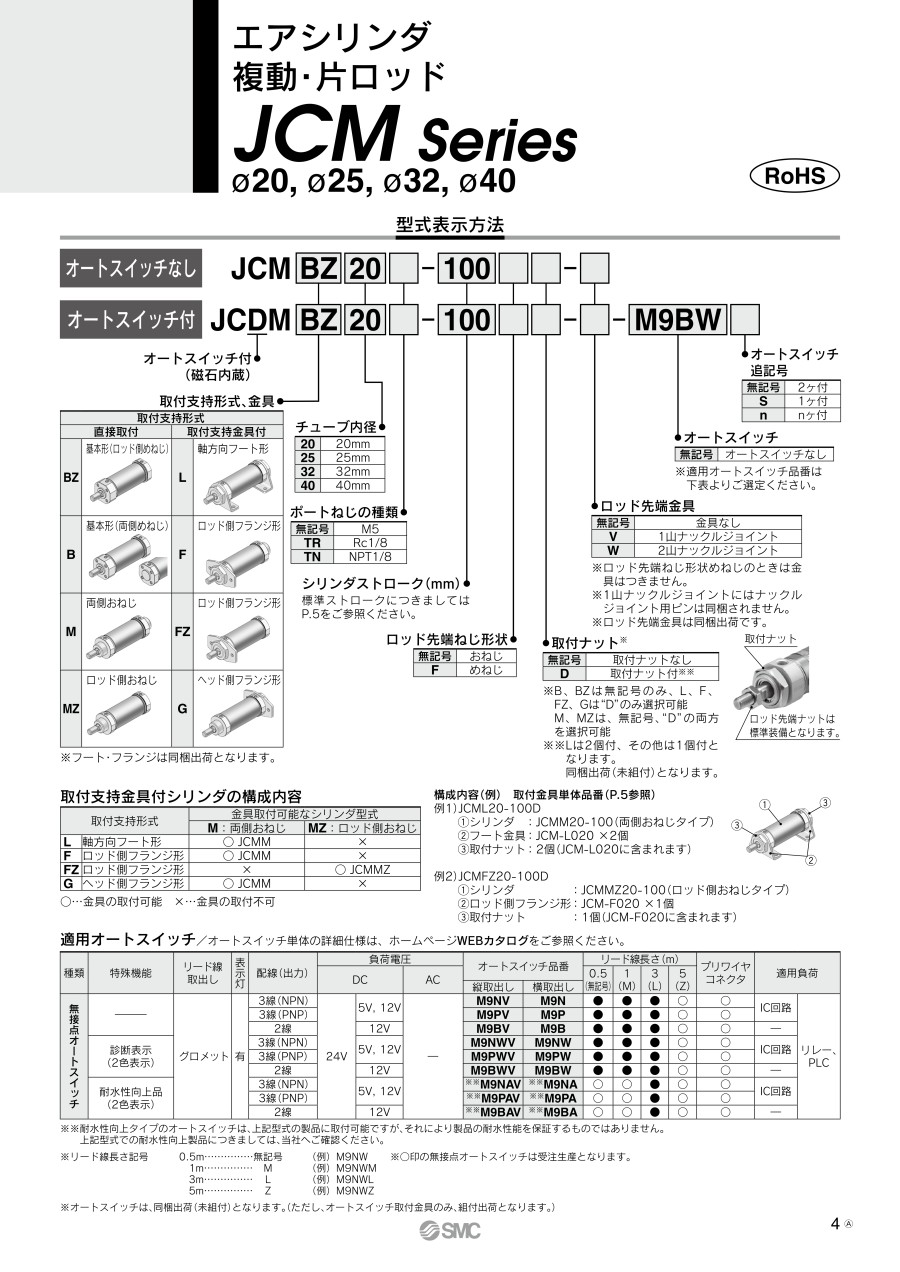

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

チューブ内径	A	AL	B₁	C	D	E	F	H	H₁	J	KA	MM	NA
20	14.5	12	13	15.5	8	14（-0.1～0）	2	21	5	M4×0.7深7	対辺6長さ3.5	M8×1.25	24
25	17.5	15	17	16.5	10	14（-0.1～0）	2	24	6	M5×0.8深7.5	対辺8長さ3.5	M10×1.25	27
32	17.5	15	17	20	10	18（-0.1～0）	2	24	6	M5×0.8深8	対辺8長さ3.5	M10×1.25	34.5
40	23.5	20.5	22	24	14	24（-0.1～0）	2	30	8	M6×1深10	対辺12長さ3.5	M14×1.5	42.5

ポートねじ：M5

チューブ内径	GA	GB	S	ZZ
20	9	5	41（46.5）	62（67.5）
25	11	5	43.5（49）	67.5（73）
32	10.5	5	43.5（49.5）	67.5（73.5）
40	11	5	50.5（56.5）	80.5（86.5）

ポートねじ：Rc1/8、NPT1/8

チューブ内径	GA		GB	S	ZZ
チューブ内径	Rc1/8	NPT1/8	GB	S	ZZ
20	10.5	11	7.5	54（59.5）	75（80.5）
25	10.5	11	7.5	52.5（58）	76.5（82）
32	10.5	10.5	7.5	53（59）	77（83）
40	10.5	10.5	7.5	57.5（63.5）	87.5（93.5）

使用例

カバー形状／用途例

商品特長詳細

ポートサイズ：M5、Rc1/8、NPT1/8を選択可能。M5ポートを選択した場合、全長が最大13mm（φ20（直径20mm）の場合）さらに短縮

ロッド先端取付形状（おねじ、めねじの2種類）を選択可能

注意・禁止事項

※ ご使用の前に必ず製品個別注意事項をお読みください。
※ 上記以外の製品情報につきましては、カタログを参照下さい。
※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

仕様

取付支持金具

ポートねじの種類

取付支持形式

ロッド先端形状

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	2	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	0.5	2	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	5	2	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	2	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	3	2	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	1	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BWV	0.5	1	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	3	1	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9NW	3	2	なし	1個
25	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	めねじ	オートスイッチなし	なし	なし	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	1	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	0.5	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	3	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	3	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	0.5	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	3	2	なし	1個
50	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9NW	3	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	0.5	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	3	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	3	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	5	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	3	2	なし	1個
75	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9P	3	2	なし	1個
100	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	0.5	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	3	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	3	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	1	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	0.5	2	なし	1個
125	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9P	1	2	M12-4ピンプラグコネクタ	1個
150	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BA	3	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	3	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	1	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BWV	0.5	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BWV	3	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	0.5	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9N	3	1	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9NWV	0.5	2	なし	1個
200	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9NWV	3	2	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	オートスイッチなし	なし	なし	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	2	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BA	3	2	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9B	0.5	1	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BV	0.5	2	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	0.5	2	なし	1個
250	20	磁石内蔵	取付ナットなし	M5	基本形（両側めねじ）	おねじ	M9BW	3	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

4,347円 ( 4,782円 )	6日目
18,732円 ( 20,605円 )	6日目
16,448円 ( 18,093円 )	6日目
21,265円 ( 23,392円 )	6日目
16,014円 ( 17,615円 )	6日目
16,882円 ( 18,570円 )	6日目
11,385円 ( 12,524円 )	6日目
13,337円 ( 14,671円 )	6日目
13,082円 ( 14,390円 )	6日目
18,559円 ( 20,415円 )	6日目
4,347円 ( 4,782円 )	9日目
4,587円 ( 5,046円 )	6日目
15,662円 ( 17,228円 )	6日目
12,507円 ( 13,758円 )	6日目
18,670円 ( 20,537円 )	6日目
17,689円 ( 19,458円 )	6日目
16,387円 ( 18,026円 )	6日目
17,257円 ( 18,983円 )	6日目
15,950円 ( 17,545円 )	6日目
16,821円 ( 18,503円 )	6日目
19,172円 ( 21,089円 )	6日目
4,815円 ( 5,297円 )	6日目
16,014円 ( 17,615円 )	6日目
19,033円 ( 20,936円 )	6日目
18,042円 ( 19,846円 )	6日目
16,739円 ( 18,413円 )	6日目
17,607円 ( 19,368円 )	6日目
18,480円 ( 20,328円 )	6日目
19,954円 ( 21,949円 )	6日目
19,033円 ( 20,936円 )	6日目
5,055円 ( 5,561円 )	6日目
5,281円 ( 5,809円 )	6日目
16,739円 ( 18,413円 )	6日目
17,898円 ( 19,688円 )	6日目
18,768円 ( 20,645円 )	1日目
17,463円 ( 19,209円 )	6日目
20,287円 ( 22,316円 )	6日目
20,739円 ( 22,813円 )	6日目
18,785円 ( 20,664円 )	1日目
25,797円 ( 28,377円 )	6日目
5,522円 ( 6,074円 )	6日目
5,989円 ( 6,588円 )	6日目
19,670円 ( 21,637円 )	6日目
24,477円 ( 26,925円 )	6日目
18,562円 ( 20,418円 )	6日目
19,430円 ( 21,373円 )	6日目
20,673円 ( 22,740円 )	6日目
21,169円 ( 23,286円 )	6日目
20,301円 ( 22,331円 )	6日目
19,923円 ( 21,915円 )	6日目
15,342円 ( 16,876円 )	6日目
21,169円 ( 23,286円 )	6日目
22,156円 ( 24,372円 )	6日目
6,457円 ( 7,103円 )	6日目
20,423円 ( 22,465円 )	6日目
24,681円 ( 27,149円 )	6日目
15,874円 ( 17,461円 )	6日目
21,674円 ( 23,841円 )	6日目
21,175円 ( 23,293円 )	6日目
22,175円 ( 24,393円 )	6日目

...

基本情報

基本情報

多種多様なカバー形状を選択可能なエアシリンダ。
【特長】
・インジケータランプ付近に部品がなく視認性が向上しました
・オートスイッチを挿入し、位置合わせのみで完了です
・全長短縮最大97mm

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
フローティングジョイント標準形・軽量コンパクトタイプ JTシリーズ
同ブランドのエアシリンダ、JCMシリーズと組み合わせることで、よりコンパクト・軽量化が可能です。防塵カバー付きとなっています。
SMC
エアシリンダ標準形複動・片ロッド CM2シリーズ
全長を短くしたボスカットタイプをお選びいただくことにより、省スペース化を図れます。豊富な取り付け支持金具で設置状況に合った取り付け支持が可能です。
SMC
エアシリンダショートタイプ標準形複動・片ロッド CM3シリーズ
同ブランドのエアシリンダ、CM2シリーズと比較し全長の寸法を短縮化しました。外部衝撃に強いチューブで変形、損傷を防止します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
