SMC

ハイジェニックデザインシリンダ基本形 HYQシリーズ

カタログ

通常単価(税別): 10,935円～45,695円

税込単価: 12,029円～50,265円

通常出荷日：19日目

【特長】・洗浄しやすい形状の耐水性向上エアシリンダ・寿命が5倍以上向上

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

サインシリンダ RECシリーズ

通常価格(税別)： 16,509円 (税込価格：18,160円)

通常出荷日：6 日目～

よく一緒に見られています

SMC

ロック付シリンダ複動片ロッド CNA2シリーズ

通常価格(税別)： 26,296円 (税込価格：28,926円)

通常出荷日：6 日目～

未確定：候補が849型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

オートスイッチなし/HYQB20,25

ロッド先端おねじ

オートスイッチ付/HYDQB20,25

ロッド先端おねじ

オートスイッチなし/HYQB32～63

ロッド先端おねじ

オートスイッチ付/HYDQB32～63

ロッド先端おねじ

製品仕様

チューブ内径（mm）	20	25	32	40	50	63
作動方式	複動：片ロッド
使用流体	空気
最低使用圧力	0.2MPa		0.15MPa
最高使用圧力	1.0MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	スイッチ無0℃～70℃
周囲温度および使用流体温度	スイツチ付0℃～60℃
給油	不要
使用ピストン速度	50～500mm/s（1.0MPa加圧時）^注）
クッション	ラバークッション
ストローク公差の許容差	（0～+1.4）mm
ピストンロッド材質	SUS304硬質クロームめっき

規格表

オートスイッチなし/HYQB20,25

ロッド先端おねじ

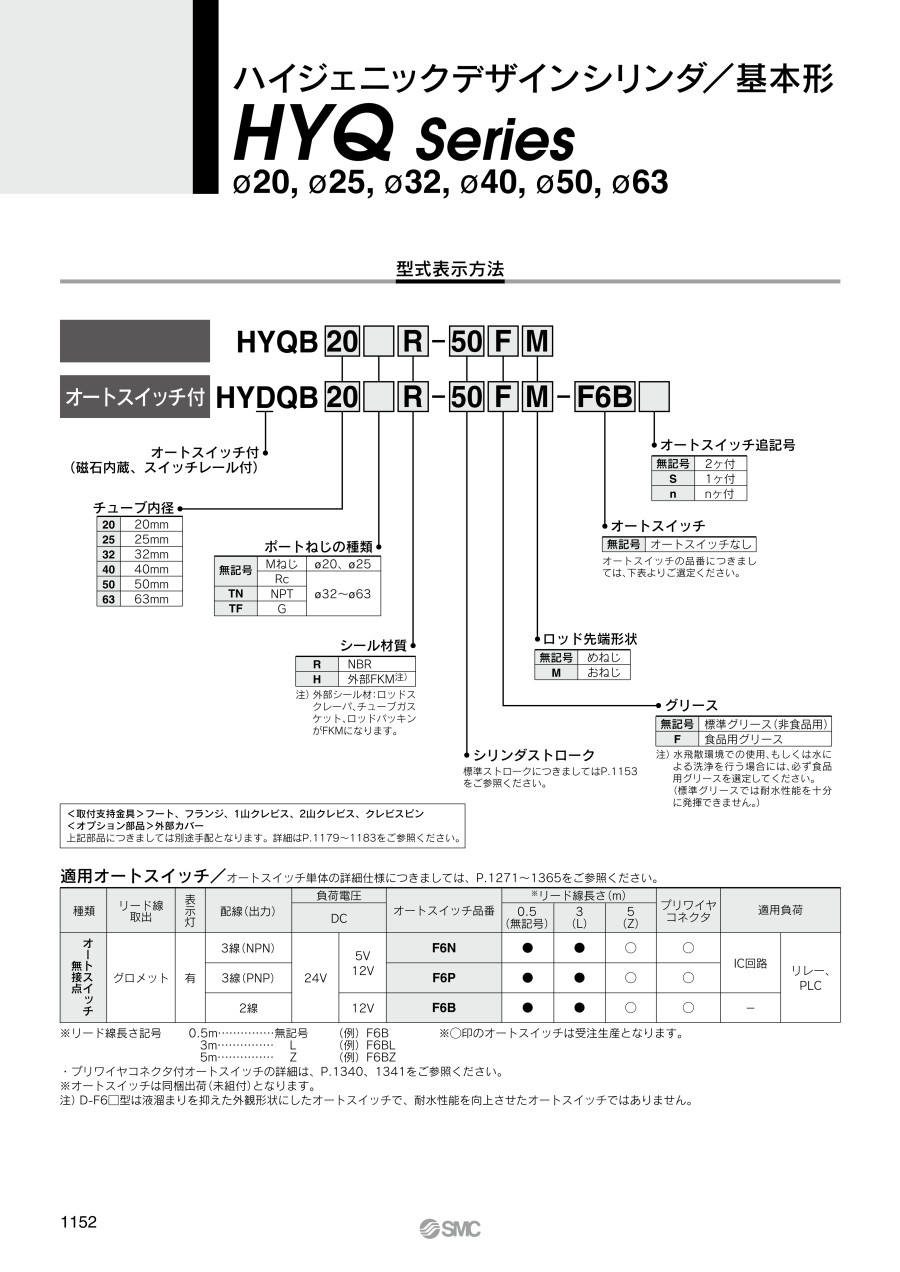

ハイジェニックデザインシリンダ基本形 HYQシリーズオートスイッチなし/HYQB20,25 規格表

注2）取付の際、ロッド先端（ねじ部）の部分にゴミが溜まらないよう、ご注意ください。

オートスイッチ付/HYDQB20,25

ロッド先端おねじ

ハイジェニックデザインシリンダ基本形 HYQシリーズオートスイッチ付/HYDQB20,25 規格表

注1）［］内寸法は、ハイジェニックシリンダ専用オートスイッチD-F6□型を装着した状態の寸法を示します。
注3）取付の際、ロッド先端（ねじ部）の部分にゴミが溜まらないよう、ご注意ください。

オートスイッチなし/HYQB32～63

ロッド先端おねじ

ハイジェニックデザインシリンダ基本形 HYQシリーズオートスイッチなし/HYQB32～63規格表

注2）取付の際、ロッド先端（ねじ部）の部分にゴミが溜まらないよう、ご注意ください。

オートスイッチ付/HYDQB32～63

ロッド先端おねじ

ハイジェニックデザインシリンダ基本形 HYQシリーズオートスイッチ付/HYDQB32～63 規格表

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

ポートねじの種類

ロッド先端形状

シール材質

グリース

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量
