メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が3,028型番あります。

ストローク L(mm)
~mm
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
シリンダ内径 D(φ)
~mm
- 12
- 16
- 20
- 25
- 32
- 40
- 50
- 63
- 80
- 100
使用圧力(MPa)
~mm
- 0.05～0.7
- 0.07～0.7
ポートねじの種類
~mm
- G
- Mねじ
- NPT
- Rc
取付支持形式
~mm
- 両端タップ
- 通し穴（標準）
取付ボルト
~mm
- 取付ボルトなし
- 取付ボルト同梱
オートスイッチ
~mm
リード線長さ(m)
~mm
- 0.5
- 1
- 3
- 5
- なし
スイッチ数
~mm
- 1ヶ付
- 2ヶ付
- 3ヶ付
- 4ヶ付
- 5ヶ付
- 6ヶ付
- 9ヶ付
- なし
コネクタの種類
~mm
- M8-4ピン
- M8-3ピン
- M12-4ピン
- なし
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 6日以内
- 19日以内

SMC

薄形シリンダ複動片ロッド JCQシリーズ

カタログ

通常単価(税別): 3,151円～59,716円

税込単価: 3,466円～65,688円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

【特長】・コンパクト（全長6.5mm、幅6mm、高さ4mm短縮 CDQSシリーズと比較）・重さ最大46...

詳細を確認

44.0

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

未確定：候補が3,028型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

ポートねじの種類

取付支持形式

取付ボルト

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	0.5	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	3	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	3	1ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9NV	0.5	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9NV	1	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	0.5	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	3	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	3	1ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	1	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	1	1ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	0.5	1ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	5	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	0.5	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	3	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	1	2ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	0.5	1ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	5	1ヶ付	なし	1個
5	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9PV	0.5	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	0.5	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	3	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	3	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BWV	0.5	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9NV	1	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	0.5	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	3	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	3	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	1	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	0.5	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BV	5	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BWV	3	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BWV	1	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9BWV	0.5	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	0.5	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	3	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	3	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	1	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NV	1	1ヶ付	M8-3ピン	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9NWV	0.5	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9PV	0.5	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9PV	3	2ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9PWV	0.5	1ヶ付	なし	1個
10	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9PWV	0.5	1ヶ付	M12-4ピン	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9B	3	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	0.5	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BV	3	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BW	0.5	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BW	3	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BW	0.5	1ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9BWV	3	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルト同梱	M9N	0.5	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9B	0.5	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9B	3	2ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9B	3	1ヶ付	なし	1個
15	12	0.07～0.7	Mねじ	通し穴（標準）	取付ボルトなし	M9B	1	2ヶ付	なし	1個

通常単価(税別) (税込単価)	通常出荷日

3,431円 ( 3,774円 )	6日目
3,935円 ( 4,329円 )	19日目
9,933円 ( 10,926円 )	19日目
10,566円 ( 11,623円 )	19日目
7,163円 ( 7,879円 )	19日目
9,814円 ( 10,795円 )	19日目
10,386円 ( 11,425円 )	19日目
13,673円 ( 15,040円 )	6日目
14,524円 ( 15,976円 )	6日目
11,145円 ( 12,260円 )	6日目
14,099円 ( 15,509円 )	6日目
9,710円 ( 10,681円 )	6日目
10,655円 ( 11,721円 )	6日目
15,372円 ( 16,909円 )	6日目
13,673円 ( 15,040円 )	6日目
14,524円 ( 15,976円 )	6日目
14,099円 ( 15,509円 )	6日目
10,655円 ( 11,721円 )	6日目
11,791円 ( 12,970円 )	6日目
15,305円 ( 16,836円 )	6日目
4,068円 ( 4,475円 )	在庫品1日目当日出荷可能
4,407円 ( 4,848円 )	19日目
10,407円 ( 11,448円 )	19日目
11,038円 ( 12,142円 )	19日目
7,723円 ( 8,495円 )	19日目
8,321円 ( 9,153円 )	19日目
10,866円 ( 11,953円 )	19日目
14,312円 ( 15,743円 )	6日目
15,161円 ( 16,677円 )	6日目
12,039円 ( 13,243円 )	6日目
14,736円 ( 16,210円 )	6日目
11,390円 ( 12,529円 )	6日目
16,012円 ( 17,613円 )	6日目
12,125円 ( 13,338円 )	6日目
11,880円 ( 13,068円 )	6日目
11,635円 ( 12,799円 )	6日目
14,312円 ( 15,743円 )	6日目
15,161円 ( 16,677円 )	6日目
10,558円 ( 11,614円 )	6日目
14,736円 ( 16,210円 )	6日目
14,818円 ( 16,300円 )	6日目
10,347円 ( 11,382円 )	6日目
15,848円 ( 17,433円 )	6日目
18,718円 ( 20,590円 )	6日目
11,495円 ( 12,645円 )	6日目
14,637円 ( 16,101円 )	6日目
4,815円 ( 5,297円 )	6日目
5,123円 ( 5,635円 )	19日目
10,965円 ( 12,062円 )	19日目
11,123円 ( 12,235円 )	19日目
12,322円 ( 13,554円 )	19日目
10,807円 ( 11,888円 )	19日目
11,439円 ( 12,583円 )	19日目
7,965円 ( 8,762円 )	19日目
12,071円 ( 13,278円 )	19日目
10,366円 ( 11,403円 )	19日目
14,233円 ( 15,656円 )	6日目
15,082円 ( 16,590円 )	6日目
12,369円 ( 13,606円 )	6日目
16,401円 ( 18,041円 )	6日目

...

基本情報

基本情報

【特長】
・コンパクト（全長6.5mm、幅6mm、高さ4mm短縮 CDQSシリーズと比較）
・重さ最大46％減（382g→204g CDQS Φ32、10ストローク、フランジ取付との比較）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

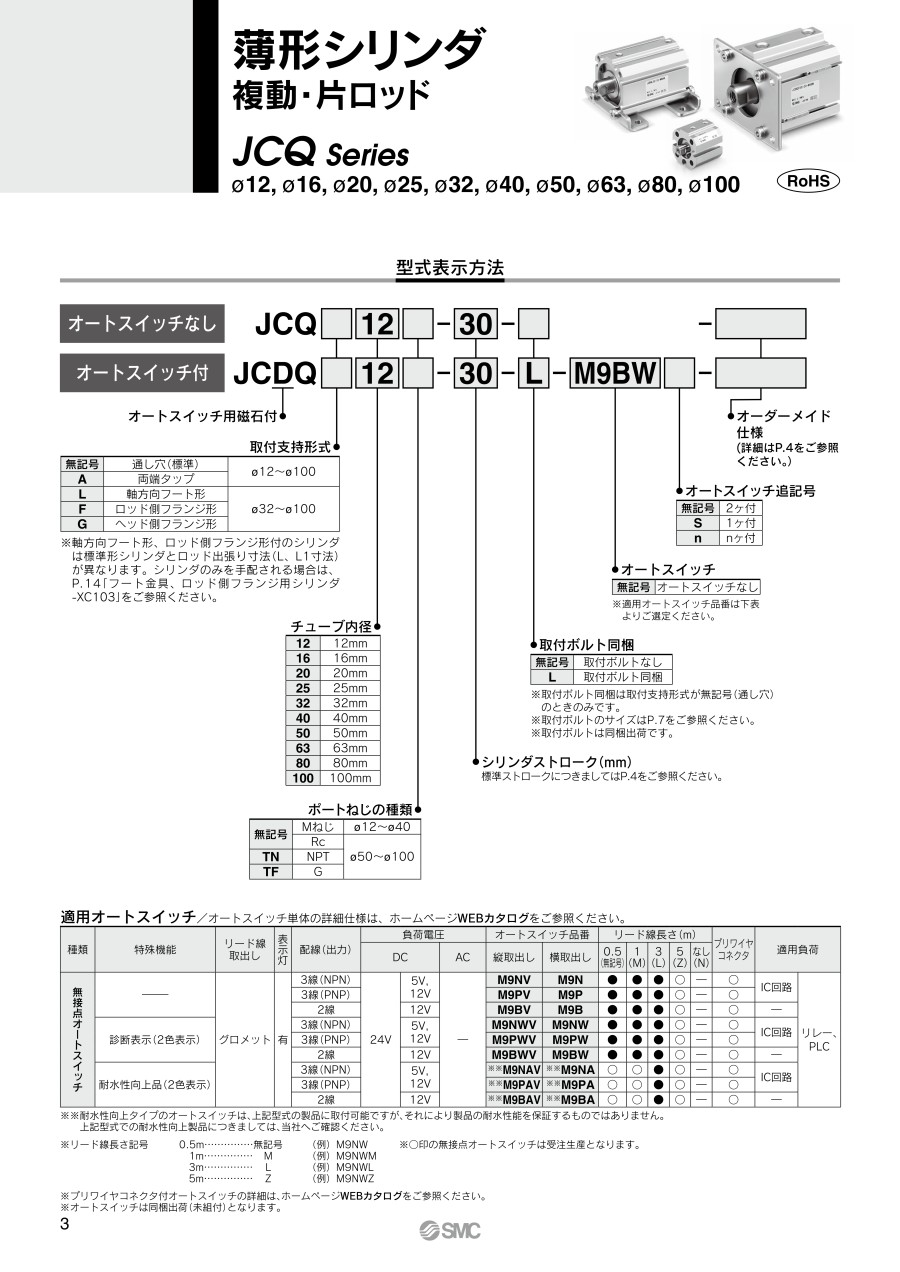

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

薄形シリンダ複動片ロッド JCQシリーズのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具で製品の横押え

満足度：4.02019/06/27

今まで単動シリンダを使用していたが推力が弱く、コンパクトで推力のあるシリンダを探していたところ、JCQが使用できた。単...もっと読む

0人が参考にしています。

製品の固定

満足度：4.02019/03/05

製品固定に買いました。問題なくクランプでき、コンパクトで治具サイズも小さくできますが、若干値は張ります。（台湾メーカーが...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品薄形シリンダ複動片ロッド JCQシリーズ	薄形シリンダロッド回り止め形複動・片ロッド CQ2Kシリーズ	ロック付薄形シリンダ複動・片ロッド CLQシリーズ	薄形シリンダコンパクトタイプロッド回り止め形複動片ロッド CQSKシリーズ	薄形シリンダ標準形複動片ロッド二次電池対応 25A-CQ2シリーズ	低速シリンダ複動片ロッド CQSXシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	3,151円-	3,429円 -	14,257円 -	3,718円 -	3,320円 -	3,978円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	6日目〜	1日目〜	6日目〜	6日目〜
種類	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ブロック形	ブロック形	ブロック形	ブロック形	ブロック形	ブロック形
付加機能	標準	標準 / ロッド回り止め機能付	落下防止機能付 / ブレーキ付 / 中間停止機能付	-	標準	標準
