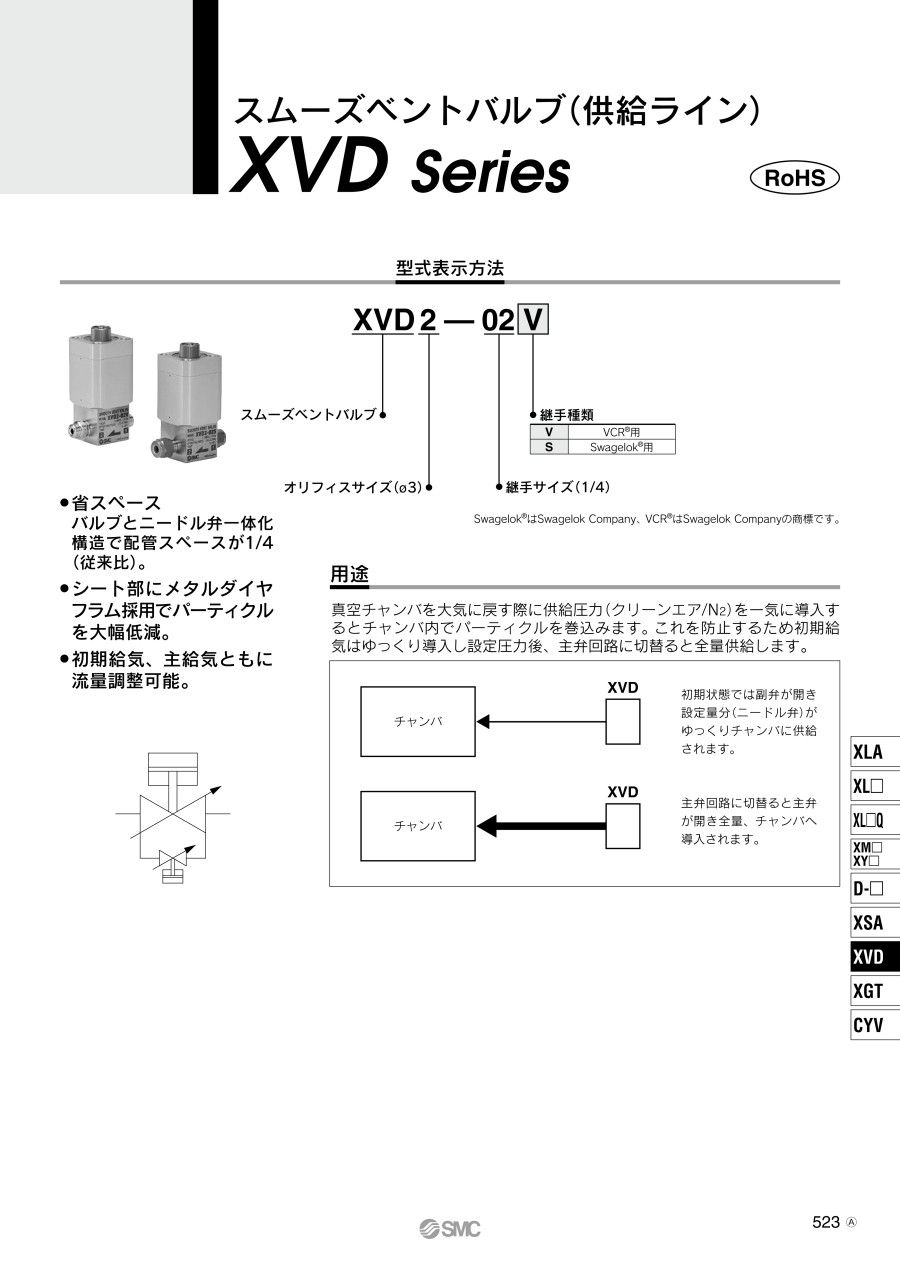

スムーズベントバルブ（供給ライン） XVDシリーズ

■初期給気流量の設定

初期給気ロックねじ（15）をマイナスドライバで軽く止まるまで反時計方向に緩め、初期給気アジャストナット（4）を時計回りで回し続け、回転トルクを感じる近くの銘板とアジャストナットのマークが合った所が、初期給気流量の最小流量になる。（工場出荷時、最小流量位置に設定されている。この位置以上、初期給気アジャストナット（4）を締め込むと、流体が流れない／内部部品の破損等の可能性があるので、注意すること。）
初期給気メモリ板（17）の角度合わせ目盛と初期給気アジャストナット（4）の位置を確認後に反時計回転で初期給気量を設定する。回転数と流量特性に従い初期給気流量を設定する。設定後は初期給気ロックねじ（15）を0.5N-cmのトルクで締めてロックする。

■主給気流量の設定

主給気ロックねじ（16）をマイナスドライバで緩め、主給気アジャストナット（5）をマイナスドライバなどで自由に回転する事を確認する。主給気アジャストナット（5）を時計回りで回し続け、停止した所が初期給気の設定量となる。主給気メモリ板（18）の角度合わせ目盛と主給気アジャストナット（5）の位置を確認後に反時計回転で主給気流量を設定する。設定後は主給気ロックねじ（16）を0.3N-cmのトルクで締めてロックする。

■初期給気の供給

IN（1）ポート側から充填された気体は、初期スプリング（11）により開閉弁ピストン（10）を押下げ、ダイヤフラム（7）と弁座（6）をシールさせ気体を止める。パイロットポートS（20）にパイロット圧力を加える。パイロット圧力は開閉ピストン（10）の下部に充填され、開閉弁ピストン（10）は規定量移動し停止する。開閉弁ピストン（10）が移動することにより、ダイヤフラム（7）は弁座（6）から離脱し気体が流れる。流れ始めた気体はポペット弁（8）とポペット座（9）との隙間（初期給気設定量）を通りOUT（2）ポート側へ流れる。

■主給気の供給

初期給気弁用パイロットポート（20）にパイロット圧力を加えた状態で、パイロットポートM（19）にパイロット圧力を加える。パイロット圧力はポペット弁ピストン（12）の下部に充填され、ポペット弁ピストン（12）は上動し主給気アジャストナット（5）に当たり停止する。ポペット弁ピストン（12）が移動することにより連結されたポペット弁（8）は初期給気調整位置からさらに移動しより多くの気体がOUT（2）ポート側へ流れる。

■初期・主給気の停止

回転数と流量特性

初期給気、主給気は同時に停止可能。パイロットポートS（20）からの排気により主スプリング（13）の力で、開閉弁ピストン（10）が下方に移動しダイヤフラム（7）と弁座（6）が閉じ、気体の供給を停止する。パイロットポートM（19）からの排気により初期スプリング（11）の力で、ポペット弁ピストン（12）が下方に移動し、初期給気の設定位置に戻る。

備考1：主給気の供給は初期給気弁用パイロットポートS（19）に加圧状態で行う。
備考2：機構上初期給気量を大きくすると、主給気量の範囲が減少する。
