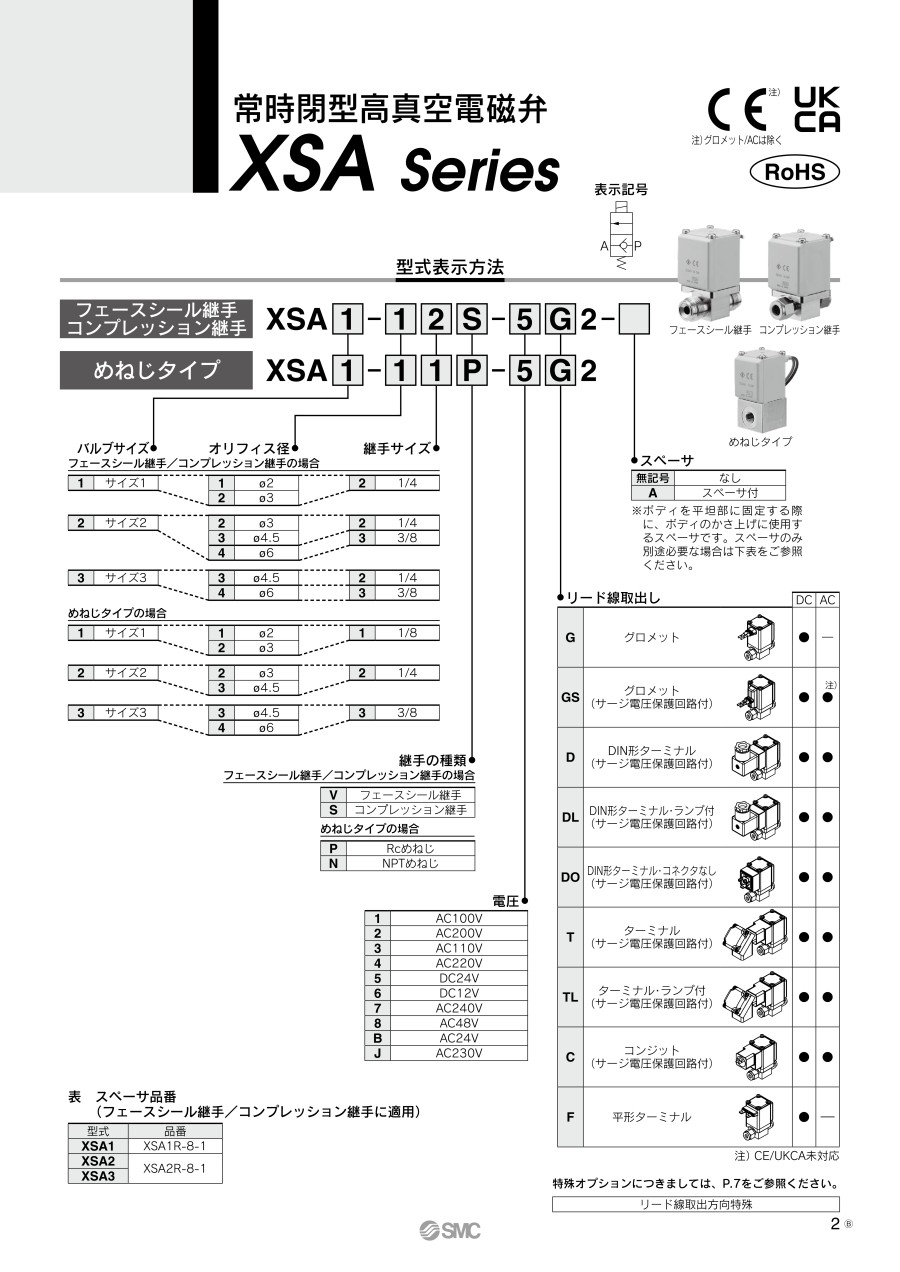

常時閉型高真空電磁弁 XSAシリーズ

外形図

グロメット：G（左下：スペーサなし／右下：スペーサ付き）

グロメット：GS

コンジット：C

平形ターミナル：F（左：端子部）

DIN形ターミナル：D

ターミナル：T

製品仕様

フェースシール継手

スリーブの先端にメタルガスケットをセットし、ナットの締込みによりシールを形成する継手で、真空から正圧まで高いシール性を保持。

コンプレッション継手

食い込み式のチューブ継手で、フェルールというリングを2重に使用してナットの締込みによりフェルールを配管に食い込ませて接続。

めねじ（Rc、NPT）

注1）作動圧力差はポート1（高圧側）とポート2（低圧側）の差を示します。
例：0.3MPaの場合、ポート2が真空（1Torr以下）では、ポート1に0.2MPa（G）まで加圧可能です。
注2）逆方向可能圧力は、ポート1が大気圧の場合にポート2から加圧可能な圧力を示します。
注3）フェースシール継手／コンプレッション継手のみです。
注4）リーク量は周囲温度20℃、差圧0.1MPaでの値で、ガス透過を除きます。
注5）ACは全て全波整流器付きになります。
注6）消費電力、皮相電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10%）
注7）周囲温度20℃、定格電圧印加時の値です。ただし、周囲の環境により変わるため参考値となります。
注8）グロメットの値です。

流量特性

■フェースシール継手／コンプレッション継手

構造・作動

番号	名称	材質
1	ソレノイドコイル	Cu+Fe+樹脂
2	固定鉄心	Fe
3	チューブ	SUS※
4	レシジアール	PET※
5	可動鉄心Ass'y	FKM, SUS, 樹脂（PPS）※
6	スプリング	SUS※
7	ボディ	SUS※
8	Oリング	FKM※
9	スペーサ	Al

• ※ 接ガス部

（9）スペーサ（フェースシール継手／コンプレッション継手のみ）：ボディを平坦部に固定する際に、ボディのかさ上げに使用するスペーサ。

規格表

単位：mm

注意・禁止事項

• ※ 緊急遮断弁などには使用できません。カタログに記載しているバルブは、緊急遮断弁などの安全確保用バルブとして設計されていません。そのようなシステムの場合は、別の確実に安全確保できる手段を講じた上で、ご使用ください。
• ※ 長期連続通電について、連続通電にて使用した場合、ソレノイドコイルが発熱します。密閉された容器内などでの使用は避け、通気性の良い所へ設置してください。また、通電時、通電直後は電磁弁に触れないでください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
