SMC

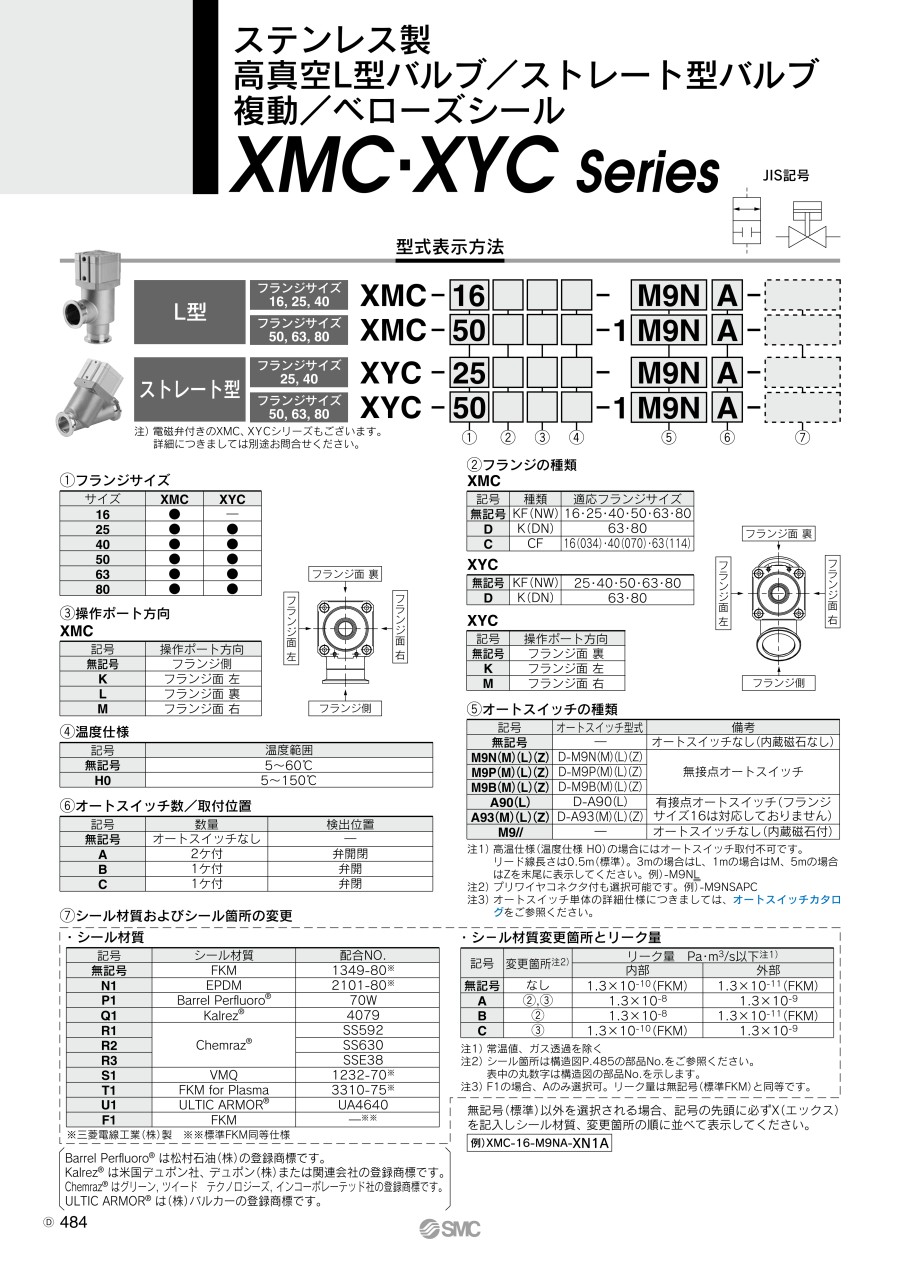

ステンレス製高真空L型/ストレート型バルブ複動/ベローズシール XMC・XYCシリーズ

カタログ |

通常単価(税別): 49,207円～325,501円

税込単価: 54,128円～358,051円

通常出荷日：3日目～19日目

ガス溜まりのない精密鋳造一体構造の真空バルブ。【特長】・ベローズ式でダストフリー、クリーン化・圧力バラ...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

アルミニウム製高真空L型バルブ複動/ベローズシール XLCシリーズ

通常価格(税別)： 39,244円 (税込価格：43,168円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

アルミニウム製高真空L型バルブ常時閉/ベローズシール XLAVシリーズ電磁弁付

通常価格(税別)： 39,784円 (税込価格：43,762円)

通常出荷日：19 日目

未確定：候補が311型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

XMC-16～40／L型

XMC-50～80／L型

XYC-25、XYC-40／ストレート型

XYC-50～80／ストレート型

製品仕様

L型バルブ／XMCシリーズ

L型バルブ／XMCシリーズの操作ポート方向

ストレート型／XYCシリーズ

ストレート型／XYCシリーズの操作ポート方向

型番		XMC-16	XMC-25 XYC-25	XMC-40 XYC-40	XMC-50 XYC-50	XMC-63 XYC-63	XMC-80 XYC-80
フランジ（バルブ）サイズ		16, CF034	25	40, CF070	50	63, CF114	80
弁の形式		複動（両作動）・加圧開閉
使用流体		不活性ガス系の真空
使用温度 ℃		5～60（高温タイプの場合 5～150）
使用圧力 Pa（abs）		1×10^-6～大気圧
コンダクタンス L/s^注1）		5	14	45	80	160	200
リーク量 Pa・m³/s	内部	標準材質（FKM）の場合 1.3×10^-10 常温時・ガス透過を除く
リーク量 Pa・m³/s	外部	標準材質（FKM）の場合 1.3×10^-11 常温時・ガス透過を除く
作動時間 s		0.08	0.15	0.35	0.4	0.54	0.7
フランジの種類		KF（NW）, CF	KF（NW）	KF（NW）, CF	KF（NW）	KF（NW）, K（DN）, CF	KF（NW）, K（DN）
主な材質		本体：SCS13（SUS304相当）, ベローズ：SUS316L, 要部：SUS304, FKM（標準シール材）
パイロット圧力 MPa（G）		0.3～0.6			0.4～0.6
パイロットポート接続口径		M5		Rc 1/8
質量 kg^注2）	XMC	0.36（0.40）	0.62	1.40（1.76）	2.10	3.80（5.16）	6.30
質量 kg^注2）	XYC	-	0.67	1.42	2.50	4.50	7.80

注1）コンダクタンスは同一寸法のエルボの"分子流"での値で代表しています。
注2）（）内質量はCF（コンフラット）継手の場合です。

構造

XMC／L型（左）・XYC／ストレート型（右）

※保守部品につきましてはカタログP.497をご参照ください。

規格表

単位：mm

XMC-16～40／L型

型番	A	B	C	D	Fn	Fc	G	H	J	P.C.D L1	L2
XMC-16	40	110	38	1	30	34	17	40	26	P.C.D 27	6×φ4.4（直径4.4mm）
XMC-25	50	120	48	1	40	-	26	39	28	-	-
XMC-40	65	171	66	2	55	70	41	63	36	P.C.D 58.7	6×φ6.6（直径6.6mm）

XMC-50～80／L型

型番	A	B	C	D	Fn	Fd	Fc	G	H	J	P.C.D L1	L2	K
XMC-50	70	183	80	31	75	-	-	52	77	29	-	-	10.5
XMC-63	88	209	100	39	87	95	114	70	76.5	36	P.C.D 92.1	8×φ8.4（直径8.4mm）	9
XMC-80	90	250	117	45.5	114	110	-	83	105	44	-	-	9

XYC-25、XYC-40／ストレート型

型番	A	B	C	D	E	Fn	G	H	J
XYC-25	100.2	85	48	1	23.5	40	26	64	28
XYC-40	130	115	66	2	38	55	41	84	36

XYC-50～80／ストレート型

型番	A	B	C	D	E	Fn	Fd	G	H	J	K	M
XYC-50	178	121	80	31	53	75	-	52	104	29	10.5	78
XYC-63	209	148	100	39	61	87	95	70	126	36	9	99
XYC-80	268	177	117	45.5	80	114	110	83	150	44	9	116

注意・禁止事項

※ ボディ材質はSCS13（SUS304相当）、ベローズはSUS316L、その他真空部の金属材質はSUS304です。真空部のシール材質は標準でFKMとなっておりますが、その他材質（型番表示方法確認下さい）への変更が可能です。使用材質を確認のうえ、支障のない流体をご使用ください。
※ 操作気圧配管材料および継手の耐熱は、使用温度に適したものを選定してください。
※ スイッチ部の温度は60℃以下にしてください。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

フランジ種類

フランジ呼び

バルブ種類

操作ポート方向

温度範囲

(℃)

スイッチ型式

スイッチ数

シール材質

リーク量

(Pa・m³/s)

シ−ル変更箇所

スイッチリード線長さ

(m)

最小発注数量

KF	16	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石付）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	16	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	Kalrez（配合No.：4079）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
KF	16	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	16	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	Kalrez（配合No.：4079）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	3	1個
KF	16	L型	フランジ側	5～60	M9N	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	16	L型	フランジ側	5～60	M9N	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
KF	16	L型	フランジ側	5～60	M9P	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	16	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	Kalrez（配合No.：4079）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	-	1個
CF	16	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
CF	16	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
CF	16	L型	フランジ側	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
CF	16	L型	フランジ面裏	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
CF	16	L型	フランジ面裏	5～60	M9N	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
CF	16	L型	フランジ面裏	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ側	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ面左	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ面裏	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ面裏	5～60	オートスイッチなし（内蔵磁石付）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	16	L型	フランジ面裏	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	16	L型	フランジ面裏	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	16	L型	フランジ面裏	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	5	1個
KF	16	L型	フランジ面裏	5～60	M9N	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
KF	16	L型	フランジ面裏	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ側	5～60	A90	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ側	5～60	A93	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ側	5～60	A93	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
KF	25	L型	フランジ側	5～60	A93	1ケ付（検出位置：弁閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ側	5～60	A93	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ側	5～60	A93	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	3	1個
KF	25	L型	フランジ側	5～60	A93	1ケ付（検出位置：弁開）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石付）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石付）	オートスイッチなし	VMQ（配合No.：1232-70）	内部：1.3×10の-8乗外部：1.3×10の-11乗	バルブシール	-	1個
KF	25	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	VMQ（配合No.：1232-70）	内部：1.3×10の-8乗外部：1.3×10の-11乗	バルブシール	0.5	1個
KF	25	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ側	5～60	M9B	2ケ付（検出位置：弁開閉）	VMQ（配合No.：1232-70）	内部：1.3×10の-8乗外部：1.3×10の-11乗	バルブシール	5	1個
KF	25	L型	フランジ側	5～60	M9N	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ側	5～60	M9N	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
KF	25	L型	フランジ側	5～60	M9N	1ケ付（検出位置：弁開）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ側	5～60	M9N	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ側	5～60	M9N	1ケ付（検出位置：弁閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ側	5～60	M9P	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	Kalrez（配合No.：4079）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	-	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	Kalrez（配合No.：4079）	内部：1.3×10の-8乗外部：1.3×10の-11乗	バルブシール	-	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	Kalrez（配合No.：4079）	内部：1.3×10の-10乗外部：1.3×10の-9乗	外部シール	-	1個
KF	25	L型	フランジ側	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	VMQ（配合No.：1232-70）	内部：1.3×10の-8乗外部：1.3×10の-11乗	バルブシール	-	1個
KF	25	L型	フランジ側	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ側	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	-	1個
KF	25	L型	フランジ面左	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ面左	5～60	M9B	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個
KF	25	L型	フランジ面左	5～60	M9N	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ面左	5～60	M9N	2ケ付（検出位置：弁開閉）	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	0.5	1個
KF	25	L型	フランジ面左	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ面左	5～150	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	EPDM（配合No.：2101-80）	内部：1.3×10の-8乗外部：1.3×10の-9乗	バルブシール/外部シール	-	1個
KF	25	L型	フランジ面裏	5～60	オートスイッチなし（内蔵磁石なし）	オートスイッチなし	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	-	1個
KF	25	L型	フランジ面裏	5～60	A90	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	0.5	1個
KF	25	L型	フランジ面裏	5～60	A90	2ケ付（検出位置：弁開閉）	FKM（配合No.：1349-80）	内部：1.3×10の-10乗外部：1.3×10の-11乗	なし	3	1個

通常単価(税別) (税込単価)	通常出荷日

57,516円 ( 63,268円 )	19日目
57,790円 ( 63,569円 )	19日目
63,829円 ( 70,212円 )	19日目
78,374円 ( 86,211円 )	19日目
64,596円 ( 71,056円 )	19日目
79,138円 ( 87,052円 )	19日目
64,021円 ( 70,423円 )	19日目
64,213円 ( 70,634円 )	19日目
64,787円 ( 71,266円 )	19日目
72,059円 ( 79,265円 )	19日目
64,297円 ( 70,727円 )	19日目
70,612円 ( 77,673円 )	19日目
65,638円 ( 72,202円 )	19日目
64,297円 ( 70,727円 )	19日目
70,995円 ( 78,095円 )	19日目
65,638円 ( 72,202円 )	19日目
58,854円 ( 64,739円 )	19日目
57,516円 ( 63,268円 )	19日目
57,516円 ( 63,268円 )	19日目
49,207円 ( 54,128円 )	19日目
63,829円 ( 70,212円 )	19日目
64,596円 ( 71,056円 )	19日目
54,332円 ( 59,765円 )	19日目
64,213円 ( 70,634円 )	19日目
58,854円 ( 64,739円 )	19日目
53,843円 ( 59,227円 )	19日目
63,829円 ( 70,212円 )	19日目
65,361円 ( 71,897円 )	19日目
65,551円 ( 72,106円 )	19日目
63,448円 ( 69,793円 )	19日目
66,128円 ( 72,741円 )	19日目
57,331円 ( 63,064円 )	19日目
63,829円 ( 70,212円 )	19日目
61,915円 ( 68,107円 )	19日目
61,999円 ( 68,199円 )	19日目
67,850円 ( 74,635円 )	19日目
67,934円 ( 74,727円 )	19日目
68,614円 ( 75,475円 )	19日目
69,464円 ( 76,410円 )	19日目
68,040円 ( 74,844円 )	19日目
68,232円 ( 75,055円 )	19日目
64,787円 ( 71,266円 )	19日目
68,807円 ( 75,688円 )	19日目
65,171円 ( 71,688円 )	19日目
68,807円 ( 75,688円 )	19日目
84,200円 ( 92,620円 )	19日目
73,865円 ( 81,252円 )	19日目
71,866円 ( 79,053円 )	19日目
61,619円 ( 67,781円 )	19日目
62,957円 ( 69,253円 )	19日目
63,149円 ( 69,464円 )	19日目
61,535円 ( 67,689円 )	19日目
68,614円 ( 75,475円 )	19日目
68,040円 ( 74,844円 )	19日目
68,232円 ( 75,055円 )	19日目
54,427円 ( 59,870円 )	19日目
63,149円 ( 69,464円 )	19日目
61,535円 ( 67,689円 )	19日目
63,829円 ( 70,212円 )	19日目
64,596円 ( 71,056円 )	19日目

...

基本情報

基本情報

ガス溜まりのない精密鋳造一体構造の真空バルブ。
【特長】
・ベローズ式でダストフリー、クリーン化
・圧力バランス構造
・ボディ材質：SCS13（SUS304相当）
・アルミ製高真空L型バルブXLシリーズと互換性のある取付（XMシリーズ）
・軽量・コンパクト
