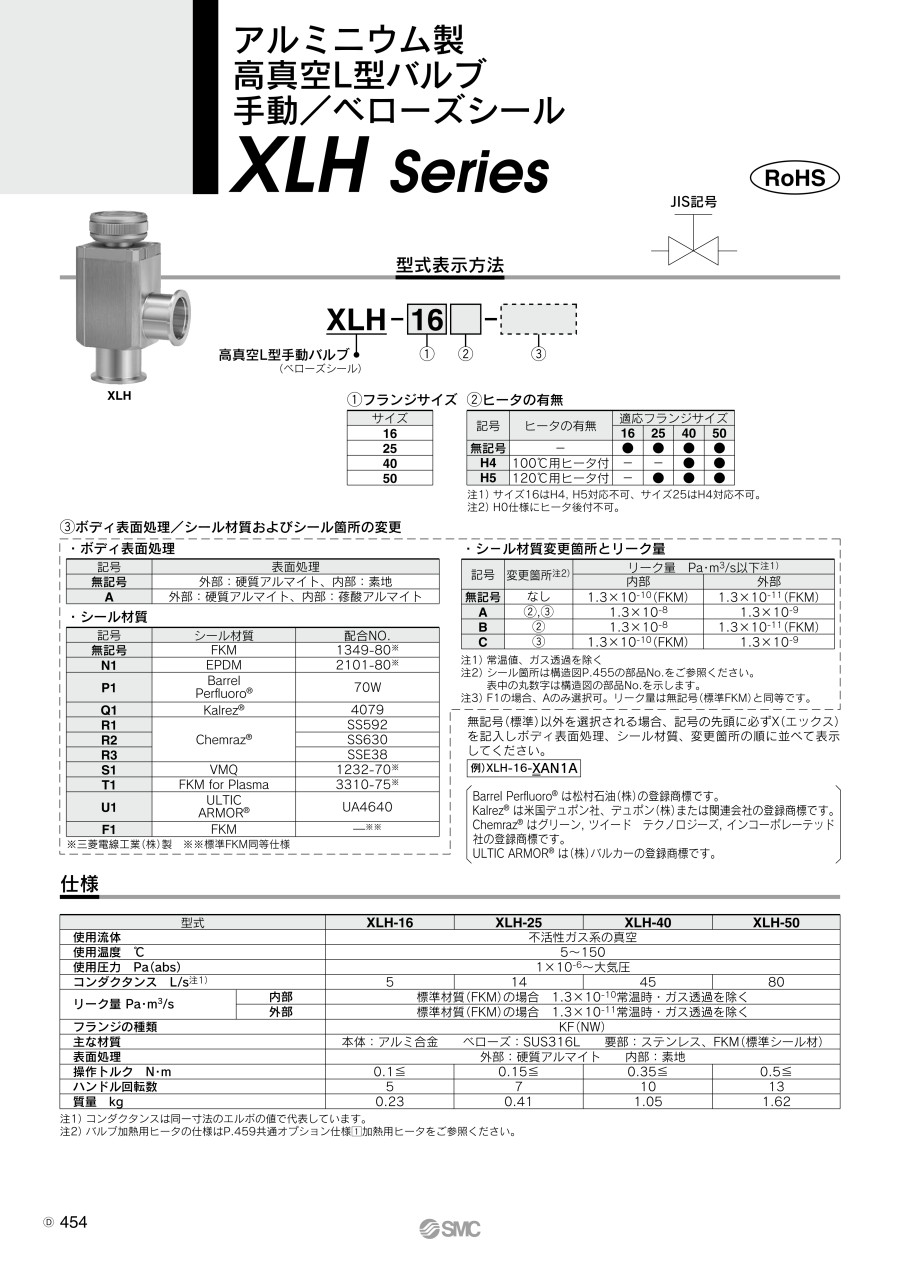

アルミニウム製 高真空L型バルブ 手動/ベローズシール XLHシリーズ

外形図

注）上図（イ）、（ロ）、（ハ）はヒータの取り付け位置を示します。またヒータの取り付け位置は、ヒータの種類により異なります。詳細はカタログ交換用ヒータ／部品品番の取り付け位置をご参照ください。

製品仕様

構造

※保守部品につきましてはカタログをご参照ください。

作動説明

• ハンドルを左に回転させることにより、バルブは開く。ハンドルは上下せず、インジケータでバルブの開閉位置を表示する。
• ハンドルを右に回転させるとバルブは閉じる方向に進み、ハンドルの回転力が急に感じなくなった所で、バルブがシールする。バルブのシール力はスプリングで行い一定。

オプション説明

• ヒータ
  サーミスターを用い簡易的に加熱。バルブのサイズにより異なりますが、100℃・120℃にボディを加熱する。サイズと設定温度によりサーミスターの種類と使用数が異なる。
• インジケータ
  バルブ開で銘板中心の面付近に、オレンジ色のマークを目視できる。

規格表

単位：mm

注1）E寸法はヒータ付きの場合です。（リード線長さ≒1m）

注意・禁止事項

• ※ ボディ材質はA6063、ベローズはSUS316L、その他真空部の金属材質はSUS304です。真空部のシール材質は標準でFKMとなっておりますが、その他材質（型番表示方法確認ください）の選択が可能です。使用材質を確認のうえ、支障のない流体をご使用ください。
• ※ ヒータ（サーミスター）付きをご使用の場合は、温度過昇防止機構を設置してください。
• ※ 使用圧力範囲内でご使用ください。
• ※ デポジットの多いガスの場合は、ボディを加熱するかヒータ付きを使用しバルブへのデポジットを防止してください。
• ※ 上記以外の製品情報につきましては、カタログを参照ください。
