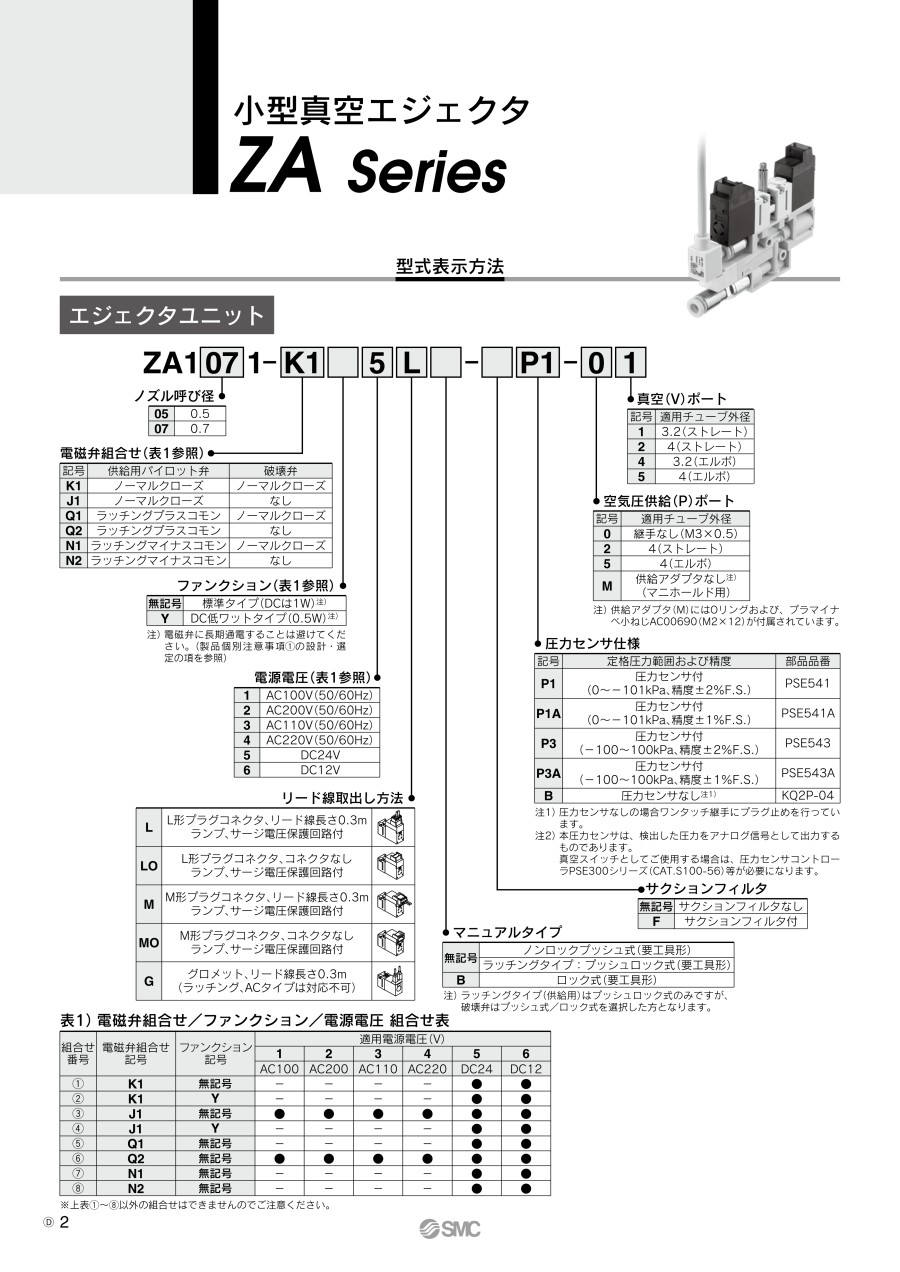

小型真空エジェクタ ZAシリーズ

外形図

単位：mm

K1タイプ ZA1□1-K1□□□□-□□-□□

ZA1□1-K1□□L□-FP□-02

注）本体を取付ける際は、締め付けトルク0.6±0.06N・mにて締め付けけてください。過大な締付トルクをかけるとボディが破損する恐れがあります。

ZA1□1-K1□□□□-□B-□□

ZA1□1-K1□□M□-□□-□□

ZA1□1-K1□□G□-□□-□□



製品仕様

外観1

外観2

稼動部設置可能

各部仕様

ZA1□1-K1□□□□-FP□-□□（B）の場合の回路図

圧力センサ

構造

■構成部品

番号	部品名	材質
1	ボディ	PBT
2	バルブカバー	PBT
3	ポペット弁Ass'y	-
4	破壊流量調整ニードルAss'y	-
5	供給アダプタ	-

■交換部品

番号	部品名	部品型番
6	吸音材	ZA1-SAE2
7※	プラマイナベ小ねじ	AC00690（M2×12）
8	供給用パイロット弁	VQ110□-□□□
9	破壊弁	VQ110□-□□□
10	圧力センサ	PSE54□□-R04
11※	Oリング	KA00177
12	フィルタエレメント	ZA1-FE-30

※番号7、11の部品につきましては、部品Ass'y ZA1-OP-1（各10ヶ入）をご用意しております。

注意・禁止事項

• ※ 本体の取り付け時のねじ締め付けは、0.6±0.06N・mにて行ってください。過大な締付トルクをかけるとボディが破損する恐れがあります。
• ※ フィルタAss'y取り付け時のねじ締め付けは、0.07±0.01N・mにて行ってください。過大なトルクをかけると、フィルタケースが破損する恐れがあります。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
