凹凸のあるワーク吸着に対応する吸着パッド。
【特長】
・タイプ:パッド単体。
・パッド種類:スポンジ。
・パッド材質:導電性シリコーン、導電性CR。
・パッド外径:φ4(パッド径4mm)、φ6(パッド径6mm)、φ8(パッド径8mm)。
・パッド外径:φ10(パッド径10mm)、φ15(パッド径15mm)。
・アダプタ付き/真空取出方向方向:縦。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

PDF

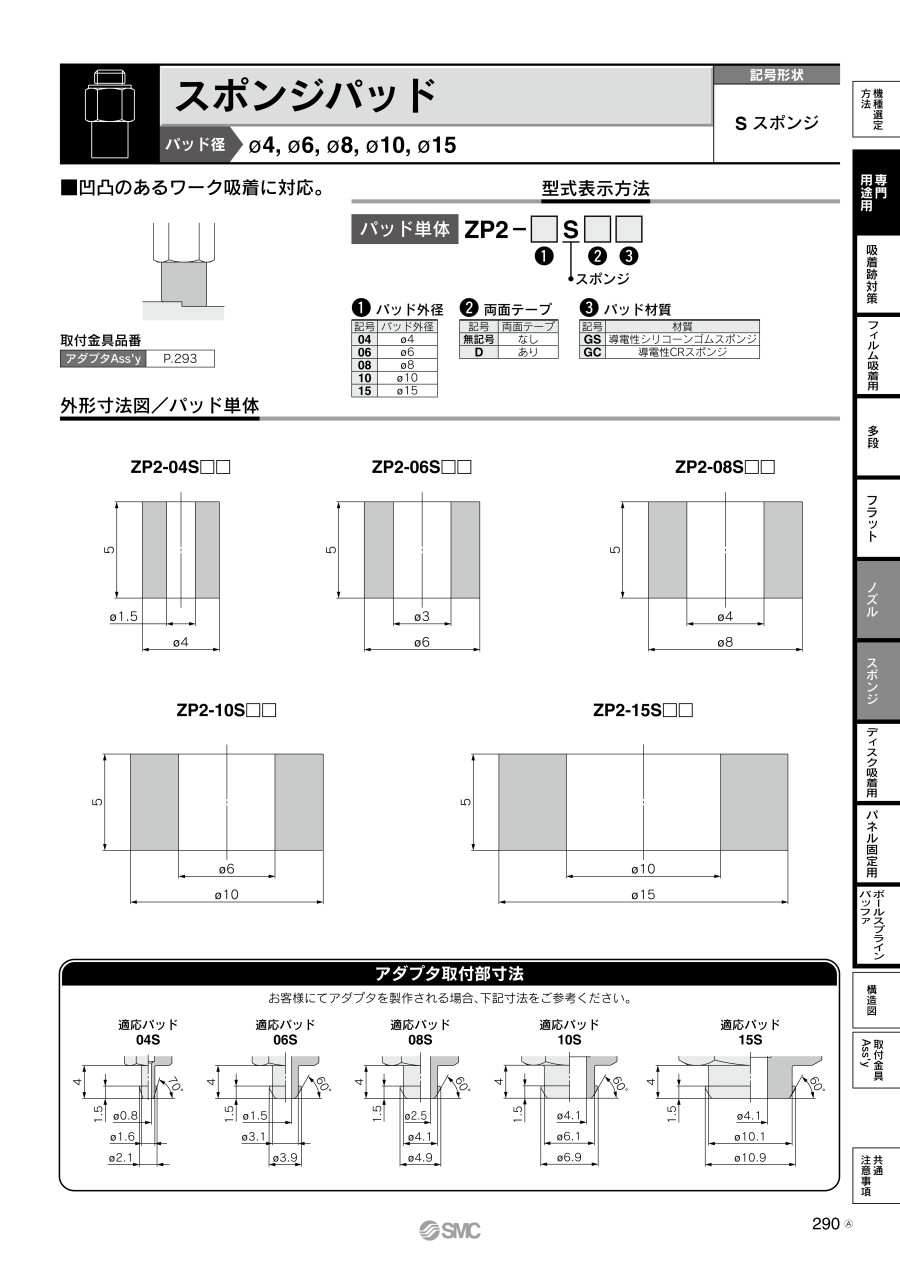

スポンジパッド ZP2シリーズ パッド単体の仕様

スポンジパッド パッド単体シリーズの外観

スポンジパッド パッド単体シリーズの外観

スポンジパッドの使用例

スポンジパッドの使用例

この製品の寸法図



(単位:mm)



ZP2-04S□の寸法図

ZP2-04S□の寸法図



(単位:mm)



ZP2-06S□の寸法図

ZP2-06S□の寸法図



(単位:mm)



ZP2-08S□の寸法図

ZP2-08S□の寸法図

スポンジパッド ZP2シリーズ アダプタ付きの仕様

スポンジパッド アダプタ付きシリーズの外観

スポンジパッド アダプタ付きシリーズの外観

取り付け接続

記号ねじ径適用パッド外径記号
0406081015
A3M3×0.5(おねじ)----
A5M5×0.8(おねじ)-
B3M3×0.5(めねじ)----
B5M5×0.8(めねじ)-

この製品の寸法図



(単位:mm)



ZP2-T04S□-A3の寸法図

ZP2-T04S□-A3の寸法図



(単位:mm)



ZP2-T06S□-A5の寸法図

ZP2-T06S□-A5の寸法図



(単位:mm)



ZP2-T08S□-A5の寸法図

ZP2-T08S□-A5の寸法図



(単位:mm)



ZP2-T10S□-A5の寸法図

ZP2-T10S□-A5の寸法図

※上記以外の製品情報につきましては、カタログを参照下さい。

型番
ZP2-04SGC
ZP2-04SGS
ZP2-06SGC
ZP2-06SGS
ZP2-08SGC
ZP2-08SGS
ZP2-10SGC
ZP2-10SGS
ZP2-15SGC
ZP2-15SGS
ZP2-T04SGC-A3
ZP2-T04SGC-B3
ZP2-T04SGS-A3
ZP2-T04SGS-B3
ZP2-T06SGC-A5
ZP2-T06SGC-B5
ZP2-T06SGS-A5
ZP2-T06SGS-B5
ZP2-T08SGC-A5
ZP2-T08SGC-B5
ZP2-T08SGS-A5
ZP2-T08SGS-B5
ZP2-T10SGC-A5
ZP2-T10SGC-B5
ZP2-T10SGS-A5
ZP2-T10SGS-B5
ZP2-T15SGC-A5
ZP2-T15SGC-B5
ZP2-T15SGS-A5
ZP2-T15SGS-B5
型番通常単価最小発注数量スライド値引通常
出荷日
パット種類 ゴム系材質 真空取出口 環境 パッド径
(φ)
真空取出口ねじ径 取付接続ねじ 種類 真空取出方向

348円

1個

30日目

パット単体[クロロプレンゴム] 導電性クロロプレンゴム(CR)-静電気拡散 / 耐熱 / 耐薬品4--パッド単体-

558円

1個

5日目

パット単体[シリコンゴム] 導電性シリコーンゴム-静電気拡散 / 耐寒 / 耐熱4--パッド単体-

348円

1個

在庫品1日目

当日出荷可能

パット単体[クロロプレンゴム] 導電性クロロプレンゴム(CR)-静電気拡散 / 耐熱 / 耐薬品6--パッド単体-

558円

1個

在庫品1日目

当日出荷可能

パット単体[シリコンゴム] 導電性シリコーンゴム-静電気拡散 / 耐寒 / 耐熱6--パッド単体-

348円

1個

在庫品1日目

当日出荷可能

パット単体[クロロプレンゴム] 導電性クロロプレンゴム(CR)-静電気拡散 / 耐熱 / 耐薬品8--パッド単体-

558円

1個

在庫品1日目

当日出荷可能

パット単体[シリコンゴム] 導電性シリコーンゴム-静電気拡散 / 耐寒 / 耐熱8--パッド単体-

453円

1個

在庫品1日目

当日出荷可能

パット単体[クロロプレンゴム] 導電性クロロプレンゴム(CR)-静電気拡散 / 耐熱 / 耐薬品10--パッド単体-

558円

1個

在庫品1日目

当日出荷可能

パット単体[シリコンゴム] 導電性シリコーンゴム-静電気拡散 / 耐寒 / 耐熱10--パッド単体-

453円

1個

在庫品1日目

当日出荷可能

パット単体[クロロプレンゴム] 導電性クロロプレンゴム(CR)-静電気拡散 / 耐熱 / 耐薬品15--パッド単体-

558円

1個

5日目

パット単体[シリコンゴム] 導電性シリコーンゴム-静電気拡散 / 耐寒 / 耐熱15--パッド単体-

934円

1個

5日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)おねじ静電気拡散 / 耐熱 / 耐薬品4M3おねじ M3×0.5アダプタ付縦方向

849円

1個

31日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)めねじ静電気拡散 / 耐熱 / 耐薬品4M3めねじ M3×0.5アダプタ付縦方向

1,147円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムおねじ静電気拡散 / 耐寒 / 耐熱4M3おねじ M3×0.5アダプタ付縦方向

1,061円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムめねじ静電気拡散 / 耐寒 / 耐熱4M3めねじ M3×0.5アダプタ付縦方向

934円

1個

在庫品1日目

当日出荷可能

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)おねじ静電気拡散 / 耐熱 / 耐薬品6M5おねじ M5×0.8アダプタ付縦方向

849円

1個

31日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)めねじ静電気拡散 / 耐熱 / 耐薬品6M5めねじ M5×0.8アダプタ付縦方向

1,147円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムおねじ静電気拡散 / 耐寒 / 耐熱6M5おねじ M5×0.8アダプタ付縦方向

1,061円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムめねじ静電気拡散 / 耐寒 / 耐熱6M5めねじ M5×0.8アダプタ付縦方向

934円

1個

5日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)おねじ静電気拡散 / 耐熱 / 耐薬品8M5おねじ M5×0.8アダプタ付縦方向

849円

1個

31日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)めねじ静電気拡散 / 耐熱 / 耐薬品8M5めねじ M5×0.8アダプタ付縦方向

1,147円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムおねじ静電気拡散 / 耐寒 / 耐熱8M5おねじ M5×0.8アダプタ付縦方向

1,061円

1個

5日目

ホルダセット[シリコンゴム] 導電性シリコーンゴムめねじ静電気拡散 / 耐寒 / 耐熱8M5めねじ M5×0.8アダプタ付縦方向

1,019円

1個

5日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)おねじ静電気拡散 / 耐熱 / 耐薬品10M5おねじ M5×0.8アダプタ付縦方向

1,125円

1個

5日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)めねじ静電気拡散 / 耐熱 / 耐薬品10M5めねじ M5×0.8アダプタ付縦方向

1,478円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムおねじ静電気拡散 / 耐寒 / 耐熱10M5おねじ M5×0.8アダプタ付縦方向

1,310円

1個

31日目

ホルダセット[シリコンゴム] 導電性シリコーンゴムめねじ静電気拡散 / 耐寒 / 耐熱10M5めねじ M5×0.8アダプタ付縦方向

1,293円

1個

31日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)おねじ静電気拡散 / 耐熱 / 耐薬品15M5おねじ M5×0.8アダプタ付縦方向

1,209円

1個

31日目

ホルダセット[クロロプレンゴム] 導電性クロロプレンゴム(CR)めねじ静電気拡散 / 耐熱 / 耐薬品15M5めねじ M5×0.8アダプタ付縦方向

1,478円

1個

在庫品1日目

当日出荷可能

ホルダセット[シリコンゴム] 導電性シリコーンゴムおねじ静電気拡散 / 耐寒 / 耐熱15M5おねじ M5×0.8アダプタ付縦方向

1,393円

1個

5日目

ホルダセット[シリコンゴム] 導電性シリコーンゴムめねじ静電気拡散 / 耐寒 / 耐熱15M5めねじ M5×0.8アダプタ付縦方向
