真空パッド 平形溝付・ベロウ形溝付 ZP3Eシリーズ

真空パッド 平形溝付・ベロウ形溝付 ZP3Eシリーズ
通常単価:
679円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

吸着姿勢の安定化と離脱性が向上した真空パッド。
【特長】
・平形溝付き、ベロウ形溝付き。
・吸着姿勢の安定化と離脱性が向上。吸着面に溝を設け、内部空間を確保。
・取り付けねじ削減。
・吸着跡をきらうワークに対応。
・パッドと金属部の分別廃棄が可能。
・ワークの湾曲への追従性向上。
・首振パッドを軽量化。
・吸込流量の大きい通気性のあるワークや、大流量吸引の真空ブロアポンプに対応。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

PDF

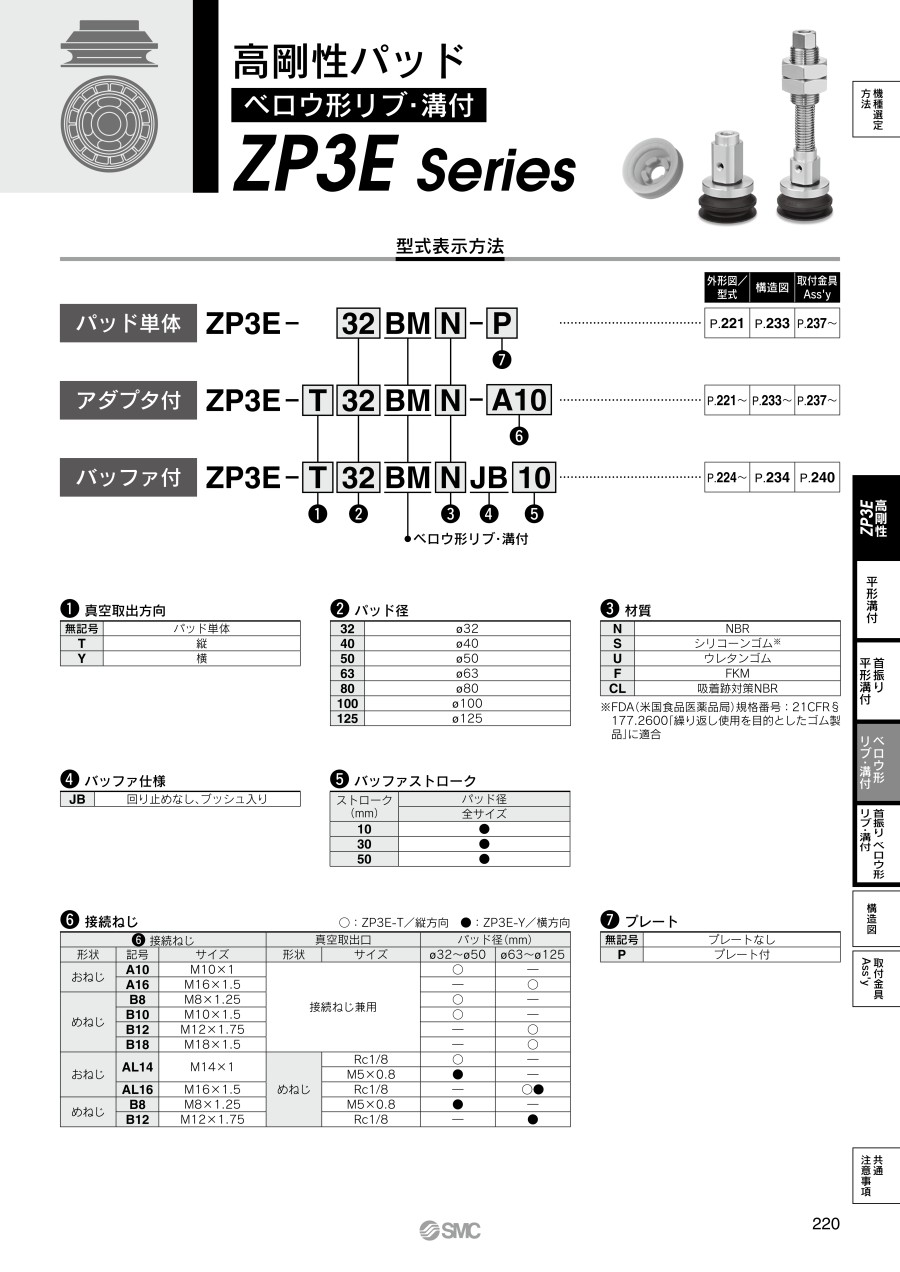

真空パッド(平形溝付き/ベロウ形溝付き) ZP3Eシリーズの仕様

縦方向真空取り出し形 アダプタ付きの仕様



(単位:mm)



縦方向真空取り出し形 アダプタ付きの外観

縦方向真空取り出し形 アダプタ付きの外観

止めねじ付:真空取り出し口/縦(ZP3E-T32UM□-A10)の寸法図

止めねじ付:真空取り出し口/縦(ZP3E-T32UM□-A10)の寸法図

パッド形状:平形溝付き

アダプタ付きパッドの構造図(止めねじ付き、おねじアダプタ付き(真空取り出し口/縦))

アダプタ付きパッドの構造図(止めねじ付き、おねじアダプタ付き(真空取り出し口/縦))

番号部品名材質(表面処理)備考
1真空パッドNBR・シリコーンゴム
ウレタンゴム・FKM
吸着跡対策NBR
パッド形状:平形溝付・ベロウ形溝付
2止めねじ黄銅(無電解ニッケルめっき)-
3プレートアルミニウム合金(白色アルマイト)-
4ホルダーアルミニウム合金(白色アルマイト)パッド径:φ32~50(パッド径32~50mm)用
構造鋼(無電解ニッケルめっき)パッド径:φ63~125(パッド径63~125mm)用
5シールワッシャ鋼帯/NBR-
6アダプタアルミニウム合金(白色アルマイト)パッド径:φ32~50(パッド径32~50mm)用
黄銅(無電解ニッケルめっき)パッド径:φ63~125(パッド径63~125mm)用
7ナット黄銅(無電解ニッケルめっき)パッド径:φ32~50(パッド径32~50mm)用
構造用鋼(ニッケルめっき)パッド径:φ63~125(パッド径63~125mm)用

※1~12につきましては、平形溝付き/ベロウ形溝付きとも共通部品になります。



縦方向真空取り出し形 バッファ付きパッドの仕様



(単位:mm)



縦方向真空取り出し形バッファ付きパッドの外観

縦方向真空取り出し形バッファ付きパッドの外観

バッファ付き:真空取り出し口/縦(ZP3E-T32UM□JB□)の寸法図

バッファ付き:真空取り出し口/縦(ZP3E-T32UM□JB□)の寸法図

パッド形状:平形溝付き

型式AB
ZP3E-T32UM□JB1063.6115.6
ZP3E-T32UM□JB3088.6140.6
ZP3E-T32UM□JB50108.6160.6
バッファ付きパッドの構造図(真空取り出し口/縦)

バッファ付きパッドの構造図(真空取り出し口/縦)

番号部品名材質(表面処理)備考
1真空パッドNBR・シリコーンゴム・ウレタンゴム・FKM・吸着跡対策NBRパッド形状:平形溝付・ベロウ形溝付
2止めねじ黄銅(無電解ニッケルめっき)-
3プレートアルミニウム合金(白色アルマイト)-
4ホルダーアルミニウム合金(白色アルマイト)パッド径:φ32~50(パッド径32~50mm)用
構造鋼(無電解ニッケルめっき)パッド径:φ63~125(パッド径63~125mm)用
5シールワッシャ軟鉄/NBR(亜鉛クロメート)-
6アダプタアルミニウム合金(白色アルマイト)-
7ピストンロッド構造鋼(硬質クロームめっき)-
8リターンスプリングステンレス鋼-
9バッファボディ黄銅(無電解ニッケルめっき)-
10バッファアダプタ黄銅(無電解ニッケルめっき)-
11ナット構造用鋼(ニッケルめっき)-
12ブッシュ--

※1~12につきましては、平形溝付き/ベロウ形溝付きとも共通部品になります。



縦方向真空取り出し形 首振アダプタ付きの仕様



(単位:mm)



縦方向真空取り出し口形 首振アダプタ付きの外観

縦方向真空取り出し口形 首振アダプタ付きの外観

首振アダプタ付き:真空取出口が縦(ZP3E-TF32UM□-AL6)の寸法図

首振アダプタ付き:真空取出口が縦(ZP3E-TF32UM□-AL6)の寸法図

パッド形状:平形溝付き

  • ※1揺動角中心位置を示す。
  • ※2アダプタ取り付け用工具位置

注)本製品の取り付け/取り外しは、六角レンチを図に示す(※2)アダプタ取り付け用工具位置にてご使用ください。

首振アダプタ付きパッド(おねじ:φ32~50(直径32~50mm))の構造図(おねじ(直接取り付け用)、おねじアダプタ付き(真空取り出し口/縦))

首振アダプタ付きパッド(おねじ:φ32~50(直径32~50mm))の構造図(おねじ(直接取り付け用)、おねじアダプタ付き(真空取り出し口/縦))

首振アダプタ付きパッドめねじ(真空取り出し口/縦)の構造図

首振アダプタ付きパッドめねじ(真空取り出し口/縦)の構造図

番号部品名材質(表面処理)備考
1真空パッドNBR・シリコーンゴム・ウレタンゴム・FKM・吸着跡対策NBRパッド形状:平形溝付・ベロウ形溝付
2プレートステンレス鋼-
3OリングFKM-
4シャフトステンレス鋼-
5シャフトリングステンレス鋼-
6ホルダーアルミニウム合金(白色アルマイト)-
7ストッパーステンレス鋼-
8アダプタアルミニウム合金(白色アルマイト)-
9ナット黄銅(無電解ニッケルめっき)-
10シールワッシャ軟鉄/NBR(亜鉛クロメート)-

※1~12につきましては、平形溝付き/ベロウ形溝付きとも共通部品になります。

注意事項

  • ※ 商品画像は代表画像の場合がございます。
  • ※ 上記以外の製品情報につきましては、カタログを参照ください。
型番
ZP3E-32BMCL
ZP3E-32BMCL-P
ZP3E-32BMF
ZP3E-32BMF-P
ZP3E-32BMN
ZP3E-32BMN-P
ZP3E-32BMS
ZP3E-32BMS-P
ZP3E-32BMU
ZP3E-32BMU-P
ZP3E-32UMCL
ZP3E-32UMCL-P
ZP3E-32UMF
ZP3E-32UMN
ZP3E-32UMN-P
ZP3E-32UMS
ZP3E-32UMS-P
ZP3E-32UMU
ZP3E-40BMCL
ZP3E-40BMCL-P
ZP3E-40BMF
ZP3E-40BMN
ZP3E-40BMN-P
ZP3E-40BMS
ZP3E-40BMS-P
ZP3E-40BMU
ZP3E-40UMCL
ZP3E-40UMCL-P
ZP3E-40UMF
ZP3E-40UMN
ZP3E-40UMN-P
ZP3E-40UMS
ZP3E-40UMS-P
ZP3E-40UMU
ZP3E-40UMU-P
ZP3E-50BMCL
ZP3E-50BMCL-P
ZP3E-50BMF
ZP3E-50BMF-P
ZP3E-50BMN
ZP3E-50BMN-P
ZP3E-50BMS
ZP3E-50BMS-P
ZP3E-50BMU
ZP3E-50BMU-P
ZP3E-50UMCL
ZP3E-50UMCL-P
ZP3E-50UMF
ZP3E-50UMN
ZP3E-50UMN-P
ZP3E-50UMS
ZP3E-50UMU
ZP3E-63BMCL
ZP3E-63BMCL-P
ZP3E-63BMF
ZP3E-63BMF-P
ZP3E-63BMN
ZP3E-63BMN-P
ZP3E-63BMS
ZP3E-63BMS-P
型番通常単価最小発注数量スライド値引通常
出荷日
パット種類 パット形状 ゴム系材質 真空取出口 環境 パッド径
(φ)
真空取出口ねじ径 バッファ仕様 バッファストローク
(mm)
取付接続ねじ 種類 真空取出方向 プレート おねじ詳細

3,357円

1個

在庫品1日目

当日出荷可能

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油32----パット単体-プレートなし-

5,205円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油32----パット単体-プレート付-

3,358円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品32----パット単体-プレートなし-

4,280円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品32----パット単体-プレート付-

1,104円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油32----パット単体-プレートなし-

1,827円

1個

在庫品1日目

当日出荷可能

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油32----パット単体-プレート付-

1,444円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱32----パット単体-プレートなし-

2,167円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱32----パット単体-プレート付-

1,657円

1個

31日目

標準 / パット単体ベローズウレタンゴム-標準32----パット単体-プレートなし-

2,379円

1個

31日目

標準 / パット単体ベローズウレタンゴム-標準32----パット単体-プレート付-

2,507円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油32----パット単体-プレートなし-

4,113円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油32----パット単体-プレート付-

2,124円

1個

31日目

標準 / パット単体[その他] 平形溝付フッ素ゴム-標準 / 耐熱 / 耐薬品32----パット単体-プレートなし-

679円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] NBR-標準 / 耐油32----パット単体-プレートなし-

1,401円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] NBR-標準 / 耐油32----パット単体-プレート付-

934円

1個

31日目

標準 / パット単体[その他] 平形溝付[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱32----パット単体-プレートなし-

2,099円

1個

31日目

標準 / パット単体[その他] 平形溝付[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱32----パット単体-プレート付-

1,104円

1個

31日目

標準 / パット単体[その他] 平形溝付ウレタンゴム-標準32----パット単体-プレートなし-

4,280円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油40----パット単体-プレートなし-

5,205円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油40----パット単体-プレート付-

3,358円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品40----パット単体-プレートなし-

1,104円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油40----パット単体-プレートなし-

1,827円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油40----パット単体-プレート付-

1,444円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱40----パット単体-プレートなし-

2,167円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱40----パット単体-プレート付-

2,099円

1個

31日目

標準 / パット単体ベローズウレタンゴム-標準40----パット単体-プレートなし-

2,507円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油40----パット単体-プレートなし-

4,113円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油40----パット単体-プレート付-

2,686円

1個

31日目

標準 / パット単体[その他] 平形溝付フッ素ゴム-標準 / 耐熱 / 耐薬品40----パット単体-プレートなし-

679円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] NBR-標準 / 耐油40----パット単体-プレートなし-

1,401円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] NBR-標準 / 耐油40----パット単体-プレート付-

934円

1個

31日目

標準 / パット単体[その他] 平形溝付[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱40----パット単体-プレートなし-

2,099円

1個

31日目

標準 / パット単体[その他] 平形溝付[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱40----パット単体-プレート付-

1,104円

1個

31日目

標準 / パット単体[その他] 平形溝付ウレタンゴム-標準40----パット単体-プレートなし-

2,266円

1個

31日目

標準 / パット単体[その他] 平形溝付ウレタンゴム-標準40----パット単体-プレート付-

4,280円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油50----パット単体-プレートなし-

5,288円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油50----パット単体-プレート付-

3,778円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品50----パット単体-プレートなし-

4,785円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品50----パット単体-プレート付-

1,104円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油50----パット単体-プレートなし-

1,911円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油50----パット単体-プレート付-

1,444円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱50----パット単体-プレートなし-

2,251円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱50----パット単体-プレート付-

1,784円

1個

31日目

標準 / パット単体ベローズウレタンゴム-標準50----パット単体-プレートなし-

3,273円

1個

31日目

標準 / パット単体ベローズウレタンゴム-標準50----パット単体-プレート付-

3,190円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油50----パット単体-プレートなし-

4,198円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油50----パット単体-プレート付-

2,124円

1個

31日目

標準 / パット単体[その他] 平形溝付フッ素ゴム-標準 / 耐熱 / 耐薬品50----パット単体-プレートなし-

679円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] NBR-標準 / 耐油50----パット単体-プレートなし-

1,487円

1個

31日目

標準 / パット単体[その他] 平形溝付[ニトリルゴム] NBR-標準 / 耐油50----パット単体-プレート付-

934円

1個

31日目

標準 / パット単体[その他] 平形溝付[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱50----パット単体-プレートなし-

1,104円

1個

31日目

標準 / パット単体[その他] 平形溝付ウレタンゴム-標準50----パット単体-プレートなし-

4,869円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油63----パット単体-プレートなし-

5,959円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] 吸着跡対策NBR-標準 / 耐油63----パット単体-プレート付-

5,205円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品63----パット単体-プレートなし-

6,295円

1個

31日目

標準 / パット単体ベローズフッ素ゴム-標準 / 耐熱 / 耐薬品63----パット単体-プレート付-

1,444円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油63----パット単体-プレートなし-

2,294円

1個

31日目

標準 / パット単体ベローズ[ニトリルゴム] NBR-標準 / 耐油63----パット単体-プレート付-

1,869円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱63----パット単体-プレートなし-

3,442円

1個

31日目

標準 / パット単体ベローズ[シリコンゴム] シリコンゴム-標準 / 耐寒 / 耐熱63----パット単体-プレート付-

Loading...

商品担当おすすめ

小形パッド ZP3シリーズ 画像

小形パッド ZP3シリーズ

SMC

真空パッドです。全長短縮で省スペース化しました。吸着面のブラスト処理と溝加工で接触部との離脱性が向上しています。インロー付きで取り付けが容易です。

高荷重パッド ZP2シリーズ 画像

高荷重パッド ZP2シリーズ

SMC

高荷重パッドです。パッドの強度を上げ、重いワーク・大きなワーク搬送でも、パッドの変形を防止します。

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ 画像

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ

SMC

薄形シリンダ/標準形:複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

基本情報

取付方法 埋込式 材質 ゴム系

真空パッド 平形溝付・ベロウ形溝付 ZP3Eシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 真空パッド(ZPシリーズ)の形状は、どのような種類がありますか? また、その用途について知りたい。
回答: 真空パッドには、[平形(リブ付)]、[深形]、[ベロウ形]、[薄形(リブ付)]、[長円形]等があります。
ワークおよび使用環境に対して最適な形状を選択してください。形状別の用途を下記に記します。
・平形パッド:ワーク表面が平面で、変形等のない場合。
・平形リブ付パッド:ワークが変形しやすい場合や、ワークの離脱を確実に行いたい場合。
・深形パッド:ワーク形状が曲面の場合。
・ベロウ形パッド:バッファを取り付けるスペースがない場合や、ワーク吸着面が斜めになっている場合。
・長円形パッド:吸着面の少ないワークや、ワークが長いもので位置決めを確実に行いたい場合。
・首振りパッド:吸着面が水平でないワーク。
・高荷重パッド:重量物のワーク。
・導電性パッド:静電気対策の一つとして、抵抗率を下げたゴムを使用する。帯電防止用。
※バッファ:ワーク高さが均一でない場合や、ワークへの緩衝が必要な場合。
質問: 真空パッド(ZPシリーズ)で、吸着跡の付きにくいパッドはありますか?
回答: 真空パッドはゴムで製作してあり、ワークに直接触れるため、何らかの吸着跡は必ず存在します。
<吸着により考えられる跡>
1.吸着時のワーク変形(吸着力)による跡
2.パッドの材料であるゴム材料に含まれる成分が、ワークに移行したためによる跡
3.ワーク表面の凹凸に、パッドの材料であるゴムが磨耗(残留)し残る跡
4.周囲環境における埃などが、パッドまたはワークに付着したことによる跡
<対策>
・真空圧力を下げる。(リフト力が足りない場合はパッド数量を増やす。)
・パッド中心部空間(面積)が少ないパッドを選定する。
・材質を吸着跡対策NBRに変更をする。
・ZP2シリーズのフッ素樹脂焼付パッド、もしくは樹脂アタッチメントを使用する。
・吸着跡は残りますが、パッド材質をシリコンゴム・ウレタンゴム(ゴム色:白・茶色)にすることにより、
 吸着跡が目立たなくなる可能性はあります。
使用可否判断は、実機にて確認をお願い致します。

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)

チャットでのご相談も受け付けております。

受付時間: 平日 9:00~18:00(土曜日・日曜日・祝日は除く)
