SMC

ブロー用ノズル KNシリーズ

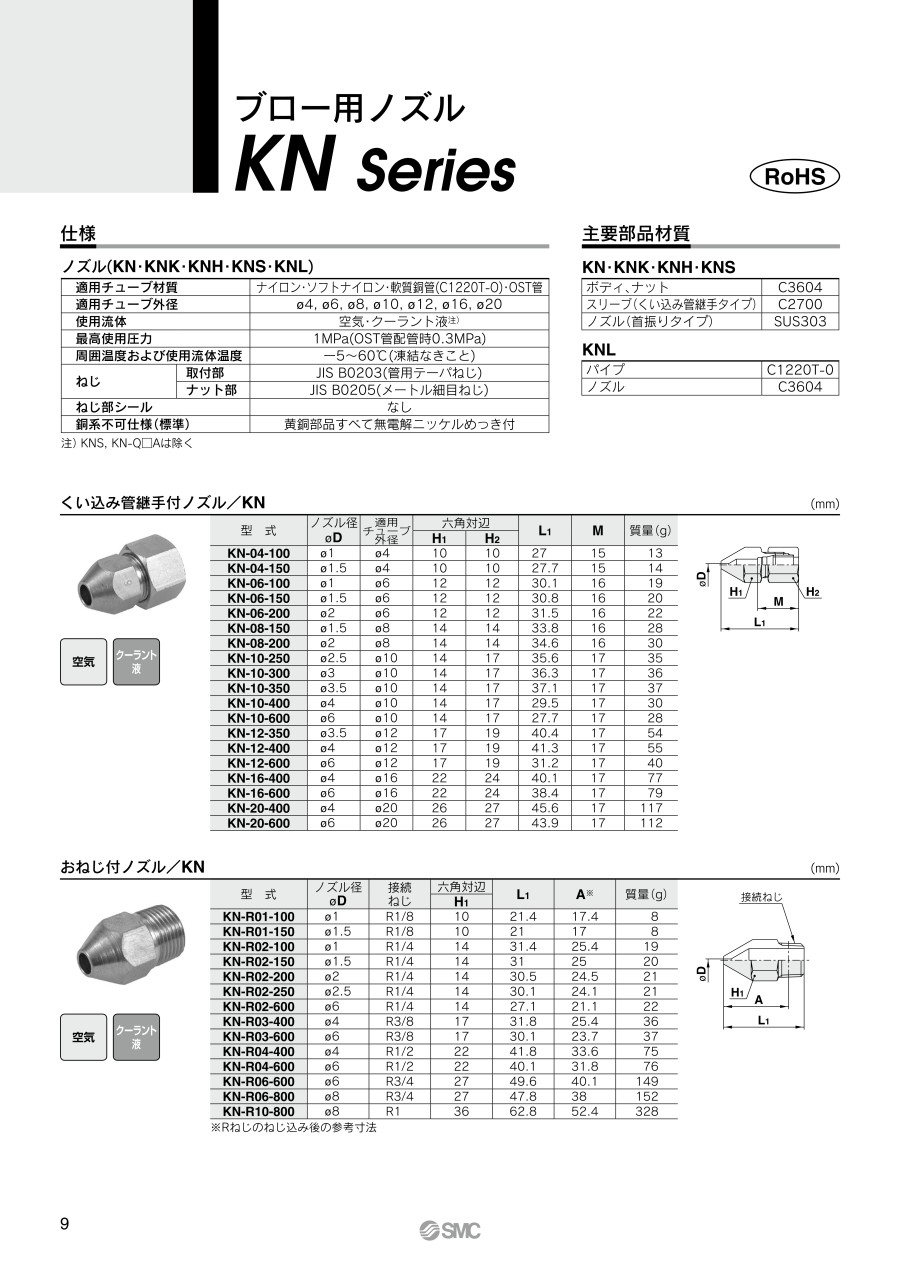

カタログ

通常単価(税別): 252円～1,893円

税込単価: 277円～2,082円

通常出荷日：在庫品1日目～61日目一部当日出荷可能

ブロー用のノズル、KNシリーズ。【特長】・ノズルの接続口種類：おねじ、差し込み、ワンタッチ、くい込み。...

詳細を確認

55.0

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

おねじ付ノズル KNシリーズ

通常価格(税別)： 298円 (税込価格：328円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

おねじ付低騒音ノズル KNSシリーズ

通常価格(税別)： 485円 (税込価格：534円)

通常出荷日：在庫品1日目

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

くい込み管継手付きノズル／KN

ワンタッチ管継手用ノズル／KN

おねじ付き首振りノズル／KNK

製品仕様

くい込み管継手付きノズル／KN

おねじ付きノズル／KN

ワンタッチ管継手用ノズル／KN

くい込み管継手付首振りノズル／KNK

おねじ付首振りノズル／KNK

くい込み管継手付低騒音ノズル／KNS

おねじ付低騒音ノズル／KNS

規格表

単位：mm

くい込み管継手付きノズル／KN

型番	ノズル径φD	適用チューブ外径	六角対辺		L₁	M	質量（g）
型番	ノズル径φD	適用チューブ外径	H₁	H₂	L₁	M	質量（g）
KN-04-100	φ1（直径1mm）	φ4（直径4mm）	10	10	27	15	13
KN-04-150	φ1.5（直径1.5mm）	φ4（直径4mm）	10	10	27.7	15	14
KN-06-100	φ1（直径1mm）	φ6（直径6mm）	12	12	30.1	16	19
KN-06-150	φ1.5（直径1.5mm）	φ6（直径6mm）	12	12	30.8	16	20
KN-06-200	φ2（直径2mm）	φ6（直径6mm）	12	12	31.5	16	22
KN-08-150	φ1.5（直径1.5mm）	φ8（直径8mm）	14	14	33.8	16	28
KN-08-200	φ2（直径2mm）	φ8（直径8mm）	14	14	34.6	16	30
KN-10-250	φ2.5（直径2.5mm）	φ10（直径10mm）	14	17	35.6	17	35
KN-10-300	φ3（直径3mm）	φ10（直径10mm）	14	17	36.3	17	36
KN-10-350	φ3.5（直径3.5mm）	φ10（直径10mm）	14	17	37.1	17	37
KN-10-400	φ4（直径4mm）	φ10（直径10mm）	14	17	29.5	17	30
KN-10-600	φ6（直径6mm）	φ10（直径10mm）	14	17	27.7	17	28
KN-12-350	φ3.5（直径3.5mm）	φ12（直径12mm）	17	19	40.4	17	54
KN-12-400	φ4（直径4mm）	φ12（直径12mm）	17	19	41.3	17	55
KN-12-600	φ6（直径6mm）	φ12（直径12mm）	17	19	31.2	17	40
KN-16-400	φ4（直径4mm）	φ16（直径16mm）	22	24	40.1	17	77
KN-16-600	φ6（直径6mm）	φ16（直径16mm）	22	24	38.4	17	79
KN-20-400	φ4（直径4mm）	φ20（直径20mm）	26	27	45.6	17	117
KN-20-600	φ6（直径6mm）	φ20（直径20mm）	26	27	43.9	17	112

ワンタッチ管継手用ノズル／KN

型番	ノズル径φD	適用管継手サイズφd	L₁	A	質量（g）
KN-Q06-100	φ1（直径1mm）	φ6（直径6mm）	35	18	5
KN-Q06-150	φ1.5（直径1.5mm）	φ6（直径6mm）	35	18	5
KN-Q06-200	φ2（直径2mm）	φ6（直径6mm）	35	18	5
KN-Q08-150	φ1.5（直径1.5mm）	φ8（直径8mm）	39	20.5	9
KN-Q08-200	φ2（直径2mm）	φ8（直径8mm）	39	20.5	9
KN-Q10-200	φ2（直径2mm）	φ10（直径10mm）	43	22	16
KN-Q10-250	φ2.5（直径2.5mm）	φ10（直径10mm）	43	22	16
KN-Q12-250	φ2.5（直径2.5mm）	φ12（直径12mm）	45.5	24	23
KN-Q12-300	φ3（直径3mm）	φ12（直径12mm）	45.5	24	23

おねじ付き首振りノズル／KNK

型番	ノズル径φD	接続ねじ	六角対辺		L₁	※A	質量（g）
型番	ノズル径φD	接続ねじ	H₁	H₂	L₁	※A	質量（g）
KNK-R02-400	φ4（直径4mm）	R1/4	17	17	38	31.9	32
KNK-R02-600	φ6（直径6mm）	R1/4	17	17	38	31.9	32
KNK-R03-400	φ4（直径4mm）	R3/8	17	17	39	32.4	40
KNK-R03-600	φ6（直径6mm）	R3/8	17	17	39	32.4	40
KNK-R04-400	φ4（直径4mm）	R1/2	17	22	42.2	34.1	54
KNK-R04-600	φ6（直径6mm）	R1/2	17	22	42.2	34.1	54

注意・禁止事項

※ 上記以外の製品情報につきましては、カタログを参照ください。

型番リスト

表示件数

型番

種類

ノズル形状

特長

ノズルの接続口種類

ノズル材質

最高使用圧力

(MPa)

接続サイズ

ノズル長

(mm)

ノズル径

(φ)

最小発注数量

ノズル	標準	標準	くい込み	黄銅	1	φ4	27	1	2個
ノズル	標準	標準	くい込み	黄銅	1	φ4	27.7	1.5	2個
ノズル	標準	標準	くい込み	黄銅	1	φ6	30.1	1	2個
ノズル	標準	標準	くい込み	黄銅	1	φ6	30.8	1.5	2個
ノズル	標準	標準	くい込み	黄銅	1	φ6	31.5	2	2個
ノズル	標準	標準	くい込み	黄銅	1	φ8	33.8	1.5	2個
ノズル	標準	標準	くい込み	黄銅	1	φ8	34.6	2	2個
ノズル	標準	標準	くい込み	黄銅	1	φ10	35.6	2.5	2個
ノズル	標準	標準	くい込み	黄銅	1	φ10	36.3	3	2個
ノズル	標準	標準	くい込み	黄銅	1	φ10	37.1	3.5	2個
ノズル	標準	標準	くい込み	黄銅	1	φ10	29.5	4	2個
ノズル	標準	標準	くい込み	黄銅	1	φ10	27.7	6	2個
ノズル	標準	標準	くい込み	黄銅	1	φ12	40.4	3.5	2個
ノズル	標準	標準	くい込み	黄銅	1	φ12	41.3	4	2個
ノズル	標準	標準	くい込み	黄銅	1	φ12	31.2	6	2個
ノズル	標準	標準	くい込み	黄銅	1	φ16	40.1	4	2個
ノズル	標準	標準	くい込み	黄銅	1	φ16	38.4	6	2個
ノズル	標準	標準	くい込み	黄銅	1	φ20	45.6	4	2個
ノズル	標準	標準	くい込み	黄銅	1	φ20	43.9	6	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ6	35	1	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ6	35	1.5	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ6	35	2	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ8	39	1.5	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ8	39	2	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ10	43	2	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ10	43	2.5	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ12	45.5	2.5	2個
ノズル	標準	標準	ワンタッチ	黄銅	1	φ12	45.5	3	2個
ノズル	標準	標準	おねじ	黄銅	1	R1/8	21.4	1	2個
ノズル	標準	標準	おねじ	黄銅	1	R1/8	21	1.5	2個
ノズル	標準	標準	おねじ	黄銅	1	R1/4	27.1	6	2個
ノズル	標準	標準	おねじ	黄銅	1	R3/8	31.8	4	2個
ノズル	標準	標準	おねじ	黄銅	1	R3/8	30.1	6	2個
ノズル	標準	標準	おねじ	黄銅	1	R1/2	41.8	4	2個
ノズル	標準	標準	おねじ	黄銅	1	R1/2	40.1	6	2個
ノズル	標準	標準	おねじ	黄銅	1	R3/4	49.6	6	2個
ノズル	標準	標準	おねじ	黄銅	1	R3/4	47.8	8	2個
ノズル	標準	標準	おねじ	黄銅	1	R1	62.8	8	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ10	41.7	4	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ10	41.7	6	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ12	41.2	4	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ12	41.2	6	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ16	41.8	4	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ16	41.8	6	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ20	43.8	4	2個
ノズル	[その他] 首振り	標準	くい込み	ステンレス	1	φ20	43.8	6	2個
ノズル	[その他] 首振り	標準	おねじ	ステンレス	1	R1/4	38	4	2個
ノズル	[その他] 首振り	標準	おねじ	ステンレス	1	R1/4	38	6	2個
ノズル	[その他] 首振り	標準	おねじ	ステンレス	1	R3/8	39	4	2個
ノズル	[その他] 首振り	標準	おねじ	ステンレス	1	R3/8	39	6	2個
ノズル	[その他] 首振り	標準	おねじ	ステンレス	1	R1/2	42.2	4	2個
ノズル	[その他] 首振り	標準	おねじ	ステンレス	1	R1/2	42.2	6	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ6	300	1.5	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ6	300	2	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ8	300	2	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ10	300	2.5	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ10	300	3	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ6	600	2	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ8	600	2	2個
ノズル	ロング	標準	差し込み	黄銅	1	φ8	600	2.5	2個

通常単価(税別) (税込単価)	通常出荷日

334円 ( 367円 )	在庫品1日目当日出荷可能
334円 ( 367円 )	6日目
306円 ( 337円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	6日目
395円 ( 435円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	6日目
395円 ( 435円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
499円 ( 549円 )	6日目
499円 ( 549円 )	6日目
476円 ( 524円 )	6日目
524円 ( 576円 )	6日目
524円 ( 576円 )	6日目
524円 ( 576円 )	61日目
961円 ( 1,057円 )	61日目
961円 ( 1,057円 )	61日目
1,227円 ( 1,350円 )	61日目
1,227円 ( 1,350円 )	61日目
277円 ( 305円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	6日目
315円 ( 347円 )	61日目
319円 ( 351円 )	61日目
305円 ( 336円 )	6日目
331円 ( 364円 )	61日目
347円 ( 382円 )	61日目
381円 ( 419円 )	61日目
381円 ( 419円 )	61日目
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	6日目
321円 ( 353円 )	6日目
411円 ( 452円 )	61日目
411円 ( 452円 )	61日目
540円 ( 594円 )	61日目
540円 ( 594円 )	61日目
1,893円 ( 2,082円 )	61日目
1,098円 ( 1,208円 )	6日目
1,109円 ( 1,220円 )	在庫品1日目当日出荷可能
1,099円 ( 1,209円 )	6日目
1,046円 ( 1,151円 )	6日目
1,468円 ( 1,615円 )	61日目
1,468円 ( 1,615円 )	6日目
1,573円 ( 1,730円 )	61日目
1,573円 ( 1,730円 )	61日目
1,228円 ( 1,351円 )	在庫品1日目当日出荷可能
1,227円 ( 1,350円 )	6日目
1,227円 ( 1,350円 )	在庫品1日目当日出荷可能
1,227円 ( 1,350円 )	在庫品1日目当日出荷可能
1,227円 ( 1,350円 )	6日目
1,157円 ( 1,273円 )	6日目
610円 ( 671円 )	在庫品1日目当日出荷可能
575円 ( 633円 )	在庫品1日目当日出荷可能
732円 ( 805円 )	61日目
887円 ( 976円 )	6日目
887円 ( 976円 )	61日目
1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
1,151円 ( 1,266円 )	61日目
1,151円 ( 1,266円 )	61日目

基本情報

基本情報

ブロー用のノズル、KNシリーズ。
【特長】
・ノズルの接続口種類：おねじ、差し込み、ワンタッチ、くい込み。
・使用流体：空気・クーラント液。
・最高使用圧力：1MPa（OST管配管時0.3MPa）。
・周囲温度および使用流体温度：-5～+60℃（凍結なきこと）。
・ねじ部シール：なし。
・銅系不可仕様（標準）：黄銅部品全て無電解ニッケルめっき付き。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ブローガン VMGシリーズ
SMC社のエアブローガンとなります。同ブランドのブローガン+Sカプラー+コイルチューブで消費電力を20%削減できます。流体の流れを直線的にしたことで圧力損失も改善しました。
SMC
おねじ付ノズル KNシリーズ
SMC社のブローガン VMGシリーズ用ノズルKNシリーズとなります。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
