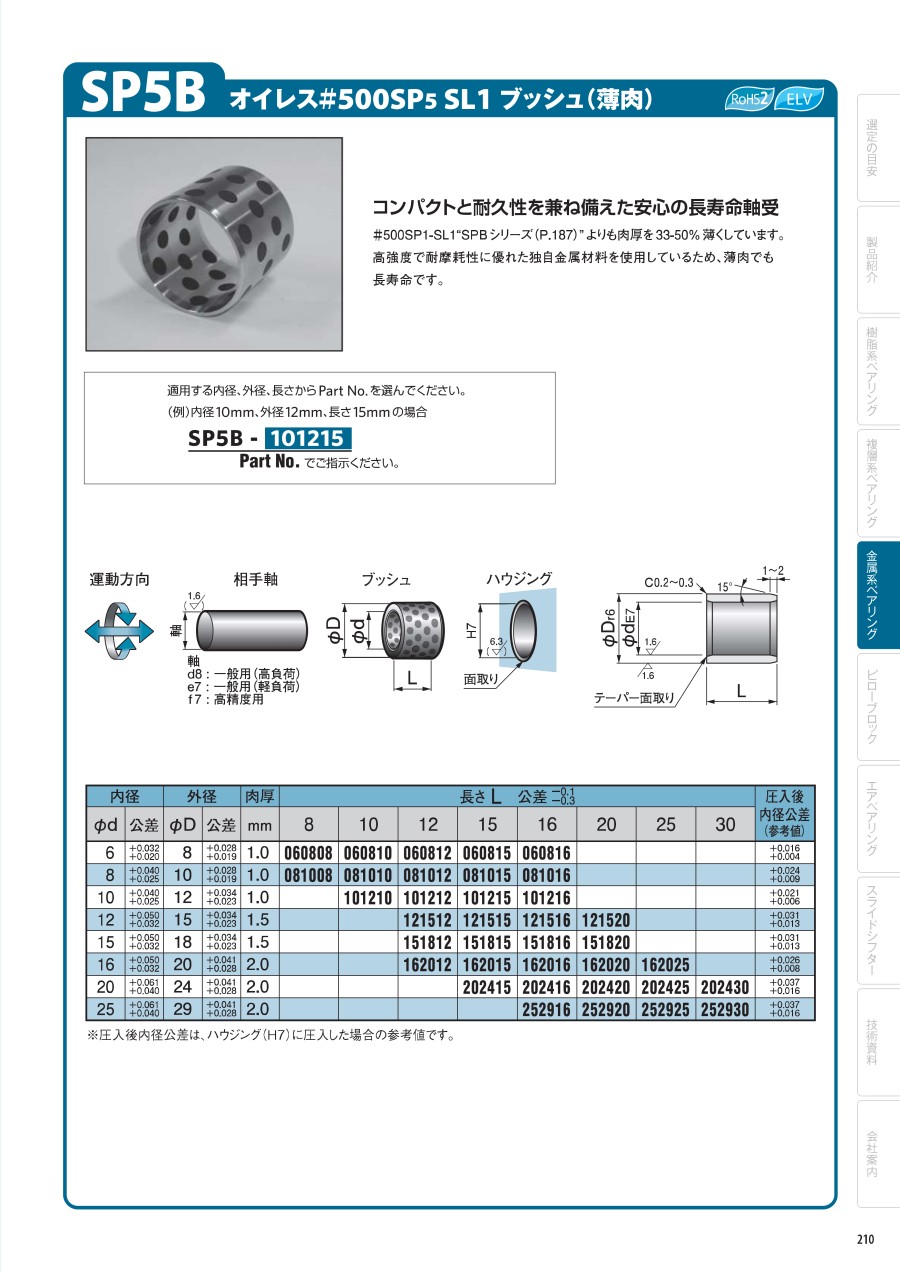

オイレス #500SP5ブッシュ （SP5B）
- 通常単価(税別)
- 1,614円～4,121円
- 税込単価
- 1,775円～4,533円
高強度で耐摩耗性に優れる独自金属材料を使用している為、薄肉でも安心の性能と長寿命の特性を発揮できます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
運動方向／相手軸[d8：一般用（高負荷）、e7：一般用（軽負荷）、f7：高精度用]／ブッシュ／ハウジング
製品仕様
特長
コンパクトと耐久性を兼ね備えた安心の長寿命軸受
- #500SP1-SL1"SPBシリーズ"よりも肉厚を33-50%薄くしています。
- #500SP1より高荷重で使用できます。
- 高荷重・低速運転の箇所で優れた耐摩耗性を発揮します。
- RoHS2指令対応製品
- ELV指令対応製品
- 鉛フリー
製品仕様
使用範囲（SP5SL1）
| 潤滑条件 | 無潤滑 | 定期潤滑 |
|---|---|---|
| 使用温度範囲 ℃ | -40～+150 | |
| 許容最高面圧 P N/mm2 ｛kgf/cm2｝ | 49（170） ｛500（1,735）｝ | |
| 許容最高速度 V m/s ｛m/min｝ | 0.25 ｛15｝ | 0.50 ｛30｝ |
| 許容最高 PV値 N/mm2・m/s ｛kgf/cm2・m/min｝ | 1.65 ｛1,010｝ | 3.25 ｛1,990｝ |
（）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。
※上記数値は固体潤滑剤としてSL1を用いたときのものです。
機械的性質
| 密度 （g/cm3） | 7.8 |
|---|---|
| 引張強さ JIS Z 2241 N/mm2｛kgf/mm2｝ | 785｛80｝ |
| 引張破断伸び JIS Z 2241 （%） | 10 |
| 圧縮耐力 N/mm2｛kgf/mm2｝ | 392｛40｝（注1） |
| 硬さ JIS Z 2243 （HBW） | 235 |
| 縦弾性係数 N/mm2｛kgf/mm2｝ | 98,000｛10,000｝ |
| 線膨張係数 （×10-5 ℃-1） | 2.13 |
※表の数値は代表値であり、規格値ではありません。
（注1）圧縮耐力0.1%
規格表
※圧入後内径公差は、ハウジング（H7)に圧入した場合の参考値です。
注意・禁止事項
固体潤滑剤SL401、403を使用した場合は鉛フリーではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,943円 ( 2,137円 ) | 8日目 |
1,967円 ( 2,164円 ) | 8日目 |
1,905円 ( 2,096円 ) | 在庫品1日目当日出荷可能 |
1,775円 ( 1,953円 ) | 8日目 |
1,614円 ( 1,775円 ) | 8日目 |
1,905円 ( 2,096円 ) | 在庫品1日目当日出荷可能 |
1,972円 ( 2,169円 ) | 8日目 |
1,758円 ( 1,934円 ) | 8日目 |
1,978円 ( 2,176円 ) | 8日目 |
1,905円 ( 2,096円 ) | 8日目 |
2,083円 ( 2,291円 ) | 8日目 |
2,083円 ( 2,291円 ) | 8日目 |
2,198円 ( 2,418円 ) | 8日目 |
2,275円 ( 2,503円 ) | 8日目 |
1,971円 ( 2,168円 ) | 8日目 |
1,940円 ( 2,134円 ) | 8日目 |
1,940円 ( 2,134円 ) | 8日目 |
2,540円 ( 2,794円 ) | 8日目 |
2,472円 ( 2,719円 ) | 8日目 |
2,589円 ( 2,848円 ) | 8日目 |
2,589円 ( 2,848円 ) | 8日目 |
2,671円 ( 2,938円 ) | 8日目 |
2,497円 ( 2,747円 ) | 8日目 |
2,597円 ( 2,857円 ) | 8日目 |
2,671円 ( 2,938円 ) | 8日目 |
2,693円 ( 2,962円 ) | 8日目 |
2,879円 ( 3,167円 ) | 8日目 |
2,997円 ( 3,297円 ) | 11日目 |
3,339円 ( 3,673円 ) | 在庫品1日目当日出荷可能 |
3,697円 ( 4,067円 ) | 11日目 |
3,398円 ( 3,738円 ) | 11日目 |
4,121円 ( 4,533円 ) | 11日目 |
4,075円 ( 4,483円 ) | 11日目 |
