ムービングセルフカットジョー（スチール製）
- 通常単価(税別)
- 83,300円～103,704円
- 税込単価
- 91,630円～114,074円
通常出荷日：3日目～5日目
クランピングベースと合わせてご使用ください。ジョーを任意の形状にカットしてご使用ください。異形状ワーク...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SNCM420、表面硬化、研磨仕上、四三酸化鉄皮膜、HRC50～60
- ジョー：スチール
- 付属品：ストッパー・・・1個、ボルト&Tナット（取付け用）・・・1セット
規格表
| 型番 | W | L | H | L1 | H1 | S | クランプ力 （kN） | 締付トルク （N・m） | 質量 （kg） | 適用グランピングベース |
|---|---|---|---|---|---|---|---|---|---|---|
| MCAC60MJ-ST-N | 60 | 69.5 | 40 | 15 | 23 | 4 | 19 | 20 | 1.4 | MCCB60 |
| MCAC90MJ-ST-N | 90 | 80 | 45 | 20 | 25 | 5 | 25 | 30 | 3 | MCCB90 |
使用例
注意・禁止事項
- ジョーの上側付近のみでクランプする使用方法は、ワークの浮き上がりが発生しやすくなりますのでご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
83,300円 ( 91,630円 ) | 3日目 |
103,704円 ( 114,074円 ) | 5日目 |

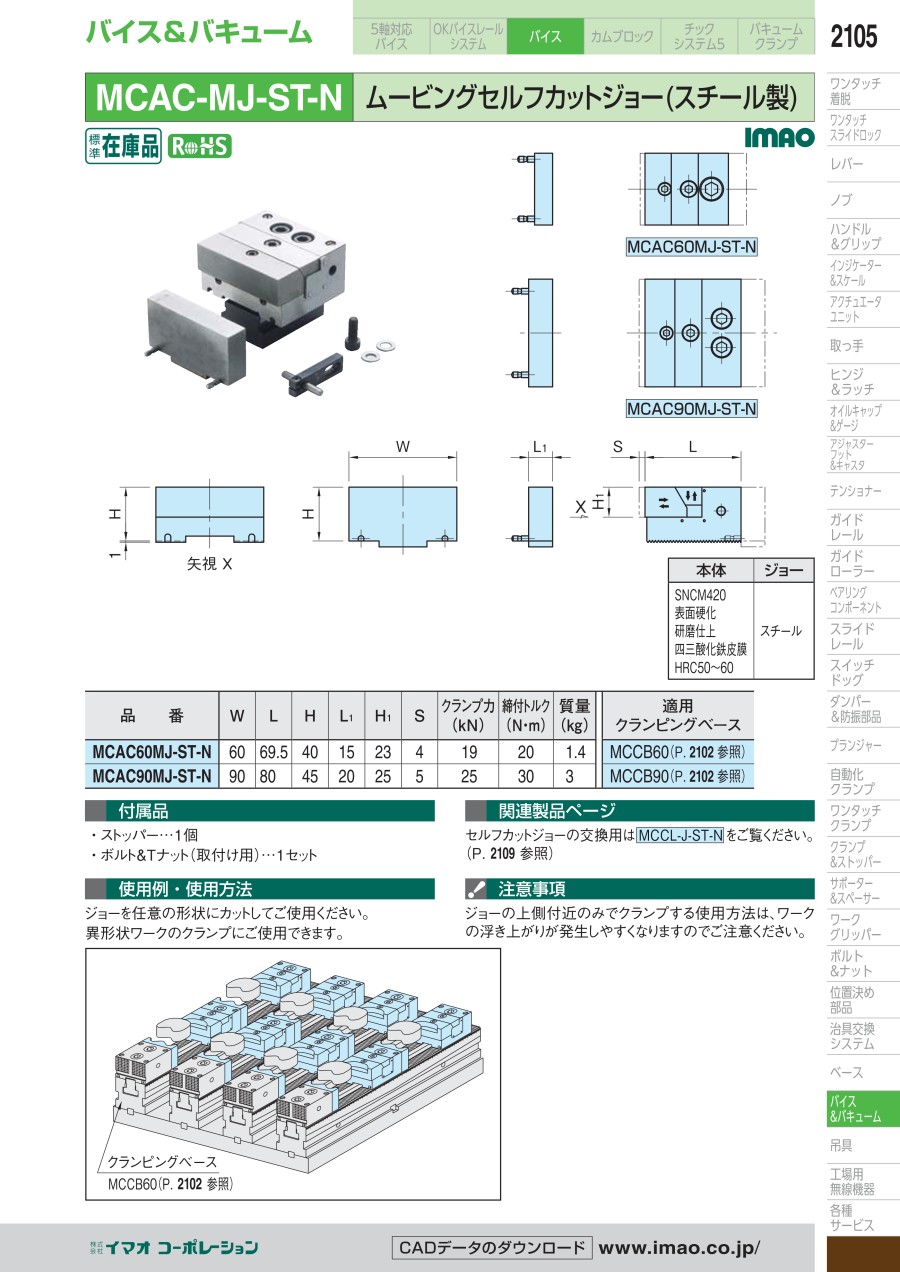

カタログ
