CRH-K250の仕様・寸法情報
種類
本体
クランプ力(kN)
22
商品情報

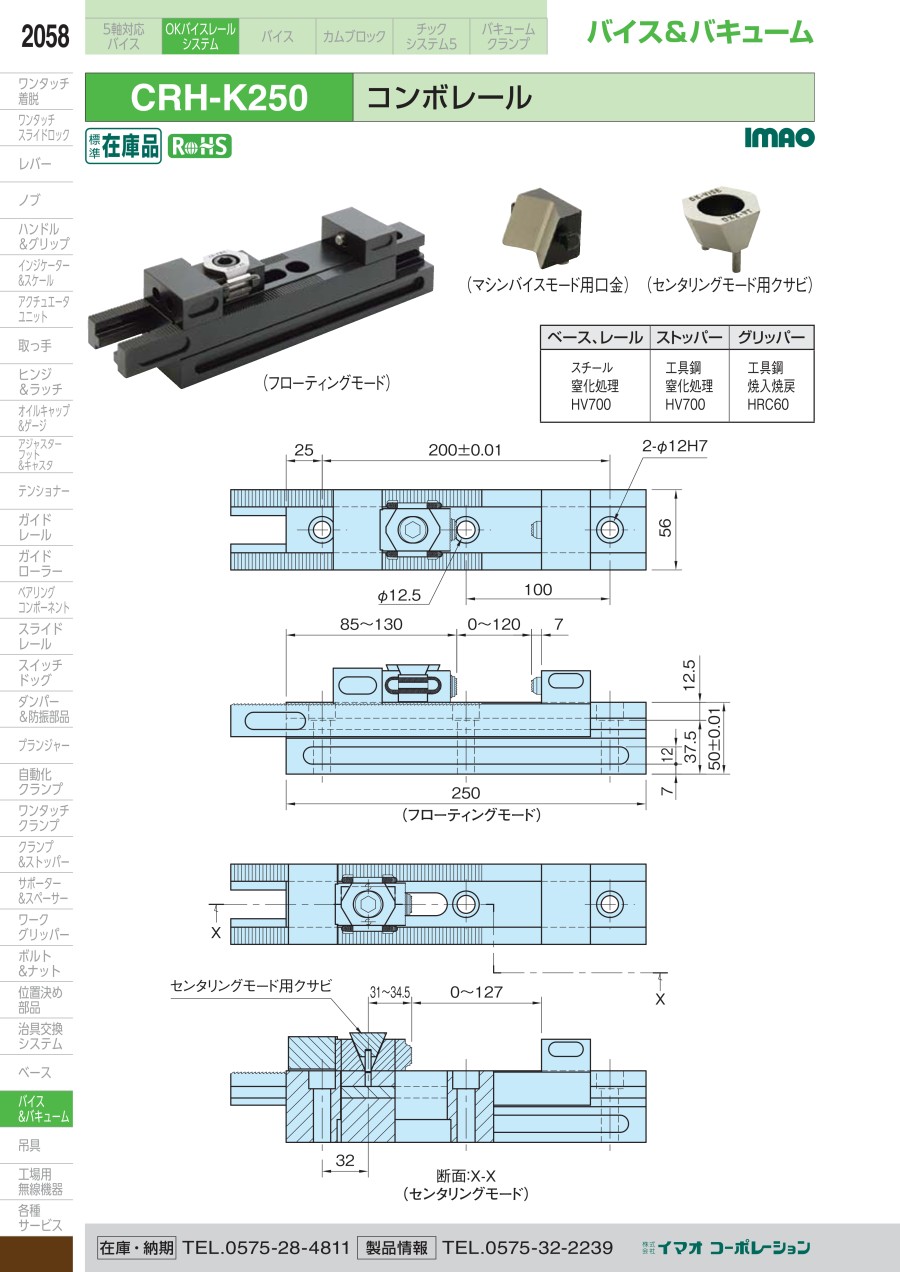

外形図
フローティングモード
センタリングモード
マシンバイスモード
製品仕様
- ベース、レール：スチール、窒化処理、HV700
- ストッパー：工具鋼、窒化処理、HV700
- グリッパー：工具鋼、焼入焼戻、HRC60
| 型番 | モード | クランプ力 （kN） | 許容締付力 （N・m） | 繰り返し位置決め精度 （mm） | 質量 （kg） |
|---|---|---|---|---|---|
| CRH-K250 | フローティングモード | 22 | 80 | - | 5.4 |
| センタリングモード | ±0.1 | ||||
| マシンバイスモード | ±0.1 |
■付属品
- センタリングモード用クサビ：1個
- マシンバイスモード用口金：1個
- スプリング（予備）：4個
詳細情報
基本情報
用途に合わせて3つのモードに変更可能なクランプユニットです。
フローティングモード
・不揃いなワーク（鋳物部品、鍛造部品、ガス切断部品など）をクランプする場合に有効です。
・別途、マルチレールなどでの位置決めが必要です。
センタリングモード
・ワークの外形寸法が変わっても中心ラインの位置を±0.1mm以内に保ちます。但し、同一セレーションでのかみ合せの場合。
・鋳造などのワークをクランプする場合に有効です。
マシンバイスモード
・上記2つのモード以外にマシンバイスとして、ご使用可能です。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
コンボレールの型番CRH-K250のページです。
型番CRH-K250に関する仕様情報を記載しております。
