SCS-SH240の仕様・寸法情報
種類
付属品
サイズL(mm)
240
商品情報
外形図
製品仕様
| 本体 | 長さ（mm） | 質量（kg） |
|---|---|---|
| S45C 焼入焼戻 HRC37～47 四三酸化鉄皮膜 | 240 | 1.5 |
| ワーク長さ（mm） （ワーク対応可能長さ） | 使用するシャフト |
|---|---|
| 200～266 | SCS-SH240 |
| 260～326 | SCS-SH240+SCS-SH060 |
| 320～386 | SCS-SH240+SCS-SH120 |
| 380～446 | SCS-SH240+SCS-SH060+SCS-SH120 |
| 440～506 | SCS-SH240×2 |
| 500～566 | SCS-SH240×2+SCS-SH060 |
| 560～626 | SCS-SH240×2+SCS-SH120 |
| 620～686 | SCS-SH240×2+SCS-SH060+SCS-SH120 |
※さらにシャフトを追加していくことにより、幅の広いワークにも対応できます。
使用例
商品特長詳細
- クランピングユニットSCS5AX、SCS3AXの幅を広げる

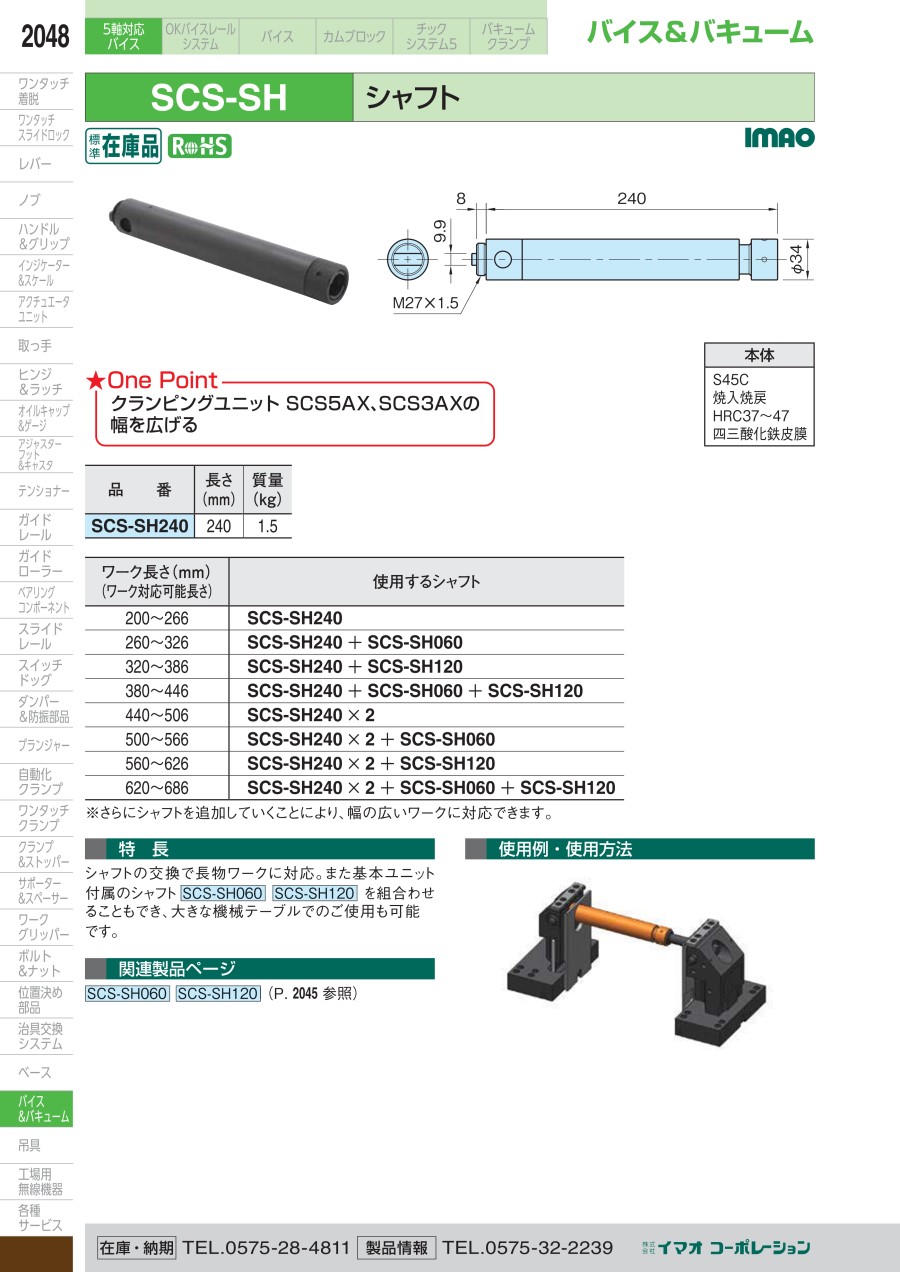

カタログ
