TRIG用ジョー（MVMF150用キット）
- 通常単価(税別)
- 103,781円～120,491円
- 税込単価
- 114,159円～132,540円
通常出荷日：3日目
・トライアングルグリップを取付けるための口金です。・わずかなつかみ代でワークをグリップできます。・未使...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 本体 | クランプ面 |
|---|---|---|
| TRIG-MVAC-150 | 抗張力スチール 窒化処理 650～700HV | - |
| TRIG-MVAC-150TC | タングステン カーバイド |
| 型番 | パラレル（付属品） | 質量 （kg） | 適用マルチファンクションバイス | 適用トライアングルグリップ | 適用TRIG用プロテクションカバー | |
|---|---|---|---|---|---|---|
| 高さ | 厚さ | |||||
| TRIG-MVAC-150 | 47 （-0.015～0） | 3 | 2 | MVMF150 | TRIG-STD TRIG-HRC TRIG-ALU | TRIG-PCA |
| TRIG-MVAC-150TC | ||||||
【付属品】
- パラレル（MVCL150P47）：2個
- TRIG用スクリュー（TRIG-INS-M3）：10本
- TRIG用レンチ（TRIG-WRE-T9）：1本
- 六角穴付きボルトM8×1.25-16L：4本
取付寸法
使用例
- 付属のパラレルを外し、別工程のバイスとしてご使用可能です。この時、TRIG-MVAC-150TCのクランプ面は、タングステンカーバイドのため、TRIG-MVAC-150に比べて、より確実にグリップします。
注意・禁止事項
マルチファンクションバイス自体の浮き上がり防止は、本製品と併用することにより効果を失います。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
103,781円 ( 114,159円 ) | 3日目 |
120,491円 ( 132,540円 ) | 3日目 |

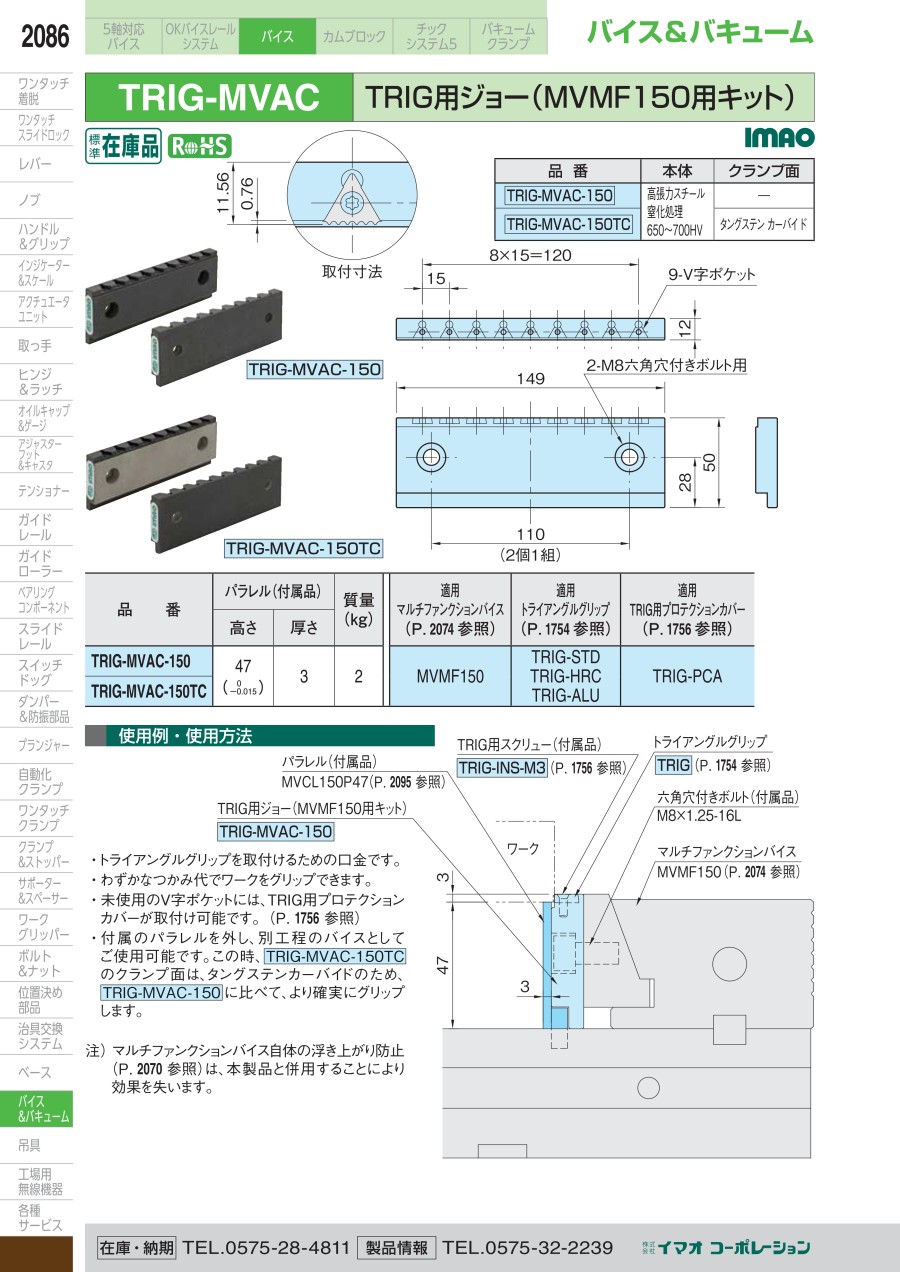

カタログ
