メカニカル部品技術窓口
クランピングユニット 5AX、3AX
- 通常単価(税別)
- 504,227円
- 税込単価
- 554,650円
通常出荷日：3日目～4日目
・許容締付けトルク120N・mを超えてご使用にならないでください。・ワークは口金センターでのクランプを...
詳細を確認未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
| 本体・ベース | ジョー | グリッパー | スピンドル・シャフト | ワークサポートプレート |
|---|---|---|---|---|
| SCr415 四三酸化鉄皮膜 | SK105 焼入焼戻 HRC44 | SK105 焼入焼戻 HRC53～58 四三酸化鉄皮膜 | S45C 焼入焼戻 HRC37～47 四三酸化鉄皮膜 | SCr415 窒化処理 HV550～700 四三酸化鉄皮膜 |

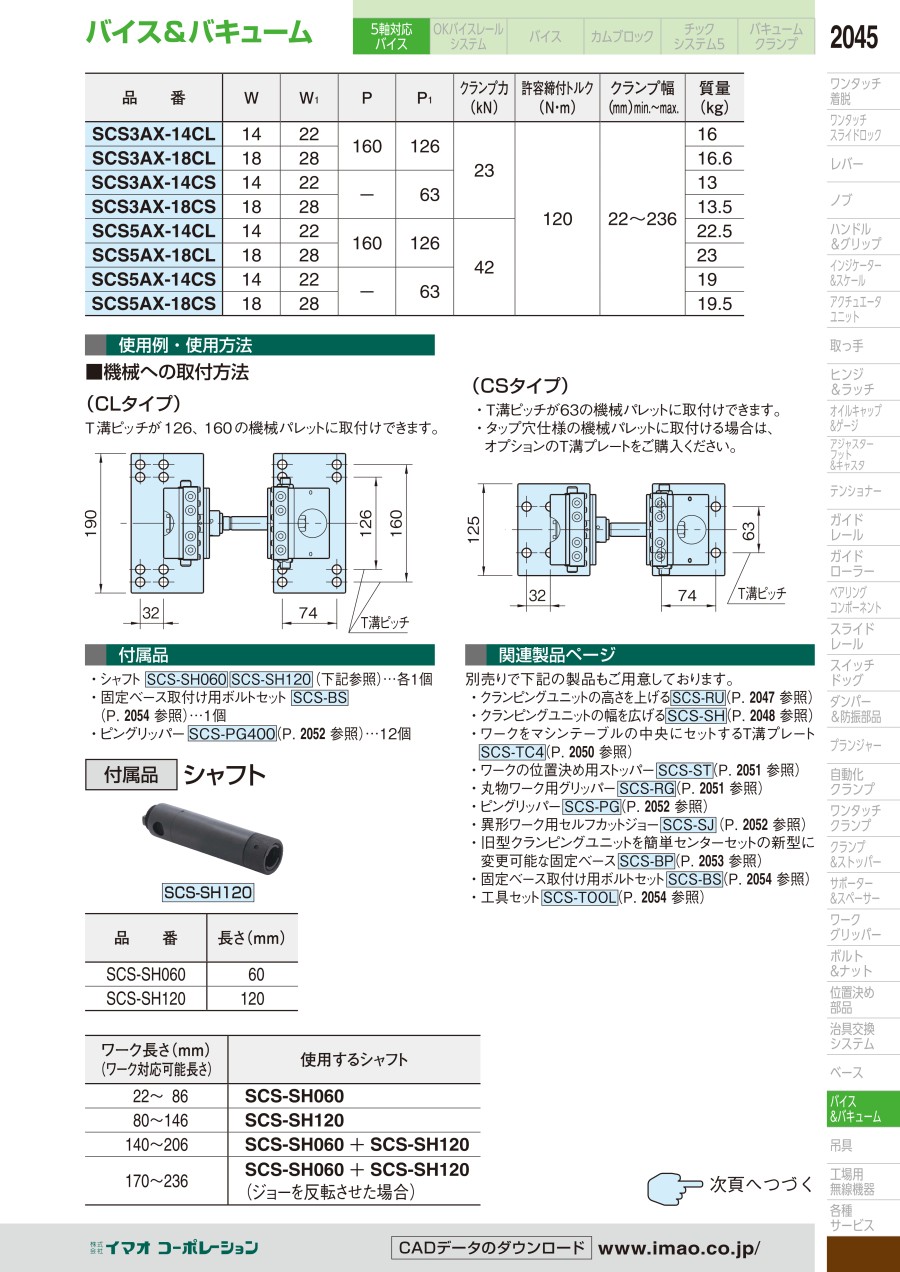

規格表
使用例
機械への取付方法
CLタイプ
- T溝ピッチが126、160の機械パレットに取付けできます。
CSタイプ
- T溝ピッチが63の機械パレットに取付けできます。
- タップ穴仕様の機械パレットに取付ける場合は、オプションのT溝プレートをご購入ください。
ワーク対応例
商品特長詳細
技術データ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
504,227円 ( 554,650円 ) | 4日目 |
504,227円 ( 554,650円 ) | 4日目 |
504,227円 ( 554,650円 ) | 4日目 |
504,227円 ( 554,650円 ) | 4日目 |
504,227円 ( 554,650円 ) | 3日目 |
504,227円 ( 554,650円 ) | 4日目 |
504,227円 ( 554,650円 ) | 4日目 |
504,227円 ( 554,650円 ) | 3日目 |
詳細情報
基本情報
・許容締付けトルク120N・mを超えてご使用にならないでください。
・ワークは口金センターでのクランプをお奨めします。センターから外れた位置でのクランプは、クランプ能力が得られません。
