マルチレール ベース
- 通常単価(税別)
- 60,351円～164,894円
- 税込単価
- 66,386円～181,383円
通常出荷日：3日目
【特長】マルチレール用のレールです。【製品仕様】本体：スチール、窒化処理、研磨仕上。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：スチール、窒化処理、研磨仕上
- 各セレーション位置から精度穴（φ12H7）までの精度：±0.01mm
規格表
| 型番 | L （-0.5～0） | N （個） | P （±0.01） | N1 （個） | スケール （cm） | 質量 （kg） |
|---|---|---|---|---|---|---|
| MR-B-100 | 100 | 1 | 外形図参照 | 10 | 1.2 | |
| MR-B-200 | 200 | 3 | 20 | 2.3 | ||
| MR-B-300 | 300 | 5 | 30 | 3.5 | ||
| MR-B-400 | 400 | 7 | 250 | 2 | 40 | 4.6 |
| MR-B-500 | 500 | 9 | 350 | 3 | 50 | 5.8 |
| MR-B-600 | 600 | 11 | 450 | 4 | 60 | 7 |
| MR-B-700 | 700 | 13 | 550 | 5 | 70 | 8.2 |
使用例
構築例
コンボレール+マルチレール
マルチレール
注意・禁止事項
- スケールの表示は片面のみです。

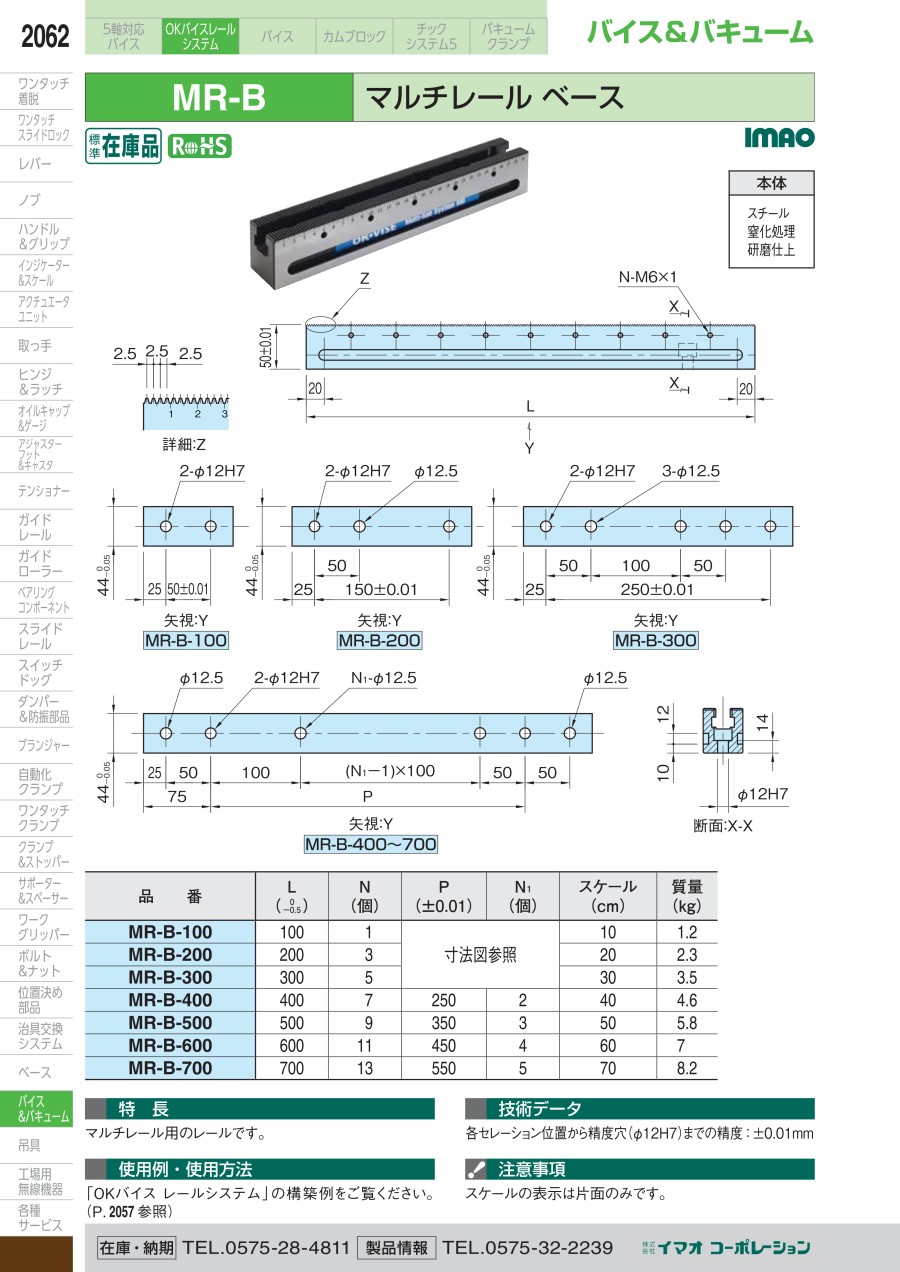

カタログ
