マルチファンクションバイス
- 通常単価(税別)
- 346,883円～559,306円
- 税込単価
- 381,571円～615,237円
通常出荷日：3日目
・マルチファンクションバイスをイケール等に取付けて使用される場合（バイス縦使用時）は、ワークに応じた適...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

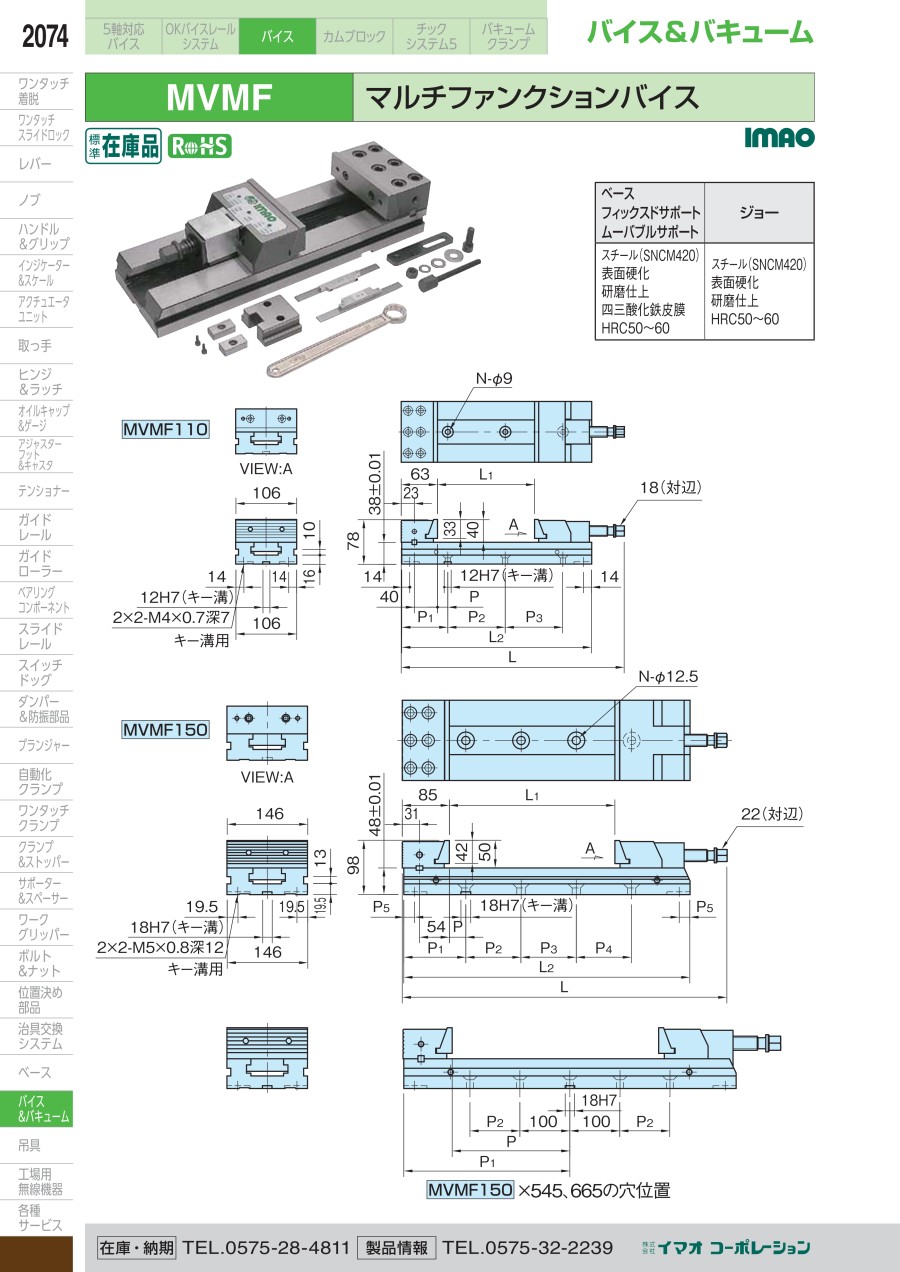

外形図
MVMF110
MVMF150
MVMF150×545、665の穴位置
製品仕様
| ベース フィックスドサポート ムーバブルサポート | ジョー |
|---|---|
| スチール（SNCM420） 表面硬化 研磨仕上 四三酸化鉄皮膜 HRC50～60 | スチール（SNCM420） 表面硬化 研磨仕上 HRC50～60 |
■付属品
- ストッパー：1個、フラットキー：2個、アイボルト：1個、レンチ：1個、フローティングスライドブロック：1個、パラレル2個 MVMF110：106×10×3
規格表
| 型番 | L （max.） | L1 （max.） | L2 | P （±0.025） | P1 | P2 | P3 | P4 | P5 | N（個） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MVMF110×100 | 338 | 100 | 280 | 18 | 80 | 150 | - | - | - | 2 | 11.5 |
| MVMF110×150 | 388 | 150 | 330 | 100 | 100 | - | 3 | 12.5 | |||
| MVMF150×200 | 481 | 200 | 413 | 30 | 114 | 200 | - | - | 19.5 | 2 | 27 |
| MVMF150×250 | 531 | 250 | 463 | 100 | 150 | 3 | 29 | ||||
| MVMF150×300 | 588 | 300 | 520 | 100 | 100 | 4 | 31.5 | ||||
| MVMF150×545 | 825 | 545 | 758 | 295 | 379 | 150 | - | - | 5 | 40 | |
| MVMF150×665 | 946 | 665 | 878 | 355 | 439 | 200 | 79.5 | 44.7 |
注意・禁止事項
- バイス裏面のキー溝（H7仕上げ部）は、キー取付け部のみです。
- クランピングユニットのクイックポジショニング機構はユニット固定用スクリューを緩めてから行ってください。
- バイス縦使用時のクランピングユニットの固定にはMVAC-VPバーチカルプレートが便利です。
バーチカルプレートはベースの溝より挿入してください。 可動ジョーの落下防止になります。
必要に応じて付属の六角穴付き止めネジをご使用ください。 バーチカルプレートの固定ができます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
346,883円 ( 381,571円 ) | 3日目 |
361,334円 ( 397,467円 ) | 3日目 |
398,040円 ( 437,844円 ) | 3日目 |
452,540円 ( 497,794円 ) | 3日目 |
460,713円 ( 506,784円 ) | 3日目 |
527,868円 ( 580,655円 ) | 3日目 |
559,306円 ( 615,237円 ) | 3日目 |
詳細情報
基本情報
・マルチファンクションバイスをイケール等に取付けて使用される場合（バイス縦使用時）は、ワークに応じた適切な位置でクランピングユニットを固定してからご使用ください。
・クランピングユニットが固定されていない場合は可動ジョー側のユニットが滑り落ちる場合がありますのでユニット固定用スクリューを締付けするか、またはクランピングブロックの移動を頻繁に行う場合にMVAC-VPバーチカルプレートをご使用ください。
