アングルパラレル（MVCL150A）
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
【本体】
- SK70
- 表面硬化
- 研磨仕上
- HRC40～45
規格表
| 型番 | θ | H1 | H2 | H3 | L1 | L2 | L3 | 質量（g） | 適用マルチファンクションバイス |
|---|---|---|---|---|---|---|---|---|---|
| MVCL150A20 | 20° | 44.2 | 40 | 30.7 | 60.9 | 35.6 | 29.5 | 23 | MVMF150 |
| MVCL150A25 | 25° | 43.1 | 38.1 | 27 | 59.8 | 37.5 | 25.8 | 29 | |
| MVCL150A30 | 30° | 42.2 | 36.6 | 24 | 58.5 | 39.7 | 21.5 | 34 | |
| MVCL150A35 | 35° | 41.5 | 35.4 | 21.8 | 57 | 42.2 | 16.7 | 38 | |
| MVCL150A40 | 40° | 41.1 | 34.7 | 20.4 | 55.6 | 44.8 | 11.7 | 46 | |
| MVCL150A45 | 45° | 41 | 34.5 | 20 | 54 | 47.5 | 6.5 | 52 |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,649円 ( 45,814円 ) | 3日目 |
41,649円 ( 45,814円 ) | 3日目 |
41,649円 ( 45,814円 ) | 3日目 |
41,649円 ( 45,814円 ) | 3日目 |
41,649円 ( 45,814円 ) | 3日目 |
41,649円 ( 45,814円 ) | 3日目 |

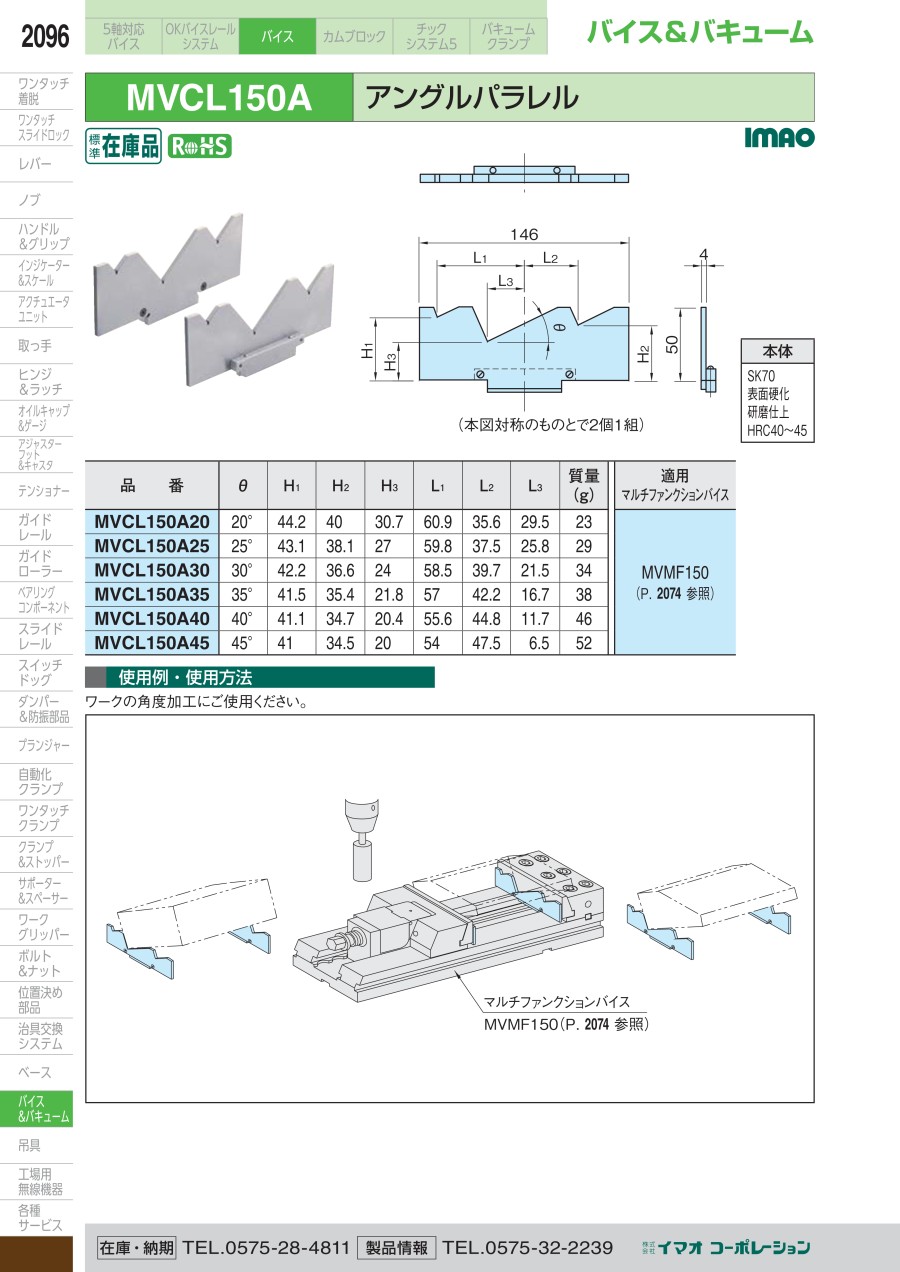

カタログ
