ガイド レール（FCSGプロファイル）
- 通常単価(税別)
- 8,880円～22,077円
- 税込単価
- 9,768円～24,285円
通常出荷日：3日目
【用途】・PETに対する摩擦係数が低く、搬送ラインに最適です。・本製品は、素材長さ2000±2より切削...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| Cチャンネルスチール製型番 | CチャンネルSUS製型番 | W1 | W | H | H1 | H2 | A | t | 質量（g/m） | 定寸（m） |
|---|---|---|---|---|---|---|---|---|---|---|
| FCSG20 | FCSG20-SUS | 20 | 20 | 14 | 10 | 10 | 10 | 1.5 | 600 | 2 |
| FCSG24 | FCSG24-SUS | 24 | 28 | 18 | 15 | 12 | 14 | 2 | 1,150 |
製品仕様
| タイプ | レール | Cチャンネル |
|---|---|---|
| FCSG | 超高分子量ポリエチレン（LubX®S） グレー | スチール（SGHC） 亜鉛メッキ |
| FCSG-SUS | SUS304 |
取付例
- FCSG20、FCSG24：取付推奨ボルトサイズM6
- 取付けボルトの先端が表面に出ないようにしてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,880円 ( 9,768円 ) | 3日目 |
13,770円 ( 15,147円 ) | 3日目 |
11,833円 ( 13,016円 ) | 3日目 |
22,077円 ( 24,285円 ) | 3日目 |
詳細情報
基本情報
【用途】
・PETに対する摩擦係数が低く、搬送ラインに最適です。
・本製品は、素材長さ2000±2より切削加工で製作しております。
・樹脂部長さは1℃で1000mm当たり0.2mm伸縮します。
・伸縮を考慮の上、長穴等の取付けをしてください。
・レールとCチャンネルは、はめ込み構造です。必要に応じて抜け防止をしてください。

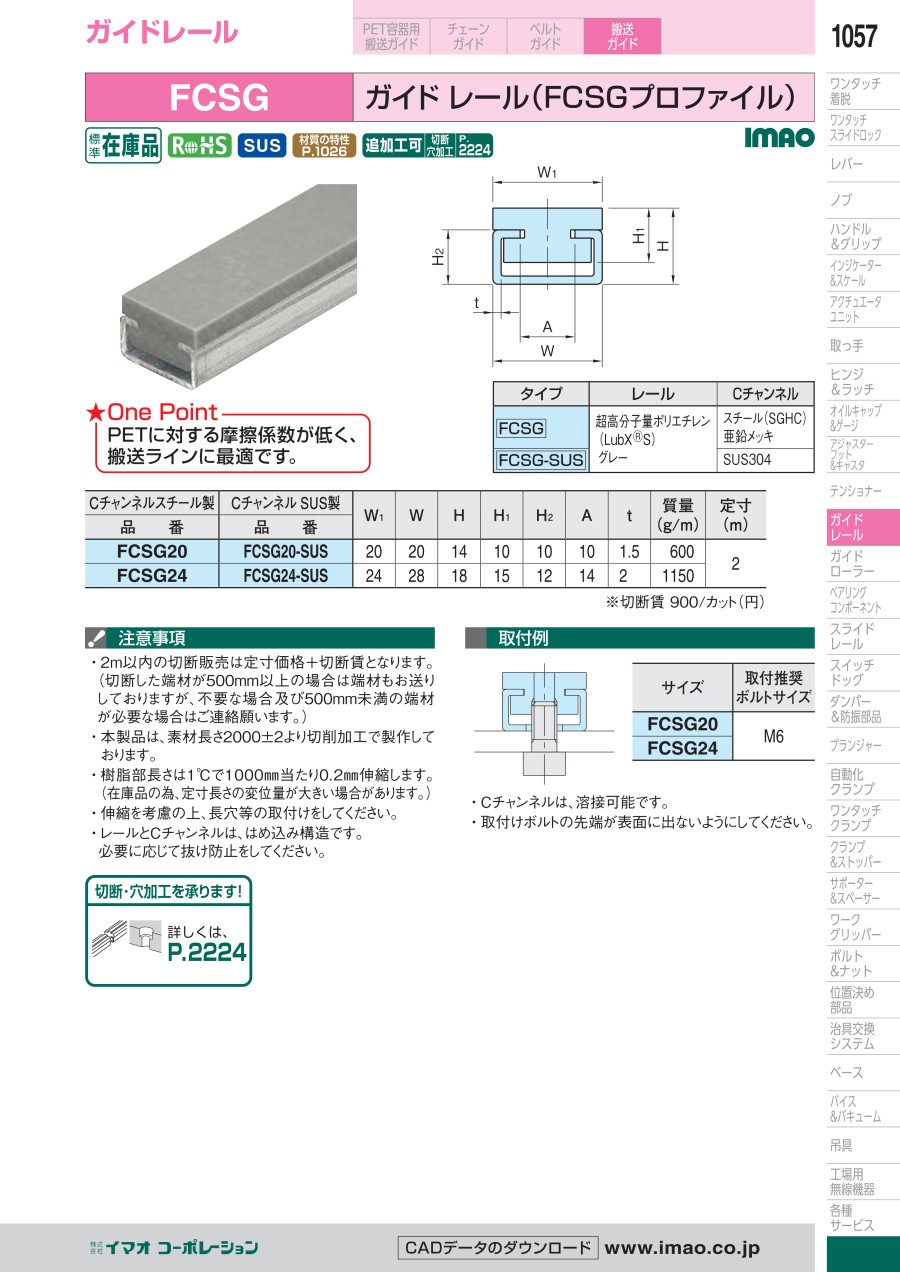

カタログ
