メカニカル部品技術窓口
クランプピン（APS-M）
- 通常単価(税別)
- 13,746円～31,790円
- 税込単価
- 15,121円～34,969円
通常出荷日：3日目
位置決めユニット部品です。基準、ダイヤ、クランプ三種類が揃っています。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

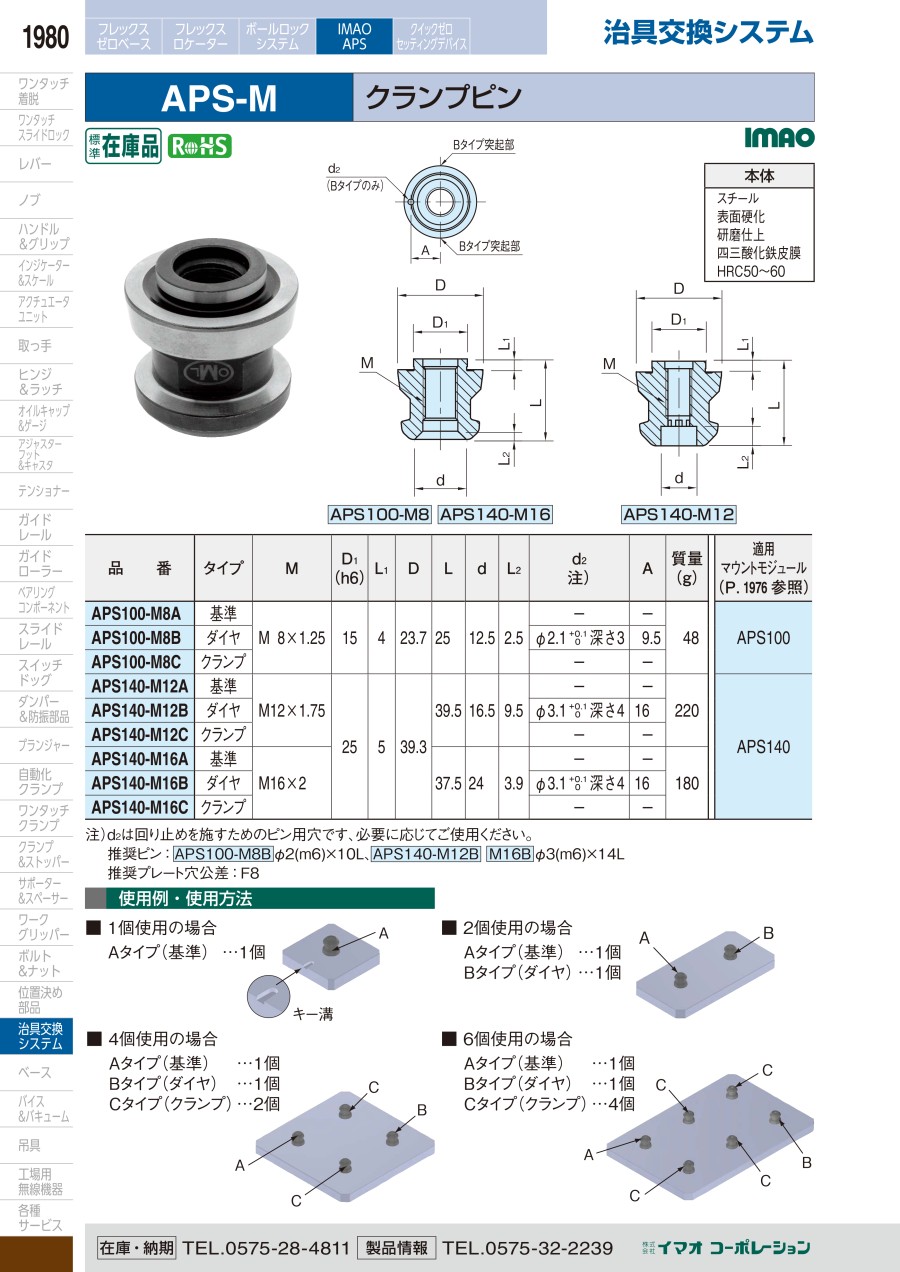

外形図
APS100-M8／APS140-M16
APS140-M12
製品仕様
- 本体：スチール 耐食・減摩コーティング HRC50～60
| 型番 | タイプ | 質量 （g） | 適用マウントモジュール |
|---|---|---|---|
| APS100-M8A | 基準 | 48 | APS100 |
| APS100-M8B | ダイヤ | ||
| APS100-M8C | クランプ | ||
| APS140-M12A | 基準 | 220 | APS140 |
| APS140-M12B | ダイヤ | ||
| APS140-M12C | クランプ | ||
| APS140-M16A | 基準 | 180 | |
| APS140-M16B | ダイヤ | ||
| APS140-M16C | クランプ |
規格表
| 型番 | M | D1 （h6） | L1 | D | L | d | L2 |
|---|---|---|---|---|---|---|---|
| APS100-M8A | M8×1.25 | 15 | 4 | 23.7 | 25 | 12.5 | 2.5 |
| APS100-M8B | |||||||
| APS100-M8C | |||||||
| APS140-M12A | M12×1.75 | 25 | 5 | 39.3 | 39.5 | 16.5 | 9.5 |
| APS140-M12B | |||||||
| APS140-M12C | |||||||
| APS140-M16A | M16×2 | 37.5 | 24 | 3.9 | |||
| APS140-M16B | |||||||
| APS140-M16C |
使用例
使用方法
■1個使用の場合
Aタイプ（基準）…1個
■2個使用の場合
Aタイプ（基準）…1個
Bタイプ（ダイヤ）…1個
■4個使用の場合
Aタイプ（基準）…1個
Bタイプ（ダイヤ）…1個
Cタイプ（クランプ）…2個
■6個使用の場合
Aタイプ（基準）…1個
Bタイプ（ダイヤ）…1個
Cタイプ（クランプ）…4個
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,806円 ( 15,187円 ) | 3日目 |
18,141円 ( 19,955円 ) | 3日目 |
13,746円 ( 15,121円 ) | 3日目 |
15,883円 ( 17,471円 ) | 3日目 |
20,027円 ( 22,030円 ) | 3日目 |
14,462円 ( 15,908円 ) | 3日目 |
23,002円 ( 25,302円 ) | 3日目 |
31,790円 ( 34,969円 ) | 3日目 |
19,635円 ( 21,599円 ) | 3日目 |
