ふっ素樹脂継手 F-MBT ブランチティー
- 通常単価(税別)
- 3,190円～12,401円
- 税込単価
- 3,509円～13,641円
通常出荷日：8日目
高い引抜強度、高いシール性能を実現。インパクトリングがチューブを強固に保持できます。
- 【販売終了情報】2023年5月31日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- チューブの取付に際して、フレア加工が必要な商品です。
施工方法はカタログ P.5を、フレア加工専用治具はカタログ P.23を参照下さい。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

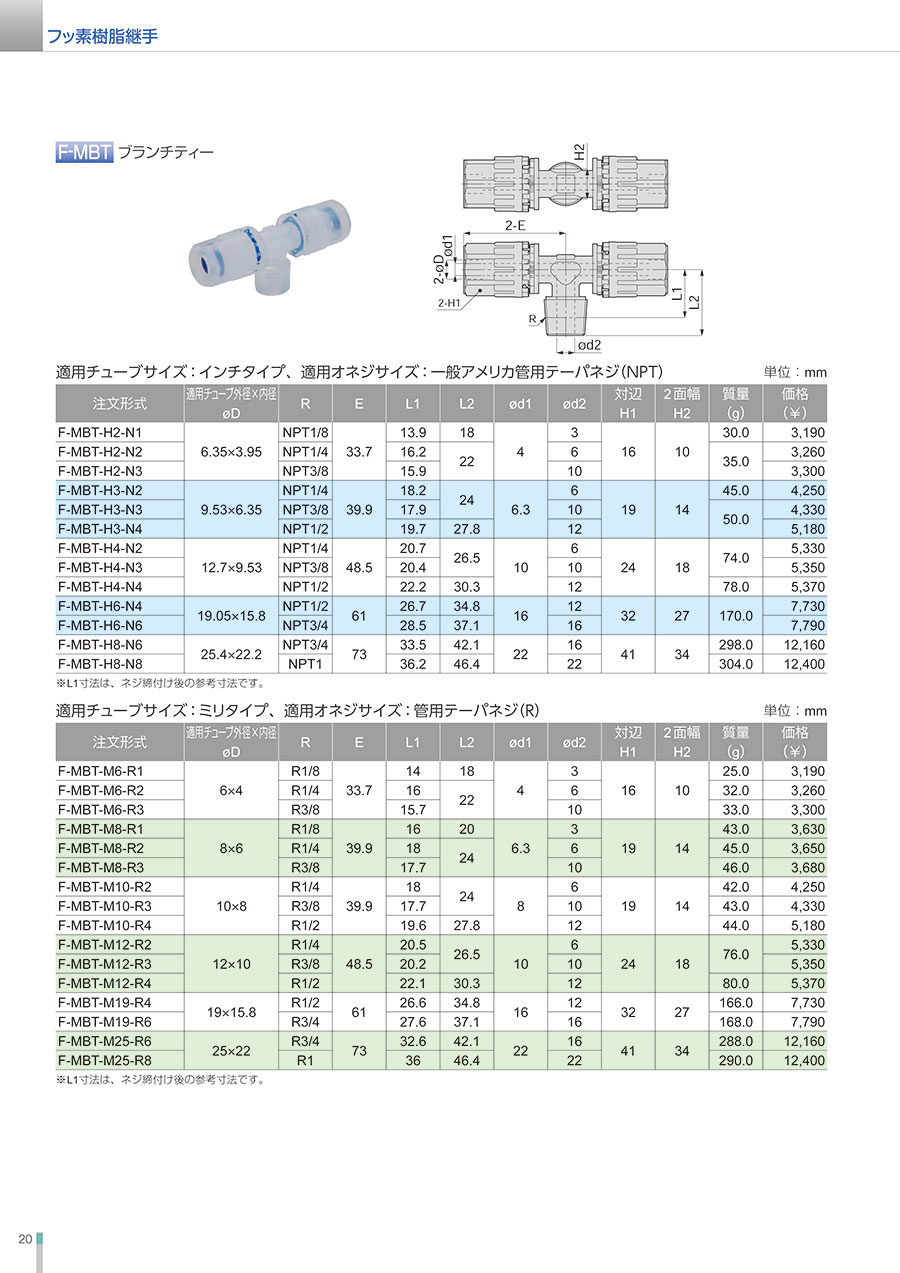

外形図
規格表
単位：mm
適用チューブサイズ：インチタイプ、適用オネジサイズ：一般アメリカ管用テーパネジ（NPT）
| 型番 | 適用チューブ外径×内径 φD | R | E | L1 | L2 | φd1 | φd2 | 対辺 H1 | 2面幅 H2 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| F-MBT-H2-N1 | 6.35×3.95 | NPT1/8 | 33.7 | 13.9 | 18 | 4 | 3 | 16 | 10 | 30.0 |
| F-MBT-H2-N2 | NPT1/4 | 16.2 | 22 | 6 | 35.0 | |||||
| F-MBT-H2-N3 | NPT3/8 | 15.9 | 10 | |||||||
| F-MBT-H3-N2 | 9.53×6.35 | NPT1/4 | 39.9 | 18.2 | 24 | 6.3 | 6 | 19 | 14 | 45.0 |
| F-MBT-H3-N3 | NPT3/8 | 17.9 | 10 | 50.0 | ||||||
| F-MBT-H3-N4 | NPT1/2 | 19.7 | 27.8 | 12 | ||||||
| F-MBT-H4-N2 | 12.7×9.53 | NPT1/4 | 48.5 | 20.7 | 26.5 | 10 | 6 | 24 | 18 | 74.0 |
| F-MBT-H4-N3 | NPT3/8 | 20.4 | 10 | |||||||
| F-MBT-H4-N4 | NPT1/2 | 22.2 | 30.3 | 12 | 78.0 | |||||
| F-MBT-H6-N4 | 19.05×15.8 | NPT1/2 | 61 | 26.7 | 34.8 | 16 | 12 | 32 | 27 | 170.0 |
| F-MBT-H6-N6 | NPT3/4 | 28.5 | 37.1 | 16 | ||||||
| F-MBT-H8-N6 | 25.4×22.2 | NPT3/4 | 73 | 33.5 | 42.1 | 22 | 16 | 41 | 34 | 298.0 |
| F-MBT-H8-N8 | NPT1 | 36.2 | 46.4 | 22 | 304.0 |
適用チューブサイズ：ミリタイプ、適用オネジサイズ：管用テーパネジ（R）
| 型番 | 適用チューブ外径×内径 φD | R | E | L1 | L2 | φd1 | φd2 | 対辺 H1 | 2面幅 H2 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| F-MBT-M6-R1 | 6×4 | R1/8 | 33.7 | 14 | 18 | 4 | 3 | 16 | 10 | 25.0 |
| F-MBT-M6-R2 | R1/4 | 16 | 22 | 6 | 32.0 | |||||
| F-MBT-M6-R3 | R3/8 | 15.7 | 10 | 33.0 | ||||||
| F-MBT-M8-R1 | 8×6 | R1/8 | 39.9 | 16 | 20 | 6.3 | 3 | 19 | 14 | 43 .0 |
| F-MBT-M8-R2 | R1/4 | 18 | 24 | 6 | 45 .0 | |||||
| F-MBT-M8-R3 | R3/8 | 17.7 | 10 | 46 .0 | ||||||
| F-MBT-M10-R2 | 10×8 | R1/4 | 39.9 | 18 | 24 | 8 | 6 | 19 | 14 | 42.0 |
| F-MBT-M10-R3 | R3/8 | 17.7 | 10 | 43.0 | ||||||
| F-MBT-M10-R4 | R1/2 | 19.6 | 27.8 | 12 | 44.0 | |||||
| F-MBT-M12-R2 | 12×10 | R1/4 | 48.5 | 20.5 | 26.5 | 10 | 6 | 24 | 18 | 76.0 |
| F-MBT-M12-R3 | R3/8 | 20.2 | 10 | |||||||
| F-MBT-M12-R4 | R1/2 | 22.1 | 30.3 | 12 | 80.0 | |||||
| F-MBT-M19-R4 | 19×15.8 | R1/2 | 61 | 26.6 | 34.8 | 16 | 12 | 32 | 27 | 166.0 |
| F-MBT-M19-R6 | R3/4 | 27.6 | 37.1 | 16 | 168.0 | |||||
| F-MBT-M25-R6 | 25×22 | R3/4 | 73 | 32.6 | 42.1 | 22 | 16 | 41 | 34 | 288.0 |
| F-MBT-M25-R8 | R1 | 36 | 46.4 | 22 | 290.0 |
※L1寸法は、ネジ締付け後の参考寸法です。
