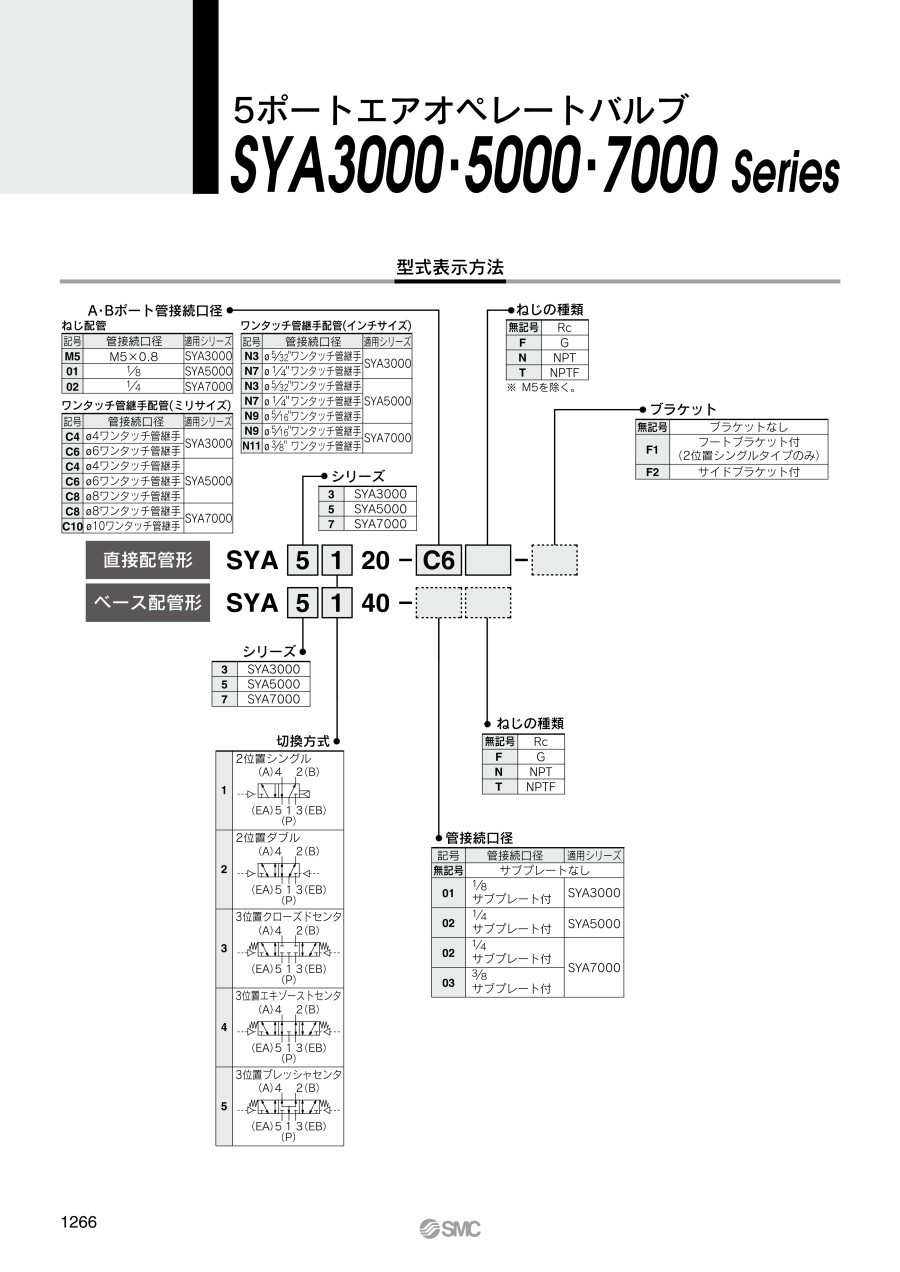

5ポートエアオペレートバルブ SYA3000・5000・7000シリーズ
- 通常単価(税別)
- 4,797円～9,868円
- 税込単価
- 5,277円～10,855円
5ポートエアオペレートバルブ SYA3000・5000・7000シリーズです。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
SYA3000シリーズ（直接配管形）
2位置シングル：SYA3120-C4／N3／C6／N7（-F2）
フートブラケット付きの場合：SYA3120-C4／N3／C6／N7-F1
SYA5000シリーズ（直接配管形）
2位置ダブル：SYA5120-C4／N3／C6／N7／C8／N9□（-F2）
フートブラケット付きの場合：SYA5120-F1／C4／N3／C6／N7／C8／N9-F1
SYA7000シリーズ（直接配管形）
2位置シングル：SYA7120-C8／N9／C10／N11（-F2）
フートブラケット付きの場合：SYA7120-C8／N9／C10／N11-F1
製品仕様
ベース配管形
直接配管形
2位置シングルのJIS記号
2位置ダブルのJIS記号
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | -100kPa～+0.7 | |
| 3位置 | -100kPa～+0.7 | |
| 注1）パイロット圧力範囲 MPa | 2位置シングル | （0.7×P+0.1）～0.7 P：使用圧力 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.2～0.7 | |
| 周囲温度および使用流体温度℃ | -10～+60（ただし凍結なきこと） | |
| マニュアル（手動操作） | ノンロックプッシュ式 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃／耐振動m/s2 | 150／30 | |
注1）シングルの場合は、リターン圧力を供給ポート｛1（P）｝より導入し、作動する構造となっていますので、必ず供給ポートには使用圧力範囲の圧力を供給してください。
注2）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤作動なし。（初期における値）
流量特性／質量表
SYA3□20シリーズ（直接配管形）| バルブ型番 | 切換方式 | パイロット接続口径 | 管接続口径 | 流量特性 | 質量g | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||||||
| P、EA、EB | A、B | C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | |||||
| SYA3□20-M5 | 2位置 | シングル | M5×0.8 | M5×0.8 | M5×0.8 | 0.61 | 0.44 | 0.16 | 0.64 | 0.45 | 0.18 | 35 |
| ダブル | 37 | |||||||||||
| 3位置 | クローズドセンタ | 0.48 | 0.46 | 0.13 | 0.47 | 0.43 | 0.13 | 39 | ||||
| エキゾーストセンタ | 0.47 | 0.42 | 0.13 | 0.47〔0.44〕 | 0.41〔0.37〕 | 0.13〔0.12〕 | ||||||
| プレッシャセンタ | 0.50〔0.41〕 | 0.48〔0.35〕 | 0.15〔0.11〕 | 0.47 | 0.43 | 0.13 | ||||||
| SYA3□20-C4 | 2位置 | シングル | C4（φ4（直径4mm）ワンタッチ管継手） | 0.72 | 0.29 | 0.18 | 0.64 | 0.34 | 0.17 | 44 | ||
| ダブル | 46 | |||||||||||
| 3位置 | クローズドセンタ | 0.59 | 0.28 | 0.15 | 0.59 | 0.30 | 0.15 | 48 | ||||
| エキゾーストセンタ | 0.63 | 0.35 | 0.16 | 0.42〔0.41〕 | 0.34〔0.37〕 | 0.11〔0.11〕 | ||||||
| プレッシャセンタ | 0.76〔0.46〕 | 0.42〔0.34〕 | 0.21〔0.12〕 | 0.59 | 0.29 | 0.15 | ||||||
| SYA3□20-C6 | 2位置 | シングル | C6（φ6（直径6mm）ワンタッチ管継手） | 0.76 | 0.30 | 0.19 | 0.65 | 0.39 | 0.17 | 40 | ||
| ダブル | 42 | |||||||||||
| 3位置 | クローズドセンタ | 0.76 | 0.55 | 0.24 | 0.60 | 0.33 | 0.16 | 44 | ||||
| エキゾーストセンタ | 0.65 | 0.32 | 0.16 | 0.64〔0.42〕 | 0.31〔0.36〕 | 0.17〔0.11〕 | ||||||
| プレッシャセンタ | 0.77〔0.49〕 | 0.34〔0.43〕 | 0.21〔0.15〕 | 0.61 | 0.34 | 0.16 | ||||||
注）〔 〕内はノーマル位置の場合。
| バルブ型番 | 切換方式 | パイロット接続口径 | 管接続口径 | 注1）流量特性 | 注2）質量g | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | ||||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||||
| SYA3□40-01□ | 2位置 | シングル | M5×0.8 | 1/8 | 1.0 | 0.30 | 0.24 | 1.1 | 0.30 | 0.26 | 69（34） |
| ダブル | 71（36） | ||||||||||
| 3位置 | クローズドセンタ | 0.77 | 0.28 | 0.18 | 0.85 | 0.30 | 0.19 | 73（38） | |||
| エキゾーストセンタ | 0.73 | 0.31 | 0.18 | 1.1〔0.55〕 | 0.26〔0.52〕 | 0.24〔0.16〕 | |||||
| プレッシャセンタ | 1.2〔0.51〕 | 0.24〔0.45〕 | 0.29〔0.14〕 | 0.89 | 0.47 | 0.24 | |||||
注1）〔 〕内はノーマル位置の場合。
注2）（ ）内はサブプレートなしの値。
| バルブ型番 | 切換方式 | パイロット接続口径 | 管接続口径 | 流量特性 | 質量g | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||||||
| P、EA、EB | A、B | C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | |||||
| SYA5□20-01□ | 2位置 | シングル | M5×0.8 | 1/8 | 1/8 | 1.9 | 0.35 | 0.49 | 2.4 | 0.39 | 0.61 | 58 |
| ダブル | 64 | |||||||||||
| 3位置 | クローズドセンタ | 1.7 | 0.43 | 0.45 | 1.8 | 0.35 | 0.46 | 69 | ||||
| エキゾーストセンタ | 1.5 | 0.44 | 0.41 | 2.5〔1.5〕 | 0.32〔0.43〕 | 0.59〔0.40 | ||||||
| プレッシャセンタ | 2.2〔0.91〕 | 0.46〔0.58〕 | 0.61〔0.28〕 | 1.8 | 0.38 | 0.46 | ||||||
| SYA5□20-C4□ | 2位置 | シングル | C4（φ4（直径4mm）ワンタッチ管継手） | 0.75 | 0.43 | 0.20 | 0.85 | 0.64 | 0.30 | 82 | ||
| ダブル | 87 | |||||||||||
| 3位置 | クローズドセンタ | 0.74 | 0.40 | 0.19 | 0.84 | 0.57 | 0.28 | 93 | ||||
| エキゾーストセンタ | 0.75 | 0.36 | 0.19 | 0.84〔0.84〕 | 0.64〔0.53〕 | 0.30〔0.27〕 | ||||||
| プレッシャセンタ | 0.78〔0.71〕 | 0.44〔0.37〕 | 0.21〔0.18〕 | 0.84 | 0.57 | 0.27 | ||||||
| SYA5□20-C6□ | 2位置 | シングル | C6（φ6（直径6mm）ワンタッチ管継手） | 1.5 | 0.33 | 0.33 | 2.0 | 0.37 | 0.52 | 76 | ||
| ダブル | 82 | |||||||||||
| 3位置 | クローズドセンタ | 1.3 | 0.31 | 0.33 | 1.6 | 0.32 | 0.39 | 87 | ||||
| エキゾーストセンタ | 1.3 | 0.33 | 0.33 | 1.8〔1.4〕 | 0.35〔0.37〕 | 0.44〔0.35〕 | ||||||
| プレッシャセンタ | 1.7〔0.80〕 | 0.31〔0.47〕 | 0.42〔0.23〕 | 1.7 | 0.33 | 0.44 | ||||||
| SYA5□20-C8□ | 2位置 | シングル | C8（φ8（直径8mm）ワンタッチ管継手） | 1.9 | 0.21 | 0.45 | 2.3 | 0.29 | 0.57 | 68 | ||
| ダブル | 74 | |||||||||||
| 3位置 | クローズドセンタ | 1.6 | 0.29 | 0.39 | 1.7 | 0.38 | 0.46 | 79 | ||||
| エキゾーストセンタ | 1.4 | 0.38 | 0.39 | 2.0〔1.5〕 | 0.37〔0.40〕 | 0.52〔0.43〕 | ||||||
| プレッシャセンタ | 2.2〔1.6〕 | 0.32〔0.44〕 | 0.56〔0.44〕 | 1.8 | 0.41 | 0.50 | ||||||
注）〔 〕内はノーマル位置の場合。
注意・禁止事項
- ※ ご使用前に必ずカタログの「安全上のご注意につきまして」および「電磁弁／共通注意事項」をご確認ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,390円 ( 5,929円 ) | 6日目 |
6,236円 ( 6,860円 ) | 在庫品1日目当日出荷可能 |
6,003円 ( 6,603円 ) | 在庫品1日目当日出荷可能 |
6,224円 ( 6,846円 ) | 在庫品1日目当日出荷可能 |
5,625円 ( 6,188円 ) | 9日目 |
5,139円 ( 5,653円 ) | 在庫品1日目当日出荷可能 |
5,799円 ( 6,379円 ) | 19日目 |
4,797円 ( 5,277円 ) | 6日目 |
6,874円 ( 7,561円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 6日目 |
6,670円 ( 7,337円 ) | 6日目 |
7,519円 ( 8,271円 ) | 在庫品1日目当日出荷可能 |
7,513円 ( 8,264円 ) | 在庫品1日目当日出荷可能 |
7,519円 ( 8,271円 ) | 在庫品1日目当日出荷可能 |
6,371円 ( 7,008円 ) | 6日目 |
6,444円 ( 7,088円 ) | 6日目 |
6,439円 ( 7,083円 ) | 6日目 |
6,075円 ( 6,683円 ) | 6日目 |
8,164円 ( 8,980円 ) | 在庫品1日目当日出荷可能 |
8,040円 ( 8,844円 ) | 6日目 |
9,240円 ( 10,164円 ) | 19日目 |
7,447円 ( 8,192円 ) | 6日目 |
8,153円 ( 8,968円 ) | 9日目 |
9,228円 ( 10,151円 ) | 19日目 |
8,274円 ( 9,101円 ) | 19日目 |
9,669円 ( 10,636円 ) | 6日目 |
5,794円 ( 6,373円 ) | 在庫品1日目当日出荷可能 |
5,907円 ( 6,498円 ) | 9日目 |
6,229円 ( 6,852円 ) | 在庫品1日目当日出荷可能 |
5,208円 ( 5,729円 ) | 6日目 |
5,208円 ( 5,729円 ) | 6日目 |
5,441円 ( 5,985円 ) | 6日目 |
5,802円 ( 6,382円 ) | 6日目 |
5,802円 ( 6,382円 ) | 39日目 |
6,438円 ( 7,082円 ) | 在庫品1日目当日出荷可能 |
6,982円 ( 7,680円 ) | 在庫品1日目当日出荷可能 |
6,084円 ( 6,692円 ) | 6日目 |
5,802円 ( 6,382円 ) | 6日目 |
6,035円 ( 6,639円 ) | 6日目 |
5,208円 ( 5,729円 ) | 6日目 |
7,405円 ( 8,146円 ) | 在庫品1日目当日出荷可能 |
6,802円 ( 7,482円 ) | 6日目 |
6,721円 ( 7,393円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,467円 ( 7,114円 ) | 6日目 |
7,081円 ( 7,789円 ) | 19日目 |
7,081円 ( 7,789円 ) | 6日目 |
7,669円 ( 8,436円 ) | 在庫品1日目当日出荷可能 |
7,503円 ( 8,253円 ) | 9日目 |
8,474円 ( 9,321円 ) | 在庫品1日目当日出荷可能 |
7,081円 ( 7,789円 ) | 6日目 |
7,314円 ( 8,045円 ) | 6日目 |
7,405円 ( 8,146円 ) | 在庫品1日目当日出荷可能 |
8,588円 ( 9,447円 ) | 在庫品1日目当日出荷可能 |
7,766円 ( 8,543円 ) | 19日目 |
8,374円 ( 9,211円 ) | 3日目 |
8,594円 ( 9,453円 ) | 9日目 |
7,903円 ( 8,693円 ) | 6日目 |
9,239円 ( 10,163円 ) | 9日目 |
