SMC

5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS1000シリーズ

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 2,629円～16,195円

税込単価: 2,892円～17,815円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートパイロット形ソレノイドバルブ直接配管形単体 VF1000・3000・5000シリーズ

通常価格(税別)： 274円 (税込価格：301円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS2000シリーズ

通常価格(税別)： 751円 (税込価格：826円)

通常出荷日：在庫品1日目

小さな消費電力（1.8W DC）のソレノイドバルブ。【特長】・直接配管形のVF...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が198型番あります。

商品情報
型番リスト
詳細情報

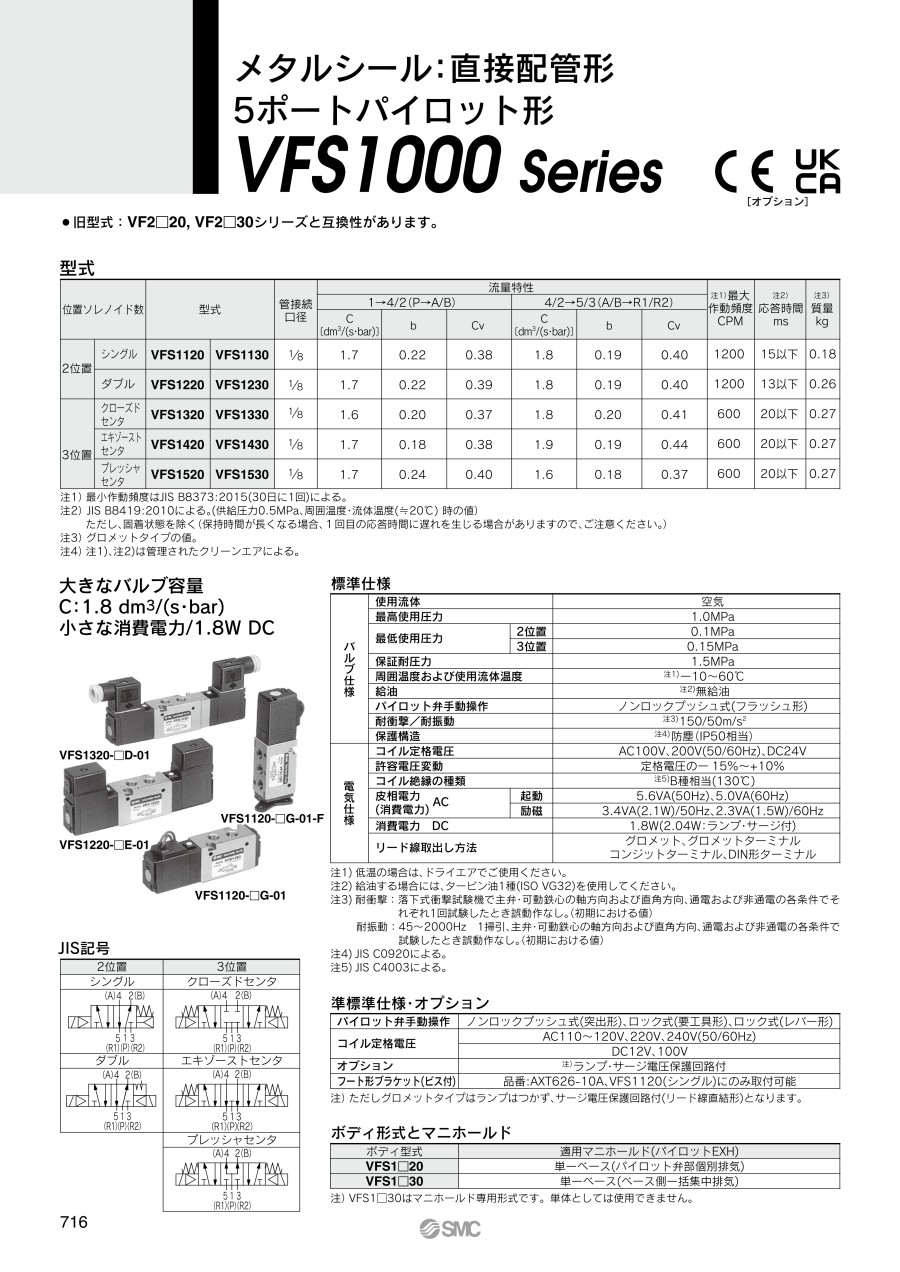

カタログ

商品情報

外形図

単位：mm

2位置シングル／グロメット、グロメットターミナル、コンジットターミナル、DIN形ターミナル

グロメット：VFS1120-□G

フート形ブラケット付き（F）型番：AXT626-10A

グロメットターミナル：VFS1120-□E、EZ

コンジットターミナル：VFS1120-□T、TZ

製品仕様

VFS1320-□D-01

VFS1220-□E-01

VFS1120-□G-01

VFS1120-□G-01-F

バルブ仕様	使用流体		空気
	最高使用圧力		1.0MPa
	最低使用圧力	2位置	0.1MPa
	最低使用圧力	3位置	0.15MPa
	保証耐圧力		1.5MPa
	周囲温度および使用流体温度		^注1）-10～+60℃
	給油		^注2）無給油
	パイロット弁手動操作		ノンロックプッシュ式（フラッシュ形）
	耐衝撃／耐振動		^注3）150／50m/s²
	保護構造		^注4）防塵（IP50相当）
電気仕様	コイル定格電圧		AC100V、200V（50／60Hz）、DC24V
	許容電圧変動		定格電圧の-15～+10%
	コイル絶縁の種類		^注5）B種相当（130℃）
	皮相電力（消費電力）AC	起動	5.6VA（50Hz）、5.0VA（60Hz）
	皮相電力（消費電力）AC	励磁	3.4VA（2.1W）／50Hz、2.3VA（1.5W）／60Hz
	消費電力		1.8W（2.04W：ランプ・サージ付）
	リード線取出し方法		グロメット、グロメットターミナルコンジットターミナル、DIN形ターミナル

注1）低温の場合は、ドライエアでご使用ください。
注2）給油する場合には、タービン油1種（ISO VG32）を使用してください。
注3）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注4）JIS C 0920による。
注5）JIS C 4003による。

位置ソレノイド数		型番		管接続口径	流量特性						^注1）最大作動頻度 CPM	^注2）応答時間 ms	^注3）質量 kg
					1→4/2（P→A/B）			4/2→5/3（A/B→R1/R2）
					C 〔dm³/（s・bar）〕	b	Cv	C 〔dm³/（s・bar）〕	b	Cv
2位置	シングル	VFS1120	VFS1130	1/8	1.7	0.22	0.38	1.8	0.19	0.40	1,200	15以下	0.18
2位置	ダブル	VFS1220	VFS1230	1/8	1.7	0.22	0.39	1.8	0.19	0.40	1,200	13以下	0.26
3位置	クローズドセンタ	VFS1320	VFS1330	1/8	1.6	0.20	0.37	1.8	0.20	0.41	600	20以下	0.27
	エキゾーストセンタ	VFS1420	VFS1430	1/8	1.7	0.18	0.38	1.9	0.19	0.44	600	20以下	0.27
	プレッシャセンタ	VFS1520	VFS1530	1/8	1.7	0.24	0.40	1.6	0.18	0.37	600	20以下	0.27

注1）最小作動頻度はJIS B 8419：2010（30日に1回）による。
注2）JIS B 8419：2010による。（供給圧力0.5MPa時の値）
注3）グロメットタイプの値
注4）注1）、注2）は管理されたクリーンエアによる。

パイロット弁手動操作	ノンロックプッシュ式（突出形）、ロック式（要工具形）、ロック式（レバー形）
コイル定格電圧	AC110～120V、220V、240V（50／60Hz）
コイル定格電圧	DC12V、100V
オプション	^注）ランプ・サージ電圧保護回路付
フート形ブラケット（ビス付）	型番：AXT626-10A、VFS1120（シングル）にのみ取付可能

注）ただしグロメットタイプはランプはつかず、サージ電圧保護回路付き（リード線直結形）となります。

構造

2位置シングル

2位置ダブル

番号	部品名	材質
1	ボディ	アルミダイカスト
2	スプール・スリーブ	ステンレス鋼
3	エンドプレート	樹脂
4	ピストン	樹脂
5	復帰スプリング	ステンレス鋼
6	パイロット弁アセンブリ	-
7	ディテントアセンブリ	-

※カタログP.887のパイロット弁アセンブリ型番表示方法をご参照ください。

注意・禁止事項

※ ご使用の前に必ず製品個別注意事項をお読みください。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

ポート数

用途

種類

設置方法

切換の種類

ソレノイドの数

仕様

電圧

電源切時の状態

配管口の種類

配管ねじの呼び

適応シリンダ径

(φ)

定格圧力

(MPa)

駆動の種類

配管

CV値

シールの種類

パイロット給気

手動スイッチ

リード線取出し方法

マニュアル

ランプ・サージ電圧保護回路

CE対応

ボディ形式

オプション

関連部品種類

適用

最小発注数量

-	-	関連部品	-	-	-	-	AC100V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナルコネクタなし	ノンロックプッシュ式（フラッシュ形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC100V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナルコネクタなし	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC100V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ノンロックプッシュ式（突出形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC100V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ロック式（レバー形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC100V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナル	ノンロックプッシュ式（フラッシュ形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC200V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC200V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナルコネクタなし	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC200V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ノンロックプッシュ式（突出形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC200V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ノンロックプッシュ式（突出形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC200V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ノンロックプッシュ式（フラッシュ形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナルコネクタなし	ノンロックプッシュ式（突出形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ロック式（要工具形）	サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ロック式（レバー形）	サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ロック式（レバー形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナルコネクタ付属なし	ノンロックプッシュ式（突出形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC110V/120V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナル	ロック式（レバー形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ロック式（要工具形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ノンロックプッシュ式（フラッシュ形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ノンロックプッシュ式（フラッシュ形）	サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ノンロックプッシュ式（フラッシュ形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ノンロックプッシュ式（突出形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナルコネクタ付属なし	ノンロックプッシュ式（フラッシュ形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC220V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナルコネクタ付属なし	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ノンロックプッシュ式（突出形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ノンロックプッシュ式（フラッシュ形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ロック式（要工具形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC24V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナルコネクタ付属なし	ロック式（要工具形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	DC12V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ロック式（レバー形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC12V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	DC12V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナル	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナルコネクタなし	ノンロックプッシュ式（フラッシュ形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	DIN形ターミナル	ロック式（要工具形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ロック式（レバー形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	グロメットターミナル	ノンロックプッシュ式（突出形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ノンロックプッシュ式（フラッシュ形）	サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	グロメット	ロック式（要工具形）	サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	コンジットターミナル	ノンロックプッシュ式（突出形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナルコネクタ付属なし	ロック式（要工具形）	なし	-	-	-	パイロット弁アセンブリ	VFS1□20用	1個
-	-	関連部品	-	-	-	-	AC240V	-	-	-	-	-	-	-	-	-	-	-	DIN43650B規格のDINターミナルコネクタ付属なし	ノンロックプッシュ式（フラッシュ形）	ランプ・サージ電圧保護回路付	-	-	-	パイロット弁アセンブリ	VFS1□30用	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	DIN形ターミナル	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	DIN形ターミナル	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	フート形ブラケット	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ロック	DIN形ターミナル	ロック式（レバー形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	DIN形ターミナル	ノンロックプッシュ式（フラッシュ形）	ランプ・サージ電圧保護回路付	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	DIN形ターミナル	ノンロックプッシュ式（フラッシュ形）	ランプ・サージ電圧保護回路付	非対応	パイロット個別排気	フート形ブラケット	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	グロメットターミナル	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	グロメットターミナル	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	フート形ブラケット	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	グロメット	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	グロメット	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	フート形ブラケット	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ロック	グロメット	ロック式（要工具形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	グロメット	ノンロックプッシュ式（フラッシュ形）	サージ電圧保護回路付	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	コンジットターミナル	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC100V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	コンジットターミナル	ノンロックプッシュ式（突出形）	なし	非対応	パイロット個別排気	フート形ブラケット	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC200V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ノンロック	DIN形ターミナル	ノンロックプッシュ式（フラッシュ形）	なし	非対応	パイロット個別排気	なし	-	-	1個
5ポート弁	単体使用	電磁弁	ダイレクト	2位置エキゾースト	[シングル] シングル	無給油 / 低電流	AC200V	自己復帰(スプリングリターン)	[Rc(R)] Rc	1/8	80.0以下	0.1～1.0	パイロット式スプール	ダイレクト配管	0.38	標準	内部	ロック	DIN形ターミナル	ロック式（レバー形）	ランプ・サージ電圧保護回路付	非対応	パイロット個別排気	なし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,849円 ( 4,234円 )	9日目
3,849円 ( 4,234円 )	9日目
3,735円 ( 4,109円 )	9日目
3,735円 ( 4,109円 )	9日目
3,619円 ( 3,981円 )	9日目
3,509円 ( 3,860円 )	9日目
3,849円 ( 4,234円 )	9日目
3,948円 ( 4,343円 )	9日目
3,296円 ( 3,626円 )	9日目
2,629円 ( 2,892円 )	39日目
3,849円 ( 4,234円 )	9日目
3,735円 ( 4,109円 )	9日目
3,179円 ( 3,497円 )	9日目
3,179円 ( 3,497円 )	9日目
3,849円 ( 4,234円 )	9日目
3,288円 ( 3,617円 )	9日目
4,058円 ( 4,464円 )	9日目
3,509円 ( 3,860円 )	9日目
3,296円 ( 3,626円 )	9日目
3,179円 ( 3,497円 )	9日目
3,288円 ( 3,617円 )	9日目
3,288円 ( 3,617円 )	9日目
3,849円 ( 4,234円 )	9日目
3,849円 ( 4,234円 )	9日目
3,288円 ( 3,617円 )	9日目
3,849円 ( 4,234円 )	9日目
3,509円 ( 3,860円 )	9日目
3,509円 ( 3,860円 )	9日目
3,948円 ( 4,343円 )	9日目
3,296円 ( 3,626円 )	9日目
2,739円 ( 3,013円 )	9日目
3,288円 ( 3,617円 )	9日目
3,288円 ( 3,617円 )	9日目
3,948円 ( 4,343円 )	9日目
2,739円 ( 3,013円 )	9日目
3,619円 ( 3,981円 )	9日目
3,849円 ( 4,234円 )	9日目
3,948円 ( 4,343円 )	9日目
3,296円 ( 3,626円 )	9日目
3,735円 ( 4,109円 )	9日目
3,179円 ( 3,497円 )	9日目
3,179円 ( 3,497円 )	9日目
3,849円 ( 4,234円 )	9日目
3,288円 ( 3,617円 )	9日目
3,849円 ( 4,234円 )	9日目
9,877円 ( 10,865円 )	9日目
9,442円 ( 10,386円 )	6日目
9,877円 ( 10,865円 )	9日目
9,677円 ( 10,645円 )	6日目
10,988円 ( 12,087円 )	6日目
9,565円 ( 10,522円 )	19日目
9,775円 ( 10,753円 )	9日目
9,449円 ( 10,394円 )	在庫品1日目当日出荷可能
9,887円 ( 10,876円 )	9日目
9,008円 ( 9,909円 )	9日目
9,448円 ( 10,393円 )	9日目
9,510円 ( 10,461円 )	19日目
9,877円 ( 10,865円 )	9日目
9,255円 ( 10,181円 )	6日目
10,318円 ( 11,350円 )	9日目

基本情報

基本情報

小さな消費電力（1.8W DC）のソレノイドバルブ。
【特長】
・直接配管形のVFS1000シリーズ
・大きなバルブ容量C：1.8dm3/（s・bar）
・旧型式：VF2□20、VF2□30シリーズと互換性あり

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS2000シリーズ
SMC社のソレノイドバルブとなります。中・大型シリンダの駆動に適しています。大容量、低消費電力です。用途に合わせて比較検討可能です。
SMC
5ポートソレノイドバルブ直接配管形単体 VQZ1000・2000・3000シリーズ
SMC社のソレノイドバルブとなります。ワンタッチ管継手内蔵で配管作業が簡単です。3ポート弁と5ポート弁の混合取り付け、DINレールの取り付けも可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS1000シリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

エアーバルブの開閉用

満足度：4.02020/10/08

エアーバルブの開閉切り換えを制御していた、既存の物が破損したので、交換用に購入しました。

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qバルブのメタルシールと弾性体シールの違いは？

■メタルシール方式
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります

QVFS、VFRシリーズの内部パイロット、外部パイロットの違いは、何ですか？

【内部パイロット式（標準）】
バルブの主弁を駆動するためのパイロット圧を、バルブのSUPポートから供給しているタイプです。

【外部パイロット式（準標準）】バルブの主弁を駆動するためのパイロット圧を外部パイロットポート（Xポート）から供給しているタイプです。
SUPポートへの供給圧が低圧の場合や、シリンダポート加圧・排気ポート加圧といった特殊な使用法で使うことができます。
　注1）3位置バルブでのシリンダポート加圧・排気ポート加圧は、別途ご相談ください。
　注2）VFR4000/5000の外部パイロット仕様は、低圧での使用不可など圧力で注意が必要です。
　　　カタログで外部パイロット仕様をご確認ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS1000シリーズ	5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS3000シリーズ	5ポートソレノイドバルブパイロット形メタルシール直接配管形 VFS2000シリーズ	5ポートソレノイドバルブパイロット形メタルシール VFS3000	5ポートソレノイドバルブパイロット形メタルシール VFS5000	5ポートソレノイドバルブパイロット形メタルシール VFS2000
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	2,629円-	751円 -	751円 -	2,543円 -	16,549円 -	2,543円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜
