3.5MPa・7.0MPa 高圧用クーラントバルブ VNHシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,134円～101,785円特別価格
- 税込単価
- 2,347円～111,964円特別価格
高速研削・ロングドリル加工に対応するクーラントバルブ。【特長】・高圧クーラント...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が428型番あります。
商品情報
外形図
単位：mm
製品仕様
3.5MPa
7.0MPa
| 型番 | 3ポート弁 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| VNH111A-10A VNH111B-10A | VNH211A-15A VNH211B-15A | VNH311A-20A VNH311B-20A | VNH411A-25A VNH411B-25A | VNH113A-10A VNH113B-10A | VNH213A-15A VNH213B-15A | VNH313A-20A VNH313B-20A | VNH413A-25A VNH413B-25A | ||
| 使用流体圧力 | 0～3.5MPa | 0～7.0MPa | |||||||
| 使用流体（メイン配管） | 注2）クーラント | ||||||||
| 操作方法 | 外部パイロット電磁形／エアオペレート形 | ||||||||
| 使用流体温度 | VNH□□1A VNH□□3A | 注1）-5～+60℃／注1）-5～+60℃（NBRシール） | |||||||
| VNH□□1B VNH□□3B | 注1）-5～+60℃／注1）-5～+99℃（FKMシール） | ||||||||
| パイロットエア | 圧力 | 0.25～0.7MPa | |||||||
| 温度 | 注1）-5～+50℃ | ||||||||
| 給油 | 不要（給油の際はタービン油1種ISO VG32） | ||||||||
| 保証耐圧力 | 5.5MPa | 10.5MPa | |||||||
| 周囲温度 | 注1）-5～+50℃ | ||||||||
| 最大作動頻度 | 20回/min | ||||||||
| 取付姿勢 | 垂直上向き | ||||||||
| 管接続口径 | 3/8 | 1/2 | 3/4 | 1 | 3/8 | 1/2 | 3/4 | 1 | |
| オリフィス径［mm］ | φ7.1相当 （直径7.1mm） | φ8.7相当 （直径8.7mm） | φ10.6相当 （直径10.6mm） | φ14.3相当 （直径14.3mm） | φ3.9相当 （直径3.9mm） | φ5.2相当 （直径5.2mm） | φ6.2相当 （直径.2mm） | φ7.3相当 （直径7.3mm） | |
| 流量特性 | Kv | 1.6 | 3.1 | 3.9 | 6.8 | 0.5 | 1 | 1.4 | 2.1 |
| 換算Cv | 1.9 | 3.6 | 4.5 | 7.8 | 0.6 | 1.2 | 1.6 | 2.4 | |
| パイロット接続口径 | 1/8 | 1/4 | 1/8 | 1/4 | |||||
| 質量［kg］ | 2 | 3.1 | 5.6 | 8.2 | 2 | 3.1 | 5.6 | 8.2 | |
| 面間寸法［mm］ | 60 | 80 | 100 | 115 | 60 | 80 | 100 | 115 | |
| 型番 | 2ポート弁 | ||||
|---|---|---|---|---|---|
| VNH113A-10A VNH113B-10A | VNH223A-15A VNH223B-15A | VNH333A-20A VNH333B-20A | VNH433A-25A VNH433B-25A | ||
| 使用流体圧力 | 0～7.0MPa | ||||
| 使用流体（メイン配管） | 注2）クーラント | ||||
| 操作方法 | 外部パイロット電磁形／エアオペレート形 | ||||
| 使用流体温度 | VNH□□1A VNH□□3A | 注1）-5～+60℃／注1）-5～+60℃（NBRシール） | |||
| VNH□□1B VNH□□3B | 注1）-5～+60℃／注1）-5～+99℃（FKMシール） | ||||
| パイロットエア | 圧力 | 0.25～0.7MPa | |||
| 温度 | 注1）-5～+50℃ | ||||
| 給油 | 不要（給油の際はタービン油1種ISO VG32） | ||||
| 保証耐圧力 | 10.5MPa | ||||
| 周囲温度 | 注1）-5～+50℃ | ||||
| 最大作動頻度 | 20回/min | ||||
| 取付姿勢 | 垂直上向き | ||||
| 管接続口径 | 3/8 | 1/2 | 3/4 | 1 | |
| オリフィス径［mm］ | φ8（直径8mm） | φ9.5（直径9.5mm） | φ13（直径13mm） | φ15.7（直径15.7mm） | |
| 流量特性 | Kv | 1.9 | 2.7 | 5 | 7.5 |
| 換算Cv | 2.2 | 3.1 | 5.8 | 8.7 | |
| パイロット接続口径 | 1/8 | 1/4 | |||
| 質量［kg］ | 2 | 3.1 | 5.6 | 8.2 | |
| 面間寸法［mm］ | 60 | 80 | 100 | 115 | |
注1）ただし、凍結のなきこと。
注2）本製品は、水には使用できません。
製品仕様
| パイロット電磁弁 | VO307-□D1（-Q） VO307-□DZ1（-Q） | ||
|---|---|---|---|
| リード線取出方法 | DIN形ターミナル | ||
| コイル定格 電圧V | AC（50／60/Hz） | 100V、200V、その他（準標準） | |
| DC | 24V、その他（準標準） | ||
| 許容電圧変動 | 定格電圧の-15～+10% | ||
| 温度上昇値 | 50℃以下（定格電圧印加時） | ||
| 皮相電力 | AC | 起動 | 12.7VA（50Hz）、10.7VA（60Hz） |
| 励磁 | 7.6VA（50Hz）、5.4VA（60Hz） | ||
| 消費電力 DC | 4W（ランプ無）、4.2W（ランプ付） | ||
| 手動動作 | ノンロックプッシュ式 | ||

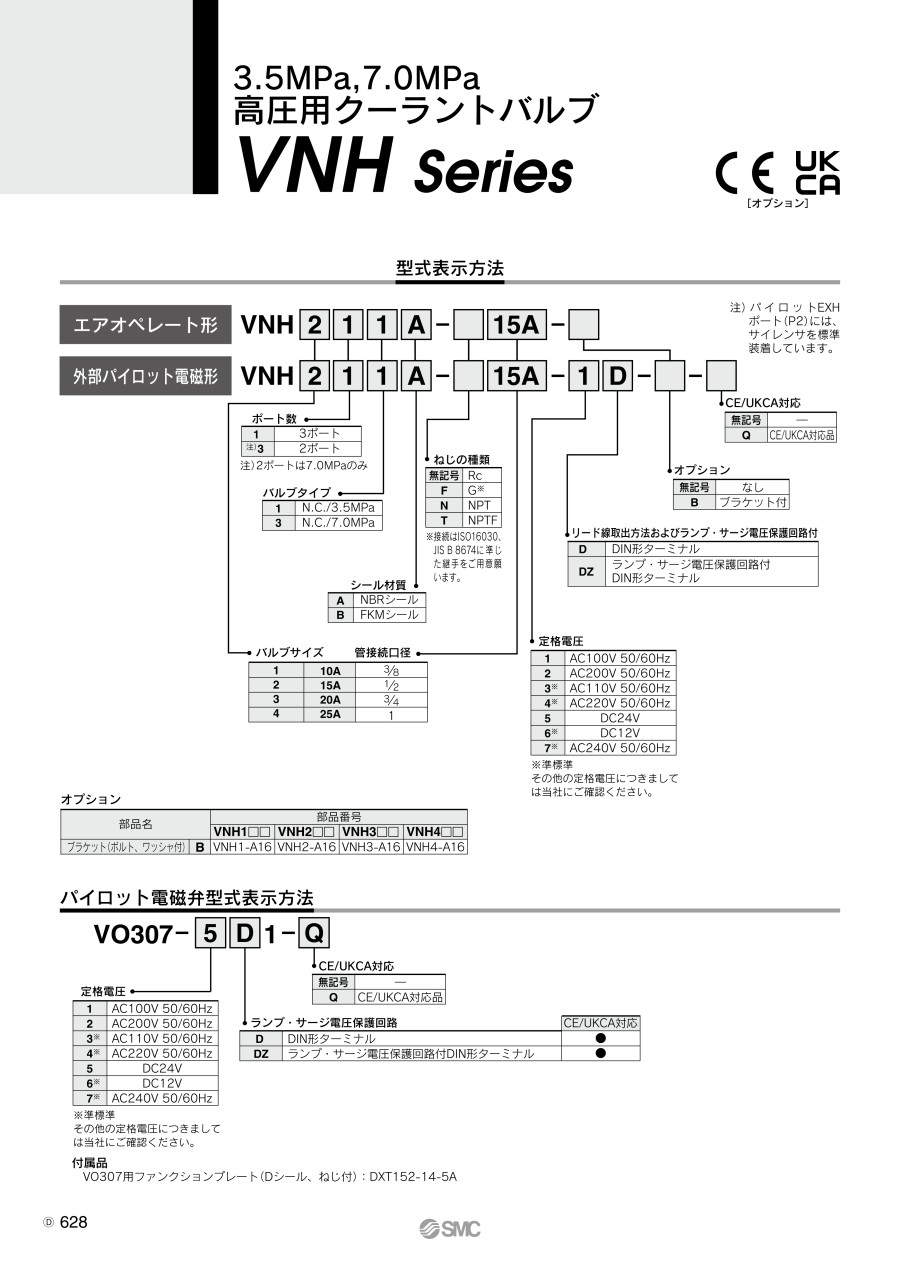

※パイロット電磁弁の型式表示方法は、カタログP.628を参照してください。
JIS記号
エアオペレート形／3ポート
エアオペレート形／2ポート
外部パイロット電磁形／3ポート
外部パイロット電磁形／2ポート
構造
3ポート弁
2ポート弁
■構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | 鋳鉄 | めっき |
| 2 | アンダーカバー | 鋳鉄 | めっき |
| 3 | カバー | アルミニウム合金 | - |
| 4 | プレート | 鉄 | - |
| 5 | 弁体A | ステンレス鋼 | - |
| 6 | 弁体B | ステンレス鋼 | - |
| 7 | ピストン | アルミニウム合金 | - |
| 8 | リターンスプリング | ピアノ線 | - |
| 9 | 弁座 | ステンレス鋼 | - |
| 10 | ロッド | ステンレス鋼 | - |
| 11 | 平行ピン | ステンレス鋼 | - |
| 12 | パイロット電磁弁 | - | |
■作動原理
パイロット電磁弁12が非通電の時は、ピストン7に連結した弁体A5はリターンスプリング8により閉じている。この際、弁体A5連結された弁体B6は開いている。
パイロット電磁弁12に通電する［エアオペレート形はポート12（P1）に加圧する］とピストン7下面に供給されたパイロットエアによりピストンが上方ヘストロークし、弁体A5を開くと共に弁体B6を閉じる。
規格表
単位：mm
| 型番 | メインポート1、2、3 | パイロットポート12（P1）、10（P2） | A | B注） | C | D | E | F | G | H | I | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2ポート | 3ポート | |||||||||||
| VNH1□□A-10A VNH1□□B-10A | 2×3/8 | 3×3/8 | 1/8 | 60 | 217（219） | 60 | 46 | 34 | 24 | 135 | 50 | 77 |
| VNH2□□A-15A VNH2□□B-15A | 2×1/2 | 3×1/2 | 1/8 | 80 | 246.5（248.5） | 77 | 60 | 40 | 36 | 164.5 | 60 | 95.5 |
| VNH3□□A-20A VNH3□□B-20A | 2×3/4 | 3×3/4 | 1/4 | 100 | 282（284） | 96 | 76 | 50 | 41 | 200 | 79 | 111 |
| VNH4□□A-25A VNH4□□B-25A | 2×1 | 3×1 | 1/4 | 115 | 301（303） | 113 | 85 | 60 | 50 | 219 | 90 | 119 |
注）（ ）寸法はCE対応品（-Q）です。
| 型番 | J | K | L | M | N | O | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VNH1□□A-10A VNH1□□B-10A | - | 29 | 25 | 30 | 37 | 75 | 88 | 36 | 10.5 | 62 | 6×8 | M5×0.8深5.5 |
| VNH2□□A-15A VNH2□□B-15A | 20 | 36 | 30 | 40 | 43 | 100 | 118 | 44.4 | 16 | 70 | 7×10 | M6×1深6 |
| VNH3□□A-20A VNH3□□B-20A | 24 | 48 | 35 | 50 | 50.5 | 126 | 148 | 57.7 | 19.5 | 92 | 9×12 | M8×1.25深6 |
| VNH4□□A-25A VNH4□□B-25A | 24 | 51 | 38 | 56 | 58.5 | 141 | 163 | 66.4 | 15.5 | 109 | 9×12 | M8×1.25深6 |
注意・禁止事項
- ※ 配管について高温流体を流す場合、使用する継手、チューブなどは耐熱性のものをご使用ください。（くい込み管継手、ふっ素樹脂チュ ーブ銅管など）
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,134円 ( 2,347円 ) | 19日目 |
2,287円 ( 2,516円 ) | 19日目 |
2,743円 ( 3,017円 ) | 19日目 |
3,048円 ( 3,353円 ) | 19日目 |
40,206円 ( 44,227円 ) | 19日目 |
46,677円 ( 51,345円 ) | 19日目 |
53,127円47,814円 ( 52,595円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
49,043円 ( 53,947円 ) | 19日目 |
51,476円46,328円 ( 50,961円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
49,043円 ( 53,947円 ) | 19日目 |
47,391円 ( 52,130円 ) | 19日目 |
46,677円 ( 51,345円 ) | 19日目 |
48,596円 ( 53,456円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
49,043円 ( 53,947円 ) | 6日目 |
49,310円 ( 54,241円 ) | 19日目 |
47,391円 ( 52,130円 ) | 6日目 |
42,126円 ( 46,339円 ) | 19日目 |
53,939円48,545円 ( 53,400円 ) | 19日目 |
49,043円 ( 53,947円 ) | 19日目 |
42,973円 ( 47,270円 ) | 19日目 |
49,890円 ( 54,879円 ) | 19日目 |
51,808円 ( 56,989円 ) | 19日目 |
55,983円50,384円 ( 55,422円 ) | 19日目 |
55,235円 ( 60,759円 ) | 19日目 |
55,983円50,384円 ( 55,422円 ) | 19日目 |
58,142円52,327円 ( 57,560円 ) | 19日目 |
49,444円 ( 54,388円 ) | 19日目 |
49,890円 ( 54,879円 ) | 19日目 |
51,808円 ( 56,989円 ) | 19日目 |
50,158円 ( 55,174円 ) | 19日目 |
44,893円 ( 49,382円 ) | 19日目 |
55,527円 ( 61,080円 ) | 19日目 |
40,206円 ( 44,227円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
49,043円 ( 53,947円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
49,043円 ( 53,947円 ) | 19日目 |
47,391円 ( 52,130円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
46,677円 ( 51,345円 ) | 19日目 |
48,596円 ( 53,456円 ) | 19日目 |
47,124円 ( 51,836円 ) | 3日目 |
49,043円 ( 53,947円 ) | 3日目 |
49,310円 ( 54,241円 ) | 6日目 |
47,391円 ( 52,130円 ) | 6日目 |
42,126円 ( 46,339円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
53,577円48,219円 ( 53,041円 ) | 19日目 |
53,602円48,241円 ( 53,065円 ) | 19日目 |
42,973円 ( 47,270円 ) | 19日目 |
49,890円 ( 54,879円 ) | 19日目 |
51,808円 ( 56,989円 ) | 19日目 |
49,890円 ( 54,879円 ) | 19日目 |
58,142円52,327円 ( 57,560円 ) | 19日目 |
49,444円 ( 54,388円 ) | 19日目 |
49,890円 ( 54,879円 ) | 19日目 |
詳細情報
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
3.5MPa・7.0MPa 高圧用クーラントバルブ VNHシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QVNA/VNB/VNC/VNH/SGC/SGH シリーズの、外部パイロット電磁弁形とエアオペレート形の違いは？
A
外部パイロット電磁弁形は、パイロットポートに常時加圧し、ソレノイドへの通電・非通電の切換えにより主弁を作動させます。
エアオペレート形は、別の3ポートバルブなどを使い、パイロットポートへの給気・排気の切換えにより主弁を作動させます。
（VN□のエアオペレートタイプは、型式により流体温度が～99℃まで可能です）
エアオペレート形は、別の3ポートバルブなどを使い、パイロットポートへの給気・排気の切換えにより主弁を作動させます。
（VN□のエアオペレートタイプは、型式により流体温度が～99℃まで可能です）
