フリーマウントシリンダ 複動 片ロッド CUシリーズ

フリーマウントシリンダ 複動 片ロッド CUシリーズ
通常単価:
-
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

コンパクトエアシリンダのフリーマウントシリンダ。
【特長】
・片ロッド形。
・シリンダの多面直接取付が可能な省スペースシリンダ。
・オートスイッチ付。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

フリーマウントシリンダ/複動:片ロッドの仕様

仕様

チューブ内径(mm)61016202532
使用流体空気
保証耐圧力1.05MPa
最高使用圧力0.7MPa
最低使用圧力0.12MP0.06MPa0.05MPa
周囲および使用流体温度オートスイッチ無:-10℃~70℃(ただし凍結なきこと)
オートスイッチ付:-10℃~60℃(ただし凍結なきこと)
給油無給油
使用ピストン速度50~500mm/s
クッションラバークッション
ロッド先端ねじおねじ
ストローク長さの許容差0~+1.0mm

標準ストローク表

JIS記号 複動/片ロッド形・ラバークッション

JIS記号
複動/片ロッド形・ラバークッション

チューブ内径(mm)標準ストローク(mm)
6、10、165、10、15、20、25、30
20、25、325、10、15、20、25、30、40、50

理論出力表

チューブ内径
(mm)
ロッド径
(mm)
作動方向受圧面積
(mm2
使用圧力MPa
0.30.50.7
63OUT28.38.4914.219.8
IN21.26.3610.614.8
104OUT78.523.639.355.0
IN66.019.833.046.2
166OUT20160.3101141
IN17251.686.0121
208OUT31494.2157220
IN26479.2132185
2510OUT491147246344
IN412124206288
3212OUT804241402563
IN691207346454



(単位:N)



質量表/( )内数値はオートスイッチD-A93付の場合

型式シリンダストローク(mm)
510152025304050
C(D)U6-□D22
(27)
25
(35)
28
(38)
31
(41)
34
(44)
37
(47)
--
C(D)U10-□D36
(41)
40
(50)
44
(54)
48
(58)
52
(62)
56
(66)
--
C(D)U16-□D50
(75)
56
(86)
62
(92)
68
(98)
74
(104)
80
(110)
--
C(D)U20-□D95
(128)
106
(143)
117
(154)
128
(165)
139
(176)
150
(187)
172
(209)
194
(231)
C(D)U25-□D176
(230)
193
(252)
210
(269)
227
(286)
244
(303)
261
(320)
295
(354)
329
(388)
C(D)U32-□D262
(335)
286
(364)
310
(388)
334
(412)
358
(436)
382
(460)
430
(508)
478
(556)



(単位:g)



締付トルク

チューブ内径
(mm)
六角穴付ボルト径適正締付トルク
N・m
6、10M31.08±10%
16M42.45±10%
20、25M55.10±10%
32M68.04±10%

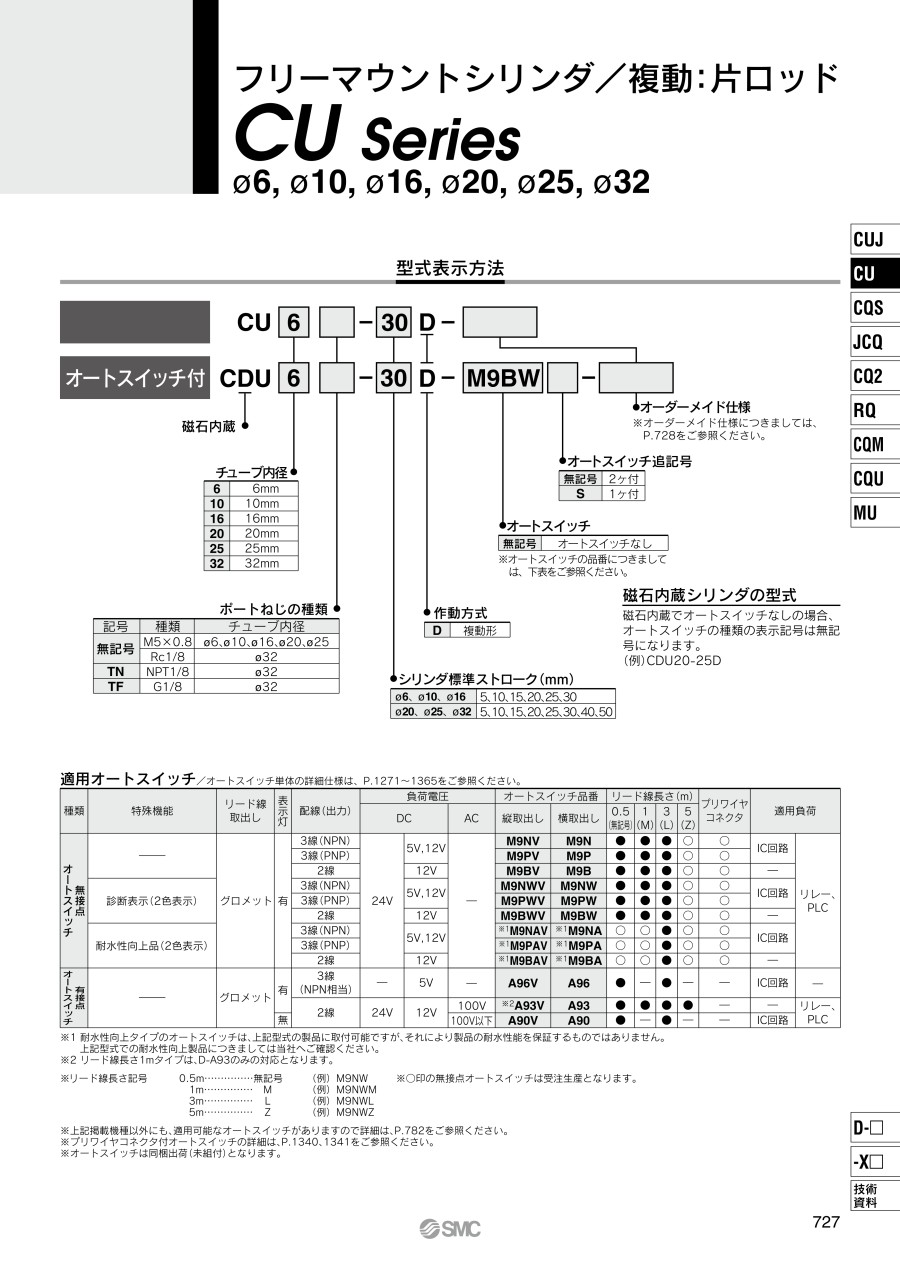

型番
CDU6-[5,​10,​15,​20,​25,​30]D
CDU10-10D
CDU10-15D
CDU10-[5,​10,​15,​20,​25,​30]D
CDU16-10D
CDU16-15D
CDU16-20D
CDU16-[5,​10,​15,​20,​25,​30]D
CDU20-40D
CDU20-[5,​10,​15,​20,​25,​30,​40,​50]D
CDU25-[5,​10,​15,​20,​25,​30,​40,​50]D
CDU32-[5,​10,​15,​20,​25,​30,​40,​50]D
CDU32[TF,​TN]-[5,​10,​15,​20,​25,​30,​40,​50]D
CU6-[5,​10,​15,​20,​25,​30]D
CU10-[5,​10,​15,​20,​25,​30]D
CU16-[5,​10,​15,​20,​25,​30]D
CU20-[5,​10,​15,​20,​25,​30,​40,​50]D
CU25-[5,​10,​15,​20,​25,​30,​40,​50]D
CU32-[5,​10,​15,​20,​25,​30,​40,​50]D
CU32[TF,​TN]-[5,​10,​15,​20,​25,​30,​40,​50]D
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
周囲温度
(℃)
使用圧力
(MPa)
仕様 ポートねじの種類

-

1個

8日目

65 ~ 30-10~600.12~0.7磁石内蔵M5x0.8(φ32のみRc1/8)

3,229円

1個

在庫品1日目

当日出荷可能

1010-10~700.06~0.7磁石内蔵M5×0.8

3,229円

1個

在庫品1日目

当日出荷可能

1015-10~700.06~0.7磁石内蔵M5×0.8

-

1個

8日目

105 ~ 30-10~600.06~0.7磁石内蔵M5x0.8(φ32のみRc1/8)

3,824円

1個

在庫品1日目

当日出荷可能

1610-10~700.06~0.7磁石内蔵M5×0.8

3,824円

1個

在庫品1日目

当日出荷可能

1615-10~700.06~0.7磁石内蔵M5×0.8

3,989円

1個

在庫品1日目

当日出荷可能

1620-10~700.06~0.7磁石内蔵M5×0.8

-

1個

8日目

165 ~ 30-10~600.06~0.7磁石内蔵M5x0.8(φ32のみRc1/8)

4,079円

1個

在庫品1日目

当日出荷可能

2040-10~700.05~0.7磁石内蔵M5×0.8

-

1個

8日目

205 ~ 50-10~600.05~0.7磁石内蔵M5x0.8(φ32のみRc1/8)

-

1個

8日目

255 ~ 50-10~600.05~0.7磁石内蔵M5x0.8(φ32のみRc1/8)

-

1個

8日目

325 ~ 50-10~600.05~0.7磁石内蔵M5x0.8(φ32のみRc1/8)

-

1個

8日目

325 ~ 50-10~600.05~0.7磁石内蔵G1/8 / NPT1/8

-

1個

8日目

65 ~ 30-10~700.12~0.7磁石内蔵なしM5x0.8(φ32のみRc1/8)

-

1個

8日目

105 ~ 30-10~700.06~0.7磁石内蔵なしM5x0.8(φ32のみRc1/8)

-

1個

8日目

165 ~ 30-10~700.06~0.7磁石内蔵なしM5x0.8(φ32のみRc1/8)

-

1個

8日目

205 ~ 50-10~700.05~0.7磁石内蔵なしM5x0.8(φ32のみRc1/8)

-

1個

8日目

255 ~ 50-10~700.05~0.7磁石内蔵なしM5x0.8(φ32のみRc1/8)

-

1個

8日目

325 ~ 50-10~700.05~0.7磁石内蔵なしM5x0.8(φ32のみRc1/8)

-

1個

8日目

325 ~ 50-10~700.05~0.7磁石内蔵なしG1/8 / NPT1/8

Loading...

  1. 1

商品担当おすすめ

フリーマウントシリンダ 単動 押出し・引込み CUシリーズ 画像

フリーマウントシリンダ 単動 押出し・引込み CUシリーズ

SMC

同商品タイプの単動形です。押し引きのどちらかは空気で操作、戻しは内蔵の弾性体で使用します。用途にあわせて比較検討可能です。

フリーマウントシリンダ ロッド回り止め形 複動・片ロッド CUKシリーズ 画像

フリーマウントシリンダ ロッド回り止め形 複動・片ロッド CUKシリーズ

SMC

同商品タイプのロッド回り止め形:複動・片ロッドです。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ 画像

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ

SMC

SMC社売れ筋の薄形シリンダ/標準形:複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

基本情報

シリンダ作動方式 複動 ロッド作動方式 片ロッド 本体形状 ブロック形
付加機能 標準 環境・用途 標準 クッション ラバークッション
ロッド先端形状 おねじ

フリーマウントシリンダ 複動 片ロッド CUシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: CU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか?
回答: CUの品番にの間に”D”が入るとマグネットが内蔵されます(例:CDU10-20D)。
マグネット内蔵のφ16以上は、全長寸法(S,Z寸法)が標準寸法(マグネットなし)より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1)CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2)CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
質問: CUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。
回答: 条件選択として
①取付・・直接(溝)取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示(2色表示)
⑦リード線長さ・・0.5 or 1or 3 or 5 m
等をご検討の上、カタログに表記するスイッチから選択してください。
質問: CUシリーズ選定のため、チューブ内径別の出力を知りたい。
回答: エアシリンダの理論出力算出方法は・・出力(N) = 受圧面積(mm2)×使用圧力(MPa)で算出されます。
CUシリーズのカタログには、下記のような理論出力表が載っていますので ご確認ください。実際にはパッキンなどの摩擦抵抗などで出力は少し低下します。シリンダ選定時には、負荷率(シリンダ出力に対する負荷力の割合)を考慮してください。
