エアシリンダの標準形複動・片ロッド CJ2シリーズ。
【特長】
・取付支持金具に両側フート・ヘッド側フランジ・両側ボス付を追加。
・シリンダ取付自由度の向上。
・ボス付ヘッドカバーを追加設定。
・オートスイッチ位置微調整が容易。
・スイッチブラケット透明化によるインジケータランプ視認性向上。
・φ6(直径6mm)にヘッドカバーポート位置軸に対し90°を追加。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581~P1672を参照ください。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

エアシリンダの標準形 複動・片ロッド CJ2シリーズの特長

JIS記号(ラバークッション・エアクッション)

JIS記号(ラバークッション・エアクッション)

シリンダ型式:CDJ2D16-60Z-NW-M9BW-B

シリンダ型式:CDJ2D16-60Z-NW-M9BW-B

  • ※ 揺動受け金具、2山ナックルジョイント、オートスイッチは同梱出荷。
  • ※ φ6(直径6mm)は除く

仕様

チューブ内径(mm)61016
作動方式複動片ロッド
使用流体空気
保証耐圧力1MPa
最高使用圧力0.7MPa
最低使用圧力ラバークッション0.12MPa0.06MPa
エアクッション-0.1MPa
周囲温度および使用流体温度オートスイッチなし:-10℃~70℃(ただし、凍結なきこと)
オートスイッチ付:-10℃~60℃(ただし、凍結なきこと)
クッションラバークッションラバークッション/エアクッション
給油不要(無給油)
使用ピストン速度ラバークッション50~750mm/s
エアクッション-50~1000mm/s
許容運動エネルギーラバークッション0.012J0.035J0.090J
エアクッション
(有効クッション長さ)
-0.07J
(9.4mm)
0.18J
(9.4mm)
ストローク長さの許容差0~+1.0

標準ストローク表



(単位:mm)



チューブ内径標準ストローク最大製作可能ストローク
615、30、45、60200
1015、30、45、60、75、100、125、150400
1615、30、45、60、75、100、125、150、175、200400

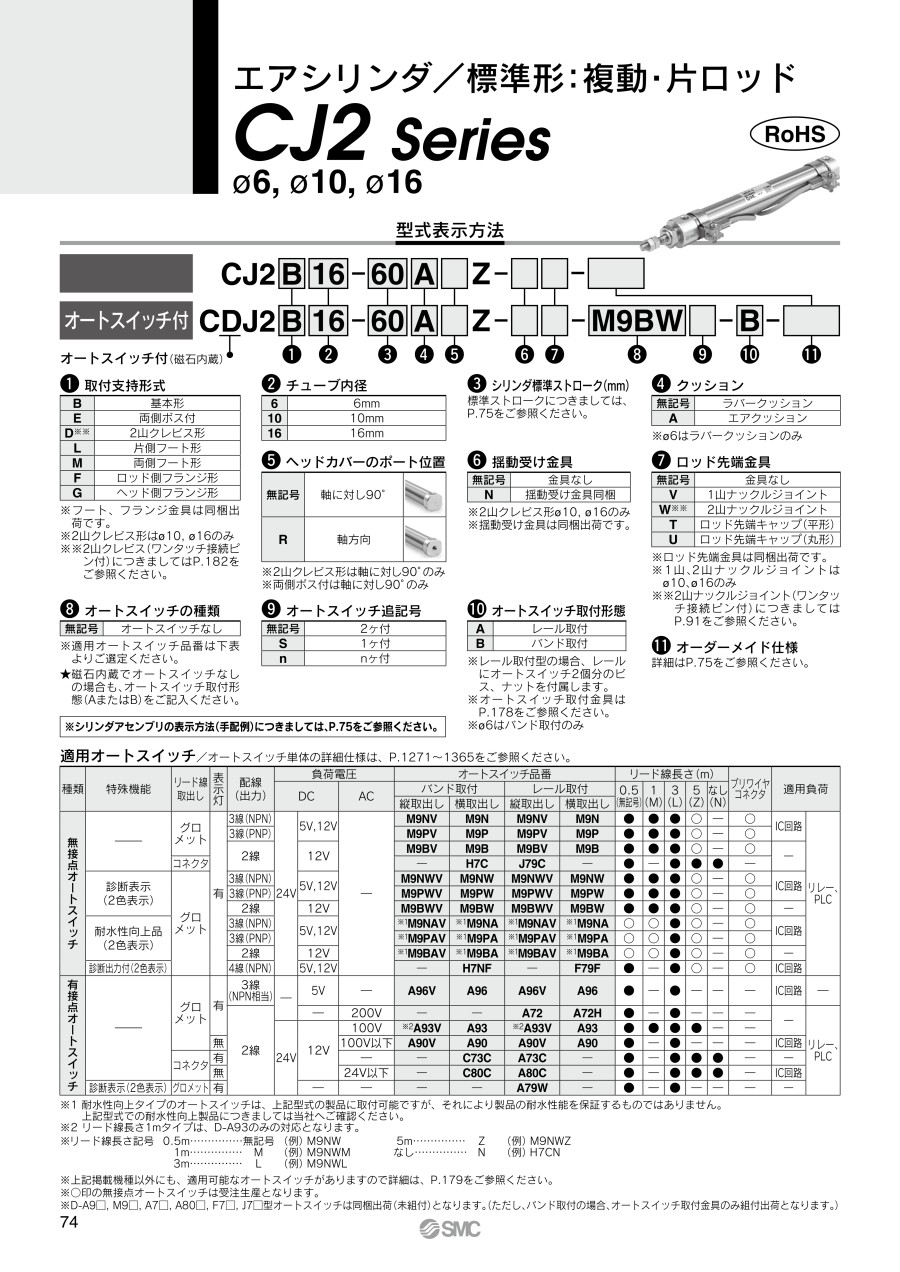

型番
CDJ2B6-15RZ-B
CDJ2B6-15RZ-[T,​U]-B
CDJ2B6-15Z-B
CDJ2B6-15Z-[T,​U]-B
CDJ2B6-30RZ-B
CDJ2B6-30RZ-[T,​U]-B
CDJ2B6-30Z-B
CDJ2B6-30Z-[T,​U]-B
CDJ2B6-45RZ-B
CDJ2B6-45RZ-[T,​U]-B
CDJ2B6-45Z-B
CDJ2B6-45Z-[T,​U]-B
CDJ2B6-60RZ-B
CDJ2B6-60RZ-[T,​U]-B
CDJ2B6-60Z-B
CDJ2B6-60Z-[T,​U]-B
CDJ2B10-15ARZ-[A,​B]
CDJ2B10-15ARZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-15AZ-[A,​B]
CDJ2B10-15AZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-15RZ-[A,​B]
CDJ2B10-15RZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-15Z-[A,​B]
CDJ2B10-15Z-[T,​U,​V,​W]-[A,​B]
CDJ2B10-30ARZ-[A,​B]
CDJ2B10-30ARZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-30AZ-[A,​B]
CDJ2B10-30AZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-30RZ-[A,​B]
CDJ2B10-30RZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-30Z-[A,​B]
CDJ2B10-30Z-[T,​U,​V,​W]-[A,​B]
CDJ2B10-45ARZ-[A,​B]
CDJ2B10-45ARZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-45AZ-[A,​B]
CDJ2B10-45AZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-45RZ-[A,​B]
CDJ2B10-45RZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-45Z-[A,​B]
CDJ2B10-45Z-[T,​U,​V,​W]-[A,​B]
CDJ2B10-60ARZ-[A,​B]
CDJ2B10-60ARZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-60AZ-[A,​B]
CDJ2B10-60AZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-60RZ-[A,​B]
CDJ2B10-60RZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-60Z-[A,​B]
CDJ2B10-60Z-[T,​U,​V,​W]-[A,​B]
CDJ2B10-75ARZ-[A,​B]
CDJ2B10-75ARZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-75AZ-[A,​B]
CDJ2B10-75AZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-75RZ-[A,​B]
CDJ2B10-75RZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-75Z-[A,​B]
CDJ2B10-75Z-[T,​U,​V,​W]-[A,​B]
CDJ2B10-75Z-B
CDJ2B10-100ARZ-[A,​B]
CDJ2B10-100ARZ-[T,​U,​V,​W]-[A,​B]
CDJ2B10-100AZ-[A,​B]
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
周囲温度
(℃)
使用圧力
(MPa)
クッション 仕様 オートスイッチ取付形態 ヘッドカバーのポート位置 揺動受け金具 ロッド先端形状適用 取付支持形式

-

1個

8日目

615-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なし金具なし基本形

-

1個

8日目

615-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

615-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

615-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

630-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なし金具なし基本形

-

1個

8日目

630-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

630-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

630-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

645-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なし金具なし基本形

-

1個

8日目

645-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

645-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

645-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

660-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なし金具なし基本形

-

1個

8日目

660-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸方向金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

660-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

660-10~600.12~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なしロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1015-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1015-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1015-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1015-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1015-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1015-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1015-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1015-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1030-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1030-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1030-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1030-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1030-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1030-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1030-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1030-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1045-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1045-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1045-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1045-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1045-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1045-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1045-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1045-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1060-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1060-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1060-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1060-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1060-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1060-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1060-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1060-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1075-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1075-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1075-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1075-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1075-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

1075-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

1075-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

1075-10~600.06~0.7ラバークッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

2,677円

1個

在庫品1日目

当日出荷可能

1075-10~700.06~0.7ラバークッション磁石内蔵バンド取付軸に対し90°金具なし金具なし基本形

-

1個

8日目

10100-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし金具なし基本形

-

1個

8日目

10100-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸方向金具なし1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ(丸形) / ロッド先端キャップ(平形)基本形

-

1個

8日目

10100-10~600.1~0.7エアクッション磁石内蔵バンド取付 / レール取付軸に対し90°金具なし金具なし基本形

Loading...

商品担当おすすめ

ポリウレタンチューブ TU・TIUBシリーズ 画像

ポリウレタンチューブ TU・TIUBシリーズ

SMC

シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。

ナイロンチューブ T・TIAシリーズ 画像

ナイロンチューブ T・TIAシリーズ

SMC

シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

基本情報

シリンダ作動方式 複動 ロッド作動方式 片ロッド 本体形状 標準
付加機能 標準 環境・用途 標準 エンドロック なし
バルブ なし

エアシリンダ 標準形 複動・片ロッド CJ2シリーズのレビュー

評価 2.5 平均 2.5 (2件のレビュー) レビューを書く
  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    小径のシリンダーにエアクッションが付けられるのはいいと思います。またの機会に購入しようと思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 以前から購入以前に発注の仕方がややこしくてわからない2019/10/11
    評価 1.01.00人の方が、「このレビューが参考になった」と投票しています。
    以前から購入以前に発注の仕方がややこしくてわからない
    写真等ですぐ発注できるように

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 旧タイプ「CJ2シリーズ」とリフレッシュタイプ「CJ2-Zシリーズ」は、どこが変わりましたか?
回答: 旧CJ2シリーズは、2013年9月に生産終了しました。
CJ2-Zシリーズは、仕様の向上や取付支持金具の追加、オートスイッチ取付金具の改良などを行いました。
新旧CJ2シリンダの取付けの互換性はあります。
※リフレッシュ品の識別記号は、ストロークの後に【Z】が追記されます(例:CJ2D16-30Z)。
注)CBJ2(エンドロック)シリーズは、リフレッシュ品に変更していません(2018年現在)。
【リフレッシュ製品の特長】
① ボス付ヘッドカバーを追加し、シリンダ取付自由度を向上
② ウェアリング標準装備によりロッド先端振れ精度を向上
③ 真鍮部品を廃止し、環境負荷物質を含まない部品構成
④ オートスイッチ位置の微調整が容易
質問: CJ2シリーズでオートスイッチ付き品番:CDJ2D16-60Z-M9Nで発注したら、二つの品番:CDJ2D16-60Z-M9N-AかCDJ2D16-60Z-M9N-Bのどちらになるか確認がありました。この「-A」と「-B」の品番の違いは何ですか?
回答: CJ2シリーズは、レール取付が「-A」・バンド取付が「-B」と品番末尾に追記することで、オートスイッチの取付形態を識別できるようにしています。
オートスイッチD-M9Nが、レール取付かバンド取付かを指示お願いします。
旧CJ2シリーズは、レール取付かバンド取付かで、オートスイッチの品番が異なりました。
CJ2シリーズの後期から現行のCJ2-Zシリーズでは、小型オートスイッチ:[D-A9∗][D-M9∗]は、レール取付・バンド取付のどちらにも対応できるようになっています。
注)チューブ内径φ6は、バンド取付のみです。CDJ2の品番末尾に「-B」を付けてください
質問: CJ2シリーズの2山クレビス金具の品番を教えてください。金具なしのシリンダに組み付けしたい。
回答: CJ2シリーズの2山クレビスタイプは、クレビス金具がヘッドカバーと一体になっているため、後付けすることができません。取付支持型式が2山クレビス形のシリンダ品番にて、ご発注をお願いします。
質問: 装置に付いているシリンダCJ2B10-125Zに、オートスイッチD-A93と取付バンドを購入し取付けたが、スイッチが反応しない。スイッチの故障か、接続ミスなのでしょうか?
回答: この品番の組合せでは、オートスイッチは作動しません。
オートスイッチを作動させるための磁力(シリンダに内蔵の磁石)がありません。オートスイッチ対応のシリンダ品番には、磁石内蔵の記号「D」の追記が必要です。
品番は、CDJ2B10-125Z-B(バンド取付タイプ)となります。
質問: CJ2シリーズで、低速域で使用できるシリーズはありますか?
回答: CJ2シリーズでは、二機種のシリーズと二種類のオーダーメイドをご案内します。
速度領域や摺動抵抗の違いがあります。
速度領域はそれぞれ、CJ2Xシリーズ(φ10、φ16):1~300㎜/s、CJ2Yシリーズ(φ10、φ16):5~500㎜/s、CJ2-XB9(φ6、φ10、φ16):10~50㎜/s、CJ2-XB13(φ6):5~50㎜/s となります。
質問: CJ2シリーズで、23㎜の中間ストロークの対応は可能でしょうか?
回答: CJ2標準:複動・片ロッドの標準ストロークは15/30/45/60stですが、23㎜の中間ストロークも標準品番体系で手配いただけます。この機種は、1㎜毎での対応が可能(スペーサなし)です。
また、ロングストロークは座屈保証外となりますが、φ6:200st、φ10/φ16:400stまでの対応が可能です。
注)CJ2標準片ロッドでは、「0~+1.0mm 」のストローク長さを許容しています
