未確定：候補が86型番あります。
大形F.R.L.シリーズ レギュレータ RN
- 通常単価(税別)
- 7,019円～25,602円
- 税込単価
- 7,721円～28,162円
通常出荷日：7日目～19日目
大流量の調質に最適な使用端ラインの機器をシリーズ化。用途に応じて選べるモジュラータイプ。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が86型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
RN650／RN651／RN652
RN900／RN902
圧力計オプション
-G1A／-G3
-GS1□
-G1A
-GS1□
-G1B

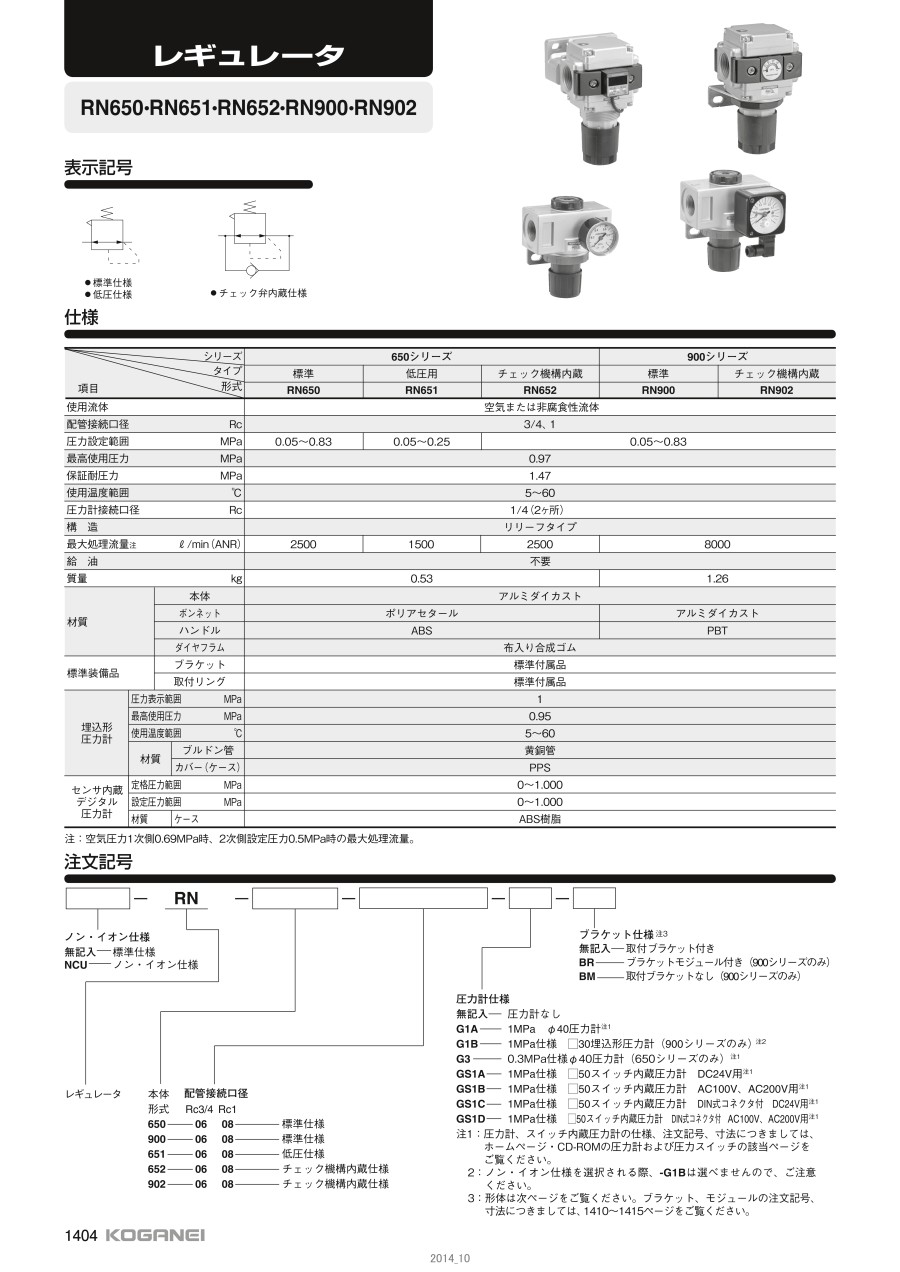

製品仕様
製品仕様
| シリーズ | 650シリーズ | 900シリーズ | ||||||
|---|---|---|---|---|---|---|---|---|
| タイプ | 標準 | 低圧用 | チェック機構内蔵 | 標準 | チェック機構内蔵 | |||
| 型番 | RN650 | RN651 | RN652 | RN900 | RN902 | |||
| 使用流体 | 空気または非腐食性流体 | |||||||
| 配管接続口径 | Rc | 3/4、1 | ||||||
| 圧力設定範囲 | MPa | 0.05～0.83 | 0.05～0.25 | 0.05～0.83 | ||||
| 最高使用圧力 | MPa | 0.97 | ||||||
| 保証耐圧力 | MPa | 1.47 | ||||||
| 使用温度範囲 | ℃ | 5～60 | ||||||
| 圧力計接続口径 | Rc | 1/4（2ヶ所） | ||||||
| 構造 | リリーフタイプ | |||||||
| 最大処理流量※注 | L/min（ANR） | 2,500 | 1,500 | 2,500 | 8,000 | |||
| 給油 | 不要 | |||||||
| 質量 | kg | 0.53 | 1.26 | |||||
| 材質 | 本体 | アルミダイカスト | ||||||
| ボンネット | ポリアセタール | アルミダイカスト | ||||||
| ハンドル | ABS | PBT | ||||||
| ダイヤフラム | 布入り合成ゴム | |||||||
| 標準装備品 | ブラケット | 標準付属品 | ||||||
| 取付リング | 標準付属品 | |||||||
| 埋込形 圧力計 | 圧力表示範囲 | MPa | 1 | |||||
| 最高使用圧力 | MPa | 0.95 | ||||||
| 使用温度範囲 | ℃ | 5～60 | ||||||
| 材質 | ブルドン管 | 黄銅管 | ||||||
| カバー（ケース） | PPS | |||||||
| センサ内蔵 デジタル 圧力計 | 定格圧力範囲 | MPa | 0～1.000 | |||||
| 設定圧力範囲 | MPa | 0～1.000 | ||||||
| 材質 | ケース | ABS樹脂 | ||||||
注：空気圧力1次側0.69MPa時、2次側設定圧力0.5MPa時の最大処理流量。
内部構造
表示記号
製品仕様
商品特長詳細
流量特性
●標準・チェック機構内蔵
●低圧用
RN650／RN652
RN900/RN902
RN651
備考：グラフは1次側圧力が0.7MPa一定時での流量特性です。
圧力特性
●標準・チェック機構内蔵
●低圧用
RN650／RN652
RN900/RN902
RN651
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,156円 ( 10,072円 ) | 11日目 |
9,156円 ( 10,072円 ) | 19日目 |
11,229円 ( 12,352円 ) | 19日目 |
9,156円 ( 10,072円 ) | 19日目 |
11,229円 ( 12,352円 ) | 19日目 |
19,398円 ( 21,338円 ) | 19日目 |
21,476円 ( 23,624円 ) | 19日目 |
7,294円 ( 8,023円 ) | 7日目 |
8,629円 ( 9,492円 ) | 7日目 |
8,629円 ( 9,492円 ) | 7日目 |
10,866円 ( 11,953円 ) | 7日目 |
12,123円 ( 13,335円 ) | 7日目 |
7,019円 ( 7,721円 ) | 7日目 |
9,474円 ( 10,421円 ) | 7日目 |
8,882円 ( 9,770円 ) | 7日目 |
12,858円 ( 14,144円 ) | 7日目 |
12,124円 ( 13,336円 ) | 7日目 |
7,303円 ( 8,033円 ) | 8日目 |
8,733円 ( 9,606円 ) | 8日目 |
8,882円 ( 9,770円 ) | 8日目 |
12,124円 ( 13,336円 ) | 8日目 |
12,123円 ( 13,335円 ) | 8日目 |
12,696円 ( 13,966円 ) | 8日目 |
12,696円 ( 13,966円 ) | 8日目 |
7,034円 ( 7,737円 ) | 8日目 |
8,628円 ( 9,491円 ) | 8日目 |
8,882円 ( 9,770円 ) | 8日目 |
12,123円 ( 13,335円 ) | 8日目 |
12,124円 ( 13,336円 ) | 8日目 |
12,696円 ( 13,966円 ) | 8日目 |
12,696円 ( 13,966円 ) | 8日目 |
8,443円 ( 9,287円 ) | 19日目 |
10,032円 ( 11,035円 ) | 19日目 |
10,031円 ( 11,034円 ) | 19日目 |
13,527円 ( 14,880円 ) | 19日目 |
13,526円 ( 14,879円 ) | 19日目 |
14,098円 ( 15,508円 ) | 19日目 |
14,099円 ( 15,509円 ) | 19日目 |
8,443円 ( 9,287円 ) | 19日目 |
10,032円 ( 11,035円 ) | 19日目 |
10,342円 ( 11,376円 ) | 19日目 |
13,526円 ( 14,879円 ) | 19日目 |
13,527円 ( 14,880円 ) | 19日目 |
14,099円 ( 15,509円 ) | 19日目 |
14,099円 ( 15,509円 ) | 19日目 |
17,768円 ( 19,545円 ) | 7日目 |
16,827円 ( 18,510円 ) | 7日目 |
15,473円 ( 17,020円 ) | 7日目 |
19,932円 ( 21,925円 ) | 7日目 |
25,602円 ( 28,162円 ) | 7日目 |
18,638円 ( 20,502円 ) | 7日目 |
20,449円 ( 22,494円 ) | 7日目 |
20,888円 ( 22,977円 ) | 7日目 |
20,024円 ( 22,026円 ) | 7日目 |
21,785円 ( 23,964円 ) | 7日目 |
22,306円 ( 24,537円 ) | 7日目 |
20,024円 ( 22,026円 ) | 7日目 |
21,864円 ( 24,050円 ) | 7日目 |
22,306円 ( 24,537円 ) | 7日目 |
20,580円 ( 22,638円 ) | 7日目 |
