大形F.R.L.シリーズ エアフィルタ FN
- 通常単価(税別)
- 5,217円～19,485円
- 税込単価
- 5,739円～21,434円
大流量の調質に最適な使用端ラインの機器をシリーズ化。用途に応じて選べるモジュラータイプ。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

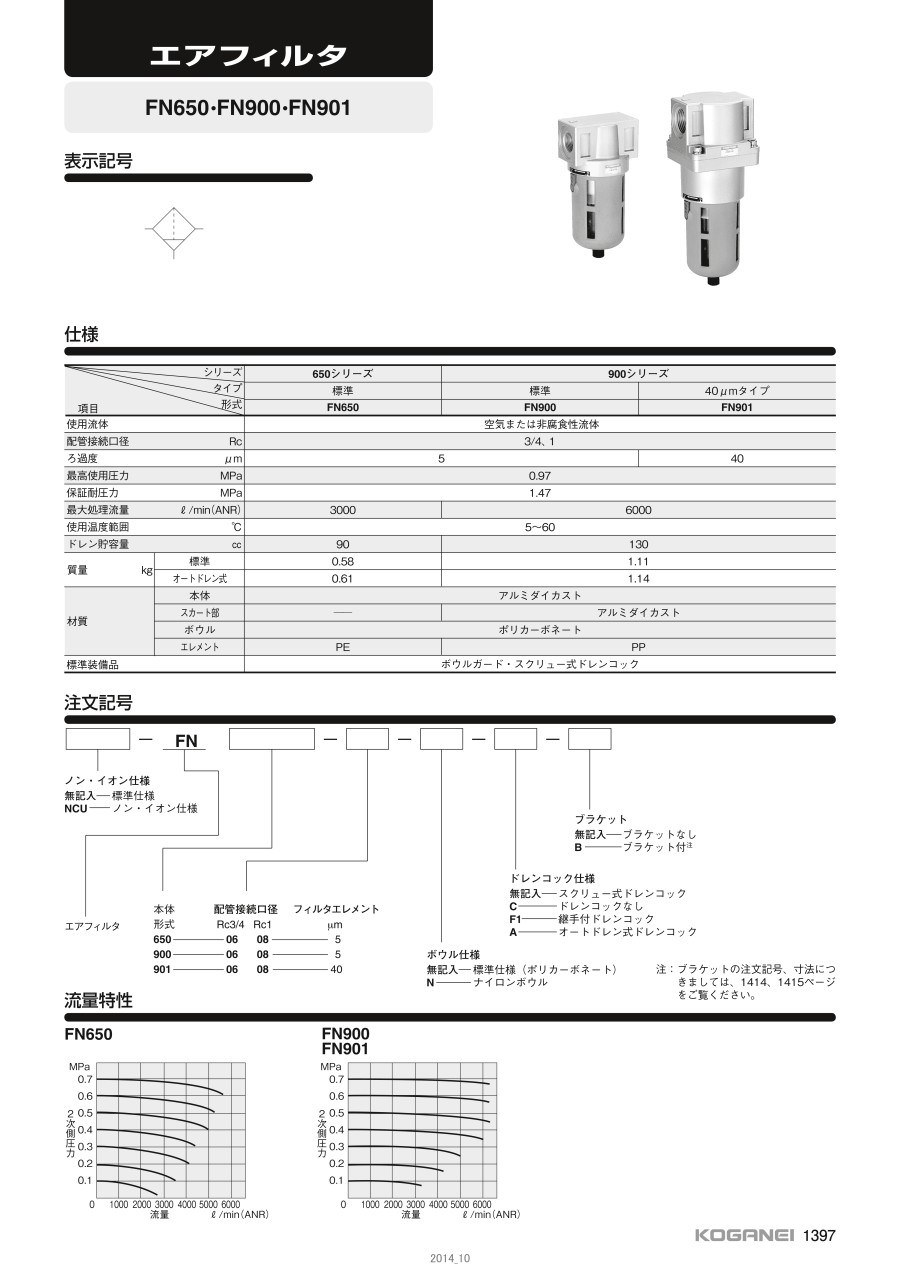

外形図
FN650
FN900／FN901
製品仕様
製品仕様
| シリーズ | 650シリーズ | 900シリーズ | |||
|---|---|---|---|---|---|
| タイプ | 標準 | 標準 | 40μmタイプ | ||
| 型番 | FN650 | FN900 | FN901 | ||
| 使用流体 | 空気または非腐食性流体 | ||||
| 配管接続口径 | Rc | 3/4、1 | |||
| ろ過度 | μm | 5 | 40 | ||
| 最高使用圧力 | MPa | 0.97 | |||
| 保証耐圧力 | MPa | 1.47 | |||
| 最大処理流量 | L/min（ANR） | 3,000 | 6,000 | ||
| 使用温度範囲 | ℃ | 5～60 | |||
| ドレン貯容量 | cc | 90 | 130 | ||
| 質量 kg | 標準 | 0.58 | 1.11 | ||
| オートドレン式 | 0.61 | 1.14 | |||
| 材質 | 本体 | アルミダイカスト | |||
| スカート部 | - | アルミダイカスト | |||
| ボウル | ポリカーボネート | ||||
| エレメント | PE | PP | |||
| 標準装備品 | ボウルガード・スクリュー式ドレンコック | ||||
内部構造
オートドレン内部構造
備考：供給圧力が0.15MPaに上昇するまでは、ドレン排出口より、エアが排気されます。
この時ドレンツマミを回転させてもエアは止まりません。
作動原理
ボウル内にドレンが溜まると、フロートが上がり、ベーンバルブを開きます。ピストン上部に導かれたエアにより、ピストンが押し下げられ、ピストン下部が開き、スクリーンを通ったドレンが排出されます。ドレンが排出されるにつれてフロートが下がり、ベーンバルブを閉じます。ピストン上部のエアはブリード穴より排気され、ピストンは下部からのエアにより押し上げられ、平常状態に戻ります。
なお、ボウル内の圧力がなくなると、主軸ばねがピストンを押し下げ、ドレンをすべて排出します。ドレン排出後は、ボウル内のエアも排気されます。
商品特長詳細
流量特性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,608円 ( 6,169円 ) | 7日目 |
9,689円 ( 10,658円 ) | 7日目 |
10,237円 ( 11,261円 ) | 7日目 |
6,074円 ( 6,681円 ) | 7日目 |
5,415円 ( 5,957円 ) | 7日目 |
7,376円 ( 8,114円 ) | 7日目 |
5,217円 ( 5,739円 ) | 7日目 |
6,288円 ( 6,917円 ) | 7日目 |
9,181円 ( 10,099円 ) | 7日目 |
11,862円 ( 13,048円 ) | 7日目 |
8,045円 ( 8,850円 ) | 7日目 |
8,704円 ( 9,574円 ) | 7日目 |
5,608円 ( 6,169円 ) | 7日目 |
9,579円 ( 10,537円 ) | 7日目 |
10,237円 ( 11,261円 ) | 7日目 |
6,074円 ( 6,681円 ) | 7日目 |
5,415円 ( 5,957円 ) | 7日目 |
5,955円 ( 6,551円 ) | 7日目 |
7,693円 ( 8,462円 ) | 7日目 |
11,862円 ( 13,048円 ) | 7日目 |
8,045円 ( 8,850円 ) | 7日目 |
11,126円 ( 12,239円 ) | 7日目 |
15,736円 ( 17,310円 ) | 7日目 |
15,849円 ( 17,434円 ) | 7日目 |
12,267円 ( 13,494円 ) | 7日目 |
10,820円 ( 11,902円 ) | 7日目 |
11,686円 ( 12,855円 ) | 7日目 |
11,298円 ( 12,428円 ) | 7日目 |
12,034円 ( 13,237円 ) | 7日目 |
13,104円 ( 14,414円 ) | 7日目 |
17,272円 ( 18,999円 ) | 7日目 |
14,895円 ( 16,385円 ) | 7日目 |
13,104円 ( 14,414円 ) | 7日目 |
13,445円 ( 14,790円 ) | 7日目 |
14,316円 ( 15,748円 ) | 7日目 |
10,822円 ( 11,904円 ) | 7日目 |
14,989円 ( 16,488円 ) | 7日目 |
15,850円 ( 17,435円 ) | 7日目 |
11,973円 ( 13,170円 ) | 7日目 |
11,134円 ( 12,247円 ) | 7日目 |
11,686円 ( 12,855円 ) | 7日目 |
10,967円 ( 12,064円 ) | 7日目 |
12,033円 ( 13,236円 ) | 7日目 |
13,389円 ( 14,728円 ) | 7日目 |
17,271円 ( 18,998円 ) | 7日目 |
18,816円 ( 20,698円 ) | 7日目 |
13,968円 ( 15,365円 ) | 7日目 |
14,676円 ( 16,144円 ) | 7日目 |
13,445円 ( 14,790円 ) | 7日目 |
11,134円 ( 12,247円 ) | 8日目 |
14,990円 ( 16,489円 ) | 8日目 |
15,850円 ( 17,435円 ) | 8日目 |
11,686円 ( 12,855円 ) | 8日目 |
11,134円 ( 12,247円 ) | 8日目 |
11,686円 ( 12,855円 ) | 8日目 |
11,163円 ( 12,279円 ) | 8日目 |
12,033円 ( 13,236円 ) | 8日目 |
13,104円 ( 14,414円 ) | 8日目 |
17,272円 ( 18,999円 ) | 8日目 |
18,131円 ( 19,944円 ) | 8日目 |
