アルミニウム製 高真空L型バルブ 常時閉/ベローズシール XLAVシリーズ 電磁弁付
- 通常単価(税別)
- 39,784円～150,780円
- 税込単価
- 43,762円～165,858円
アウトガスが少ない真空レギュレータ。【特長】・アルミボディ採用・均一なベーキン...
詳細情報を確認する商品情報
外形図
XLAV／電磁弁付
XLAV
上図イ、ロ、ハはヒータの取付位置を示します。またヒータの取付位置は、ヒータの種類により異なります。
製品仕様
外観（側面）
| 型番 | XLA（V）-16 | XLA（V）-25 | XLA（V）-40 | XLA（V）-50 | XLA（V）-63 | |
|---|---|---|---|---|---|---|
| 弁の形式 | 常時閉（加圧開・スプリングシール） | |||||
| 使用流体 | 不活性ガス系の真空 | |||||
| 使用温度 ℃ | XLAV | 5～50 | ||||
| 使用圧力 Pa（abs） | 1×10-6～大気圧 | |||||
| コンダクタンス L/s注1） | 5 | 14 | 45 | 80 | 160 | |
| リーク量 Pa・m3/s | 内部 | 標準材質（FKM）の場合1.3×10-10常温時・ガス透過を除く | ||||
| 外部 | 標準材質（FKM）の場合1.3×10-11常温時・ガス透過を除く | |||||
| フランジの種類 | KF（NW） | KF（NW）・K（DN） | ||||
| 主な材質 | 本体：アルミ合金 ベローズ：SUS316L 要部：ステンレス、FKM（標準シール材） | |||||
| 表面処理 | 外部：硬質アルマイト 内部：素地 | |||||
| パイロット圧力 MPa（G） | 0.4～0.7 | |||||
| パイロットポート接続口径 | XLAV | M5：1（P）・3（R）ポート | Rc1/8：1（P）ポート、M5：3（R）ポート | |||
| 質量 kg | XLAV | 0.29 | 0.49 | 1.14 | 1.64 | 2.96 |
注1）コンダクタンスは同一寸法のエルボの値で代表しています。
構造･作動
電磁弁付の場合
バルブ側排気
※保守部品につきましてはカタログをご参照ください。
- パイロットポートからパイロット圧力を加えることにより、ピストンと連結したバルブはスプリング力や圧力による作用力を振切り、開く。
- XLAVは、1（P）ポートにパイロット圧力を常時加えておき、電磁弁のONでバルブが開き、OFFで閉じる。
規格表
単位：mm
XLAV／電磁弁付
| 型番 | J | K | L | M | N |
|---|---|---|---|---|---|
| XLAV-16 | 35.5 | 12.3 | 10.2 | 3.6 | 3.6 |
| XLAV-25 | 40.5 | 13.8 | 10.2 | 3.6 | 3.6 |
| XLAV-40 | 50.5 | 21.6 | 10.2 | 3.6 | 3.6 |
| XLAV-50 | 57 | 24.6 | 10.2 | 3.6 | 3.6 |
| XLAV-63 | 78.5 | 28.7 | 12 | 4 | 2 |
XLAV
| 型番 | A | B | C | D | E注1） | Fn | Fd | G | H |
|---|---|---|---|---|---|---|---|---|---|
| XLAV-16 | 40 | 103 | 38 | 1 | - | 30 | - | 17 | 40 |
| XLAV-25 | 50 | 113 | 48 | 1 | 12 | 40 | - | 26 | 39 |
| XLAV-40 | 65 | 158 | 66 | 2 | 11 | 55 | - | 41 | 63 |
| XLAV-50 | 70 | 170 | 79 | 2 | 11 | 75 | - | 52 | 68 |
| XLAV-63 | 88 | 196 | 100 | 3 | 11 | 87 | 95 | 70 | 69 |
注1）E寸法はヒータ付の場合です。（リード線長さ≒1m）
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。

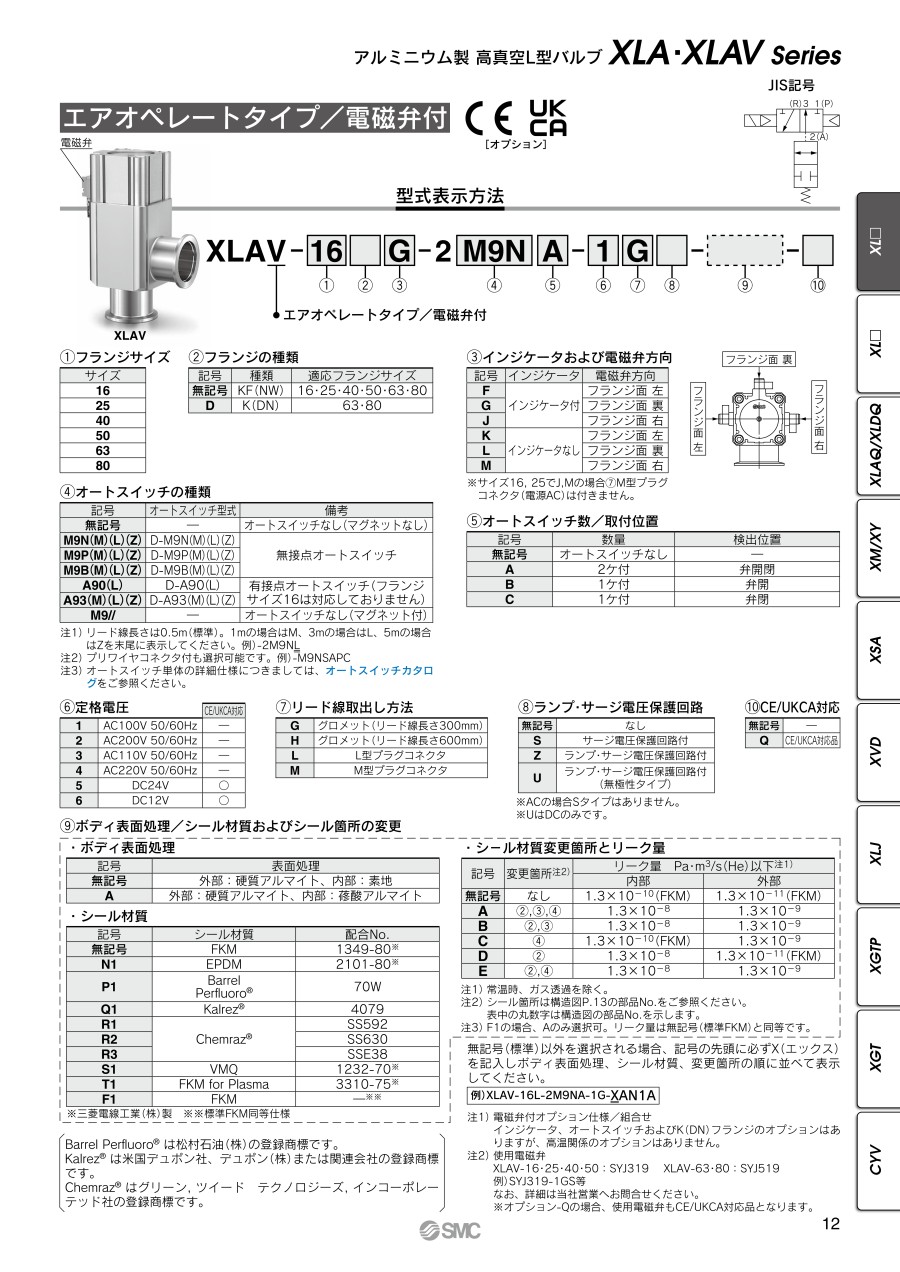

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,288円 ( 52,017円 ) | 19日目 |
48,119円 ( 52,931円 ) | 19日目 |
39,922円 ( 43,914円 ) | 19日目 |
40,469円 ( 44,516円 ) | 19日目 |
41,176円 ( 45,294円 ) | 19日目 |
41,376円 ( 45,514円 ) | 19日目 |
40,894円 ( 44,983円 ) | 19日目 |
40,752円 ( 44,827円 ) | 19日目 |
45,074円 ( 49,581円 ) | 19日目 |
53,602円 ( 58,962円 ) | 19日目 |
61,530円 ( 67,683円 ) | 19日目 |
61,034円 ( 67,137円 ) | 19日目 |
76,947円 ( 84,642円 ) | 19日目 |
45,923円 ( 50,515円 ) | 19日目 |
52,370円 ( 57,607円 ) | 19日目 |
53,766円 ( 59,143円 ) | 19日目 |
45,074円 ( 49,581円 ) | 19日目 |
44,141円 ( 48,555円 ) | 19日目 |
53,269円 ( 58,596円 ) | 19日目 |
44,556円 ( 49,012円 ) | 19日目 |
46,631円 ( 51,294円 ) | 19日目 |
40,263円 ( 44,289円 ) | 19日目 |
47,362円 ( 52,098円 ) | 19日目 |
41,022円 ( 45,124円 ) | 19日目 |
41,741円 ( 45,915円 ) | 19日目 |
41,232円 ( 45,355円 ) | 19日目 |
41,950円 ( 46,145円 ) | 19日目 |
41,396円 ( 45,536円 ) | 19日目 |
47,528円 ( 52,281円 ) | 19日目 |
41,111円 ( 45,222円 ) | 19日目 |
41,035円 ( 45,139円 ) | 19日目 |
41,806円 ( 45,987円 ) | 19日目 |
41,232円 ( 45,355円 ) | 19日目 |
41,310円 ( 45,441円 ) | 19日目 |
40,829円 ( 44,912円 ) | 19日目 |
41,317円 ( 45,449円 ) | 19日目 |
44,933円 ( 49,426円 ) | 19日目 |
39,784円 ( 43,762円 ) | 19日目 |
45,074円 ( 49,581円 ) | 19日目 |
45,846円 ( 50,431円 ) | 19日目 |
44,418円 ( 48,860円 ) | 19日目 |
46,914円 ( 51,605円 ) | 19日目 |
52,935円 ( 58,229円 ) | 19日目 |
58,662円 ( 64,528円 ) | 19日目 |
53,602円 ( 58,962円 ) | 19日目 |
44,418円 ( 48,860円 ) | 19日目 |
52,935円 ( 58,229円 ) | 19日目 |
45,907円 ( 50,498円 ) | 19日目 |
45,215円 ( 49,737円 ) | 19日目 |
45,356円 ( 49,892円 ) | 19日目 |
50,355円 ( 55,391円 ) | 19日目 |
45,923円 ( 50,515円 ) | 19日目 |
42,133円 ( 46,346円 ) | 19日目 |
45,356円 ( 49,892円 ) | 19日目 |
46,489円 ( 51,138円 ) | 19日目 |
56,246円 ( 61,871円 ) | 19日目 |
40,136円 ( 44,150円 ) | 19日目 |
45,923円 ( 50,515円 ) | 19日目 |
47,952円 ( 52,747円 ) | 19日目 |
47,195円 ( 51,915円 ) | 19日目 |
詳細情報
基本情報
アウトガスが少ない真空レギュレータ。
【特長】
・アルミボディ採用
・均一なベーキング温度
・軽量・コンパクト
・重金属汚染が少ない
・フッ素ガスの腐食に強い
・ベローズ交換が可能（ベローズシールタイプ）
・メンテナンスコストの低減と廃棄物の削減が図れる
商品担当おすすめ
SMC
アルミニウム製 高真空L型バルブ 常時閉/ベローズシール XLAシリーズ
真空バルブです。アルミボディ採用でフッ素ガスの腐食に強い製品です。ベローズ交換が可能になり、メンテナンスコストの低減と廃棄物の削減が図れます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
正圧は大気圧までとなります。大気圧を超えた圧縮流体を使用することはできません。
注）XLGシリーズの特注品で対応可の製品があります。
オートスイッチの後付けは可能です。
オートスイッチは、磁石の磁力を感知して信号を出力します。
磁石がピストンに装着されていないXL□にオートスイッチを取付けても、スイッチは作動しません。
【後付け可能な製品品番】
1）製品型式銘版にオートスイッチの品番がある場合：例） XLA-40-2M9NA など
2）オートスイッチは無いが磁石が装着されている場合：例） XLA-40-2M9// など
注）耐熱型オートスイッチの後付けについては、別のFAQをご確認ください。
【後付け不可な製品品番】
１）磁石がピストンに装着されていない場合：例） XLA-40-2 及び XLA-40H5-2 など
